CANNM_集成手册

目标

本集成手册用于指导客户进行Can网络管理协议栈集成，文档主要包括的内容为：Can网络管理协议栈集成指导、基于普通应用的集成示例讲解。

由于各项目的需求不同，集成示例不会针对于特定的商业项目做详细讲解。

缩写词和术语

表 2‑1 缩写词和术语

缩写词/术语

描述

BSW

Basic Software 基础软件层

BswM

Basic Software Mode Manager基础软件模式管理器

MCAL

Microcontroller Abstraction Layer 微控制器抽象层

CANIF

CAN Interface module CAN接口模块

CanSm

CAN State Manager module CAN状态管理器模块

ComM

Communication Manager module通信管理器模块

EcuM

ECU State Manager module ECU状态管理器模块

SchM

Scheduler Module调度程序模块

参考文档

[1]参考手册_CanIf.pdf

[2]参考手册_Com.pdf

[3]参考手册_EcuC.pdf

[4]参考手册_CanNm.pdf

[5]参考手册_ComM.pdf

[6]参考手册_NmIf.pdf

协议栈通信栈集成

项目交付的内容为：协议栈源码和ORIENTAIS Studio配置工具。协议栈细分为协议栈的各模块及其对应的配置工具模块。

网络管理栈各配置模块的功能介绍，参见表 4 1网络管理栈各配置模块介绍。

使用协议栈源码和配置工具，进行协议栈的集成的步骤，参见表 4 2 协议栈集成的步骤。

表 4-1 网络管理栈各配置模块介绍

模块名

功能

Can

CAN驱动配置。(由MCAL工具导入，详见章节5.2.1)

CanIf

CanIf模块主要处理上层模块与底层驱动之间 Pdu的传递，为上层模块提供统一的接口来管理不同的CAN硬件模块。

EcuC

用于辅助配置工具完成配置的模块。主要提供 Pdu 的定义，其它模块通过关联 EcuC 中 Pdu，相互关联起来。

Nm

NmIf 模块主要包含两个功能：NmIf 模块是 ComM 与 CanNm 之间的 适配层；网络管理协调功能，协调不同总线 channe l的 ECU 节点实现网 络的同步睡眠。

ComM

ComM 模块封装了控制底层的通信服务。通信管理模块从通信请求者那里收集总线通信访问请求，并协调这些请求，主要目的是：为每个 Channel设置一个状态机控制一个 ECU 的多个通信总线通道。

CanSM

主要功能是与通信硬件抽象层和系统服务层产生交互， 为每一个 CAN 通信总线 定义一个总线相关的状态管理，并为相关的总线提供流控制。

CanNm

负责实现 ECU 的状态切换。比如合适进入睡眠、是否保持正常的网络状态等。
表 4-2 协议栈集成的步骤

步骤

操作

说明

1

ORIENTAIS Studio配置工具工程搭建和协议栈模块加载

若配置工具已经搭建，则仅需进行协议栈模块的加载操作。

2

模块配置及配置文件生成

NA

3

代码集成

现有工程、协议栈源代码和配置生成文件的集成。

4

验证测试

NA

注意：协议栈集成之前，用户须确保已经有基础工程，且本协议栈相关的其他协议栈能正常工作。

新建ORIENTAIS Stuido配置工程及模块加载

1.安装ORIENTAIS Studio软件后，双击软件图标打开软件。

../../_images/image1163.png

图 4-1 配置工程-1

2.菜单栏File->New Project，新建工程。

../../_images/image2105.png

图 4-2 配置工程-2

3.在弹出的新建窗口中选择Autosar下的 [BSW Project]，选择Next。

../../_images/image386.png

图 4-3 配置工程-3

4.在弹出的窗口中输入工程名，选择Finish。

../../_images/image476.png

图 4-4 配置工程-4

5.在弹出的窗口中选择Yes。

../../_images/image565.png

图 4-5 配置工程-5

6.选择[Bsw_Builder]，右键单击，选择New ECU Configuration。

../../_images/image660.png

图 4-6 配置工程-6

7.在弹出的窗口中输入ECU名，然后选择Next。

../../_images/image750.png

图 4-7 配置工程-7

8.在弹出的窗口中勾选需添加的模块，点击Finish。

../../_images/image846.png

图 4-8 配置工程-8

../../_images/image945.png

图 4-9 配置工程-9

9.新建工程如下所示，步骤⑦中添加的模块已经被加入到工程中。

../../_images/image1039.png

图 4-10 配置工程-10

模块配置及代码生成

模块配置

模块的具体配置，取决于具体的项目需求。该协议栈各模块配置项的详细介绍，参见表 4 3协议栈各模块配置参考文档。

表 4-3协议栈各模块配置参考文档

模块

参考文档及其章节

说明

Can

MCAL对应的Can配置手册

CanIf

参考手册_CanIf.pdf

EcuC

参考手册_EcuC.pdf

ComM

参考手册_ComM.pdf

NM

参考手册_NmIf.pdf

CanNm

参考手册_CanNm.pdf

配置代码生成

1.在ORIENTAIS Stuido主界面左方，选择对应的协议栈，单击右键弹出Validate All和Generate All菜单。

../../_images/image1164.png

图 4-11 模块配置-1

2.选择Validate All对本协议栈各配置选项进行校验，没有错误提示信息即校验通过。若有错误信息，请按照错误提示修改。

3.选择Generate All，生成配置文件。右下角的Console窗口输出生成的配置文件信息。

../../_images/image1237.png

图 4-12 模块配置-2

4.将ORIENTAIS Studio切换到Resource模式，即可查看生成的配置文件。

../../_images/image1333.png

图 4-13 模块配置-3

功能集成

代码集成

协议栈代码包括两部分：普华提供的协议栈源码和ORIENTAIS Studio配置生成代码。

用户须将协议栈源码和章节4.2.2生成的源代码添加到集成开发工具的对应文件夹。协议栈集成的文件结构，见章节5.2.7。

注意：协议栈集成之前，用户须确保已经有基础工程，且本协议栈相关的其他协议栈能正常工作。

集成注意事项

对于集成过程中，协议栈特殊要求和用户经常出现的问题，归类总结形成 表 4 4协议栈集成约束清单。用户需逐一排查表中的约束项，以避免集成问题出现。

表 4-4 协议栈集成约束清单

编号

类别

约束限制

1

中断

通信栈有中断、轮询或混合三种工作模式。若选取中断或混合模式， 用户需在 OS 配置对应的中断并填充中断服务 API。

2

堆栈

用户需确保为任务堆栈和中断堆栈分配足够的堆栈空间。

3

头文件

  • 添加协议栈代码之后，用户需更新集成开发工具中的头文件路径。

  • 调用协议栈 API 的源文件，需要包含协议栈的头文件。

4

初始化

以 CAN 网络管理为例，网络管理栈的初始化顺序为： Can_Init，CanIf_Init，Nm_Init，CanSM_Init，ComM_Init，CanNm_Init

5

周期函数

CanNm_MainFunction，Com_ComM_MainFunction 和 CanSM_MainFunction 需要被周期性任务函数调用。

集成示例

本章节通过普通的CAN网络管理栈为例，向用户展示网络管理栈的集成过程。用户可以据此熟悉网络管理栈配置工具的配置过程，以及如何应用配置工具生成的配置文件。

为让用户更清晰的了解工具的使用，所用的配置均逐一手动完成。用户可以使用工具中的DBC导入功能，快速完成配置。

注意：本示例不代表用户的实际配置情况，用户需要根据自己的实际需求，决定各个参数的配置。

集成目标

CAN报文需求：

报文相关信息

报文ID

报文名称

发送/接收

发送模式

报文周期

报文长度

工作模式

0x405

CANNM_Tx_Message1

发送

周期

100ms

8字节

轮询

0x400

CANNM_Rx_Message1

接收

NA

NA

8字节

轮询

模块的配置

新建配置工程及模块加载操作，请参考本文档上述。

Can模块配置

本章介绍如何使用EB工具配置Can模块，但是只涉及到与通信栈中报文收发有关系的部分（主要是HardwareObeject），其余配置选项请参考EB工具的帮助手册进行配置。

1.打开EB工具，新建CAN模块后，在以下路径配置HardwareObject：

CAN模块CanConfigSetCanHardwareObject。

根据本次配置示例的目标，需要配置2个HardwareObject，如下图所示：

../../_images/image1431.png

图5-1 模块配置-1

注意：HardwareObject定义的时候，必须接收报文放在发送报文前面。

2.完成EB配置后，生成Can模块的配置文件，替换工程中原有的Can模块的配置文件。

3.导出EB的配置文件。

4.将3导出的配置文件，导入到ORIENTAIS Studio中。

导入后工程如下图所示：

../../_images/image0.png

图5-2 模块配置-2

EcuC模块配置

双击EcuC模块，打开EcuC模块配置界面。

EcucConfigSets标签页

1.在EcucConfigSets栏目上右键，选择EcucConfigSet，再在EcucConfigSet上右键，选择NewEcucPduCollection。

../../_images/image1529.png

图5-3 模块配置-3

  1. PduIdTypeEnum这个参数是定义PDU个数的时用的。因为示例只有2个报文，PDU数不会超过255，选择UINT8和UINT16均可，这里直接使用默认值。

  2. PduLengthTypeEnum这个参数是定义存储数据长度时使用的。因为示例需要配置的报文长度都是8，不会超过255，选择UINT8和UINT16均可，这里直接使用默认值。

2.在EcucPduCollection上右键，选择Pdu，会生成一个Pdu的配置界面。

../../_images/image1625.png

图5-4 EcucPduCollection标签页设置

可修改PDU命名方便之后配置如：模块名_方向_后缀，CanIf_TxPdu、Com_TxPdu。

3.这里按照“集成目标”中要求的报文，配置Pdu。

../../_images/image1725.png

图5-5 配置Pdu

4.在MetaDataTypes上右键，选择New MetaDataType会生成一个MetaDataType

../../_images/image1823.png

图5-6 配置MetaDataType

网络管理PDU必要的属性为 PduLength，还需要配置相应的MetaDataType

1）MetaDataItemLength: 定义MetaData长度，由MetaDataItemType决定。

2）MetaDataItemType：定义MetaDataItem类型。

这个属性在配置的报文为网络管理发送报文的时候，可以根据实际的需要去配置。一般配置为CAN_ID_32，用于存放CanNm发送报文的节点地址。CanIf会自动根据MetaData中的内容去修改CanNm发送报文的CanId，这会降低配置的工作量(否则修改节点地址后，都需要修改CanIf层中CanNm发送报文的CanId)。

这个属性在配置的报文为网络管理接收报文的时候，可以根据实际的需要去配置。一般配置为CAN_ID_32，用于存放CanNm接收报文的节点地址。CanNm会将MetaData中的内容识别为节点地址，这会降低配置的工作量(否则接收到不同节点发送的网络管理报文后，都需要增加一个PDU，这也要求CanIf层需要将网络管理报文接收邮箱设置为BasicCan)。

3）duLength：Pdu长度，根据DBC中的定义设置。

配置好的MetaDataType如下：

../../_images/image1920.png

图5-7 配置好的MetaDataType示意

配置好的PDU如下：

../../_images/image2017.png

图 5-8 配置好的Pdu示意

5.根据步骤3的描述，配置其余报文的Pdu。

../../_images/image2123.png

图 5-9 配置NM_RxPdu

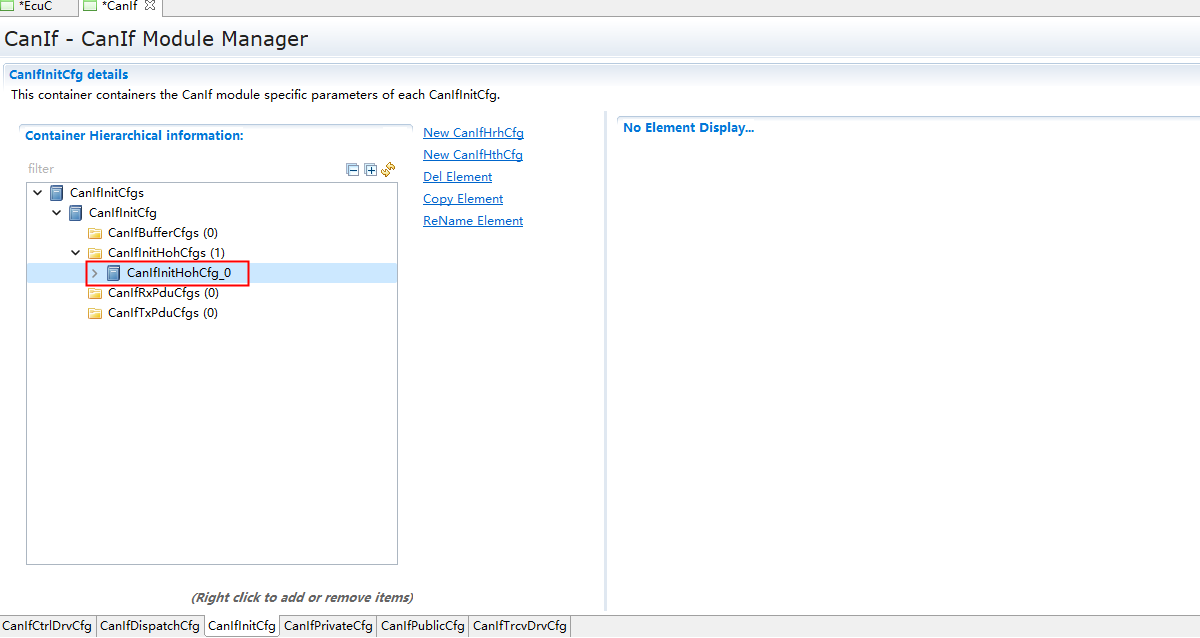

校验

CanIf模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。

ComM模块配置

双击ComM模块，打开ComM模块的配置界面。

ComMGeneral配置

若不使用版本获取API，只需要去掉ComMVersionInfoApi，其他保持默认即可。


图 5‑18 配置ComMGeneral

ComMConfigSet配置

  1. 配置ComMConfigSet

由于不使用PNC功能，因此不配置。采取默认配置即可。


图 5‑19配置ComMConfigSet

该容器下，需要配置的容器有ComMChannels和ComMUsers。ComMChannels主要配置的是总线的类型和ComM函数的调用周期。ComMUsers是用户用于请求通信模式。

  1. ComMUsers

该容器下，已经默认创建了一个User。若有多个通道，可在ComMConfigSet容器上右键创建。每个通道都需要关联一个User。该容器下，保持默认即可。


图 5‑20配置ComMUsers

  1. 配置ComMChannels

该容器下，已经默认创建了一个通道。若有多个通道，可在ComMConfigSet容器上右键创建。此Can网络管理栈DEMO只配置了一个通道。


图 5‑21配置ComMChannels第一步

该容器下，只需要配置ComMBusType和ComM周期调用函数周期，如下所示：


图 5‑22 配置ComMChannels第二步

  1. 配置ComMNetworkManagements

该容器下，已经默认创建了一个ComMNetworkManagement对象。保持默认即可。

若该通道不是有网络管理功能，请将ComMNmVariant设置成LIGHT。此Autosar NM栈DEMO需要配置成FULL。


图 5‑23 配置ComMNetworkManagements

  1. 配置ComMUserPerChannels

该容器下，已经默认创建了一个ComMUserPerChannels对象。将对应的User关联到该通道。

../../_images/image3712.png

图 5‑24 配置ComMUserPerChannels

校验

ComM模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。

Nm模块配置

双击Nm模块，打开Nm模块的配置界面。

NmGlobalConfig配置

该页面下有3个容器：NmGlobalConstantss、NmGlobalFeatures和NmGlobalPropertiess。

  1. 配置NmGlobalConstants

该示例中只有一个通道，因此配置为1。

../../_images/image387.png

图 5‑25 配置NmGlobalConstants

  1. 配置NmGlobalFeatures

该容器主要配置网络管理的功能，若要开通相应的功能，就勾选相应的配置项。这里，Nm的配置如下：

../../_images/image396.png

图 5‑26 配置NmGlobalFeatures

  1. 配置NmGlobalPropertiess

保持默认。

NmChannelConfig配置

  1. 配置NmChannelConfig

该容器主要配置NmComChannelRef，将ComM配置的通道关联到该模块。

../../_images/image405.png

图 5‑27 配置NmChannelConfig

  1. 配置NmGenericBusNmConfig

该容器主要配置通道的网络管理的类型。首先创建一个NmGenericBusNmConfig对象。

图 5‑28 配置NmGenericBusNmConfig

../../_images/image4213.png

图 5‑29 配置NmGenericBusNmConfig

校验

Nm模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。

CanNM模块配置

CanNmGlobalConfig配置

  1. 配置CanNmGlobalConfig

该容器保持默认，CanNM主函数周期设置成5ms。

../../_images/image4312.png

图 5‑30 配置CanNmGlobalConfig

  1. 配置CanNmChannelConfig

该容器的各种配置项，来自于客户需求，例如图例的配置需求为：NM报文快发时间为20ms，快发次数为5次，NM周期报文时间为500ms，NM报文的节点ID是xxD(此处节点ID取决于网络管理的ID号，例如0x405，节点ID为5)，Nm_Repeat模式等待时间为2.1s，Ready Sleep状态进入Prepare Bus_Sleep状态时间为2s，Prepare Bus_Sleep状态进入Bus_Sleep状态时间为5s。

../../_images/image4412.png

图 5-31 配置CanNmGlobalConfig


图 5‑32 配置CanNmGlobalConfig

  1. 配置CanNmRxPdus和CanNmTxPdus

此容器的Pdu参考映射到EcuC中建立的Pdu当中

../../_images/image4611.png

图 5‑33 配置CanNmGlobalConfig

校验

CanNM模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。

源代码集成

项目交付给用户的工程结构如下：


  • BSW目录，这个目录放置所有基础软件相关代码，除了MCAL、Config文件夹之外，均按bsw源码路径放置

  • ASW目录，存放应用代码

  • Config目录，存放mcal和bsw生成的动态代码。

  • MCAL目录，存放mcal的动态代码

网络管理栈源代码集成步骤如下：

  1. 将5.2章节中EB MCAL生成的CAN模块配置文件和ORIENTAIS Configurator，生成的配置文件复制到Config/BSW_Config文件夹中。

  2. 将MCAL提供的CAN模块源码和项目提供的协议栈源代码文件复制到BS W和MCAL文件夹中。

协议栈调度集成

通信栈调度集成步骤如下：

  1. 协议栈调度集成，需要逐一排查并实现表 5‑1协议栈集成约束清单 所罗列的问题，以避免集成出现差错。

  2. 编译链接代码，将生成的elf文件烧写进芯片。

网络管理栈有关的代码，在下方的main.c文件中给出重点标注。

注意 : 本示例中，网络管理栈初始化的代码和启动通信的代码置于main.c文件，并不代表其他项目同样适用于将其置于main.c文件中。

../../_images/code12.png
../../_images/code22.png
../../_images/code32.png
../../_images/code42.png
../../_images/code5.png
../../_images/code6.png
验证结果

根据集成目标，共配置了2个报文，其中1个网络管理发送报文，1个网络管理接收报文。

  1. 系统启动后有一个报文发送（CANNM_Tx_Message1），ID 0x400，周期100ms，初始化值和设置一致

../../_images/image485.png

图 5-34 验证结果-1

  1. 发送睡眠指令后，过一段时间后，节点会停止发送网络管理报文。如下图：

../../_images/image495.png

图 5-35 验证结果-2

  1. 发送唤醒指令后，过一段时间后，节点会继续发送网络管理报文。

../../_images/image504.png

图 5-35 验证结果-3

  1. 发送Silent指令后，过一段时间后，节点停止发送网络管理报文。再继续调用唤醒或者通信指令后，节点继续发送网络管理报文。

../../_images/image5113.png

图 5-35 验证结果-4
