UDSOnCan

目标

本集成手册用于指导客户进行诊断栈集成,文档主要包括的内容为:诊断栈集成指导、基于普通应用的集成示例讲解、项目集成特殊说明。

由于各项目的需求不同,集成示例不会针对于特定的项目做详细讲解。

缩写词和术语

表 缩写词和术语

缩写词/术语

描述

BSW

Basic Software

MCAL

Microcontroller Abstraction Layer

CanIf

CAN Interface module

CanSm

CAN State Manager module

ComM

Communication Manager module

PduR

PDU Router module

Dcm

Diagnostic Communication Manager

Dem

Diagnostic Event Manager

CanTp

CAN Transport Layer

NvM

NVRAM Manager

BswM

Basic Software Mode Manager

Rte

Runtime Environment

iRte

i-Soft Runtime Environment

参考文档

[1]参考手册_CanIf.pdf

[2]参考手册_PduR.pdf

[3]参考手册_CanSM.pdf

[4]参考手册_DCM.pdf

[5]参考手册_Dem.pdf

[6]参考手册_CanTp.pdf

[7]参考手册_EcuC.pdf

[8]参考手册_BswM.pdf

[9]集成手册_BswM&EcuM.pdf

[10]集成手册_OS.pdf

[11]普华基础软件_参考手册_ORIENTAIS SWC Builder_V2_Design使用指南.pdf

[12]普华基础软件_参考手册_ORIENTAIS SWC Builder_V2_Feature使用指南.pdf

[13]普华基础软件_参考手册_ORIENTAIS SWC Builder_V2_Overview使用指南.pdf

[14]普华基础软件_参考手册_ORIENTAIS Configurator_V2_使用指南.pdf

[15]普华基础软件_参考手册_ORIENTAIS Configurator_V2_RTE使用指南.pdf

[16]普华基础软件_参考手册_ORIENTAIS Configurator_V2_iRTE使用指南.pdf

[17]ODX file导入操作说明.docx

诊断栈集成

项目交付的内容为:诊断栈源码和ORIENTAIS Studio配置工具。诊断栈细分为诊断栈的各模块及其对应的配置工具模块。

表 诊断栈各配置模块介绍

模块名

功能

Can

CAN驱动配置。(由MCAL工具导入)

CanIf

CanIf模块主要处理上层模块与底层驱动的之间PDU的传递,为上层模块提供统一的接口来管理不同的CAN硬件模块

EcuC

用于辅助配置工具完成配置的模块。主要提供Pdu的定义,其它模块通过关联EcuC中Pdu,相互关联起来。

PduR

PDU Router主要为通讯接口模块(CANIF)、传输协议模块(CAN TP、J1939 TP)、诊断通讯管理模块(DCM、J1939DCM)以及通讯模块(COM、LDCOM)以及IPDUM、SECOC等模块提供基于I-PDU的路由服务。

CanTp

CANTP模块实现依据ISO15765-2标准规范中定义的CAN总线数据在传输层的数据接收发送功能

Dcm

依据ISO15765-3和ISO14229-1标准描述,实现诊断请求报文的解析,响应(正响应和负响应)与执行

Dem

实现诊断故障的存储与管理功能,提供API接口供其他模块读取DTC和对应的冻结帧数据和扩展数据

表 诊断栈集成的步骤

步骤

操作

说明

1

ORIENTAIS Stuido配置工具工程搭建和诊断栈模块加载

若配置工程已经搭建,则仅需进行诊断栈模块的加载操作。

2

模块配置及配置文件生成

进行基础的诊断栈配置

3

代码集成

现有工程、诊断栈源代码和配置生成文件的集成。

4

验证测试

用CAN报文监测工具收发诊断报文

Note

诊断栈集成之前,用户须确保已经有MCAL层可以跑通的基础工程,且诊断栈相关的其他功能栈如通信栈、网络管理栈、NvM栈能正常工作。

新建ORIENTAIS Stuido配置工程及模块加载

  1. 安装ORIENTAIS Studio软件后,双击软件图标打开软件并设置workspace。


    图 新建工程-1

    菜单栏File🡪New🡪Project,新建工程。


    图 新建工程-2

  2. 在弹出的新建窗口中选择Autosar下的 [BSW Project],选择Next。


    图 新建工程-3

  3. 在弹出的窗口中输入工程名,选择Finish。


    图 新建工程-4

  4. 选择[Bsw_Builder],右键单击,选择New ECU Configuration,在弹出的窗口中选择并填写对应的Ecu名称。


    图 新建工程-5

    Note

    可选择的Ecu可能随项目的不同而不同

  5. 选择新建的Ecu,右键单击,选择“Add Module选项”。


    图 新建工程-6

  6. 在弹出的选项框中勾选相应模块,点击“Finish”。


    图 新建工程-7

  7. 新建工程如下所示,上一步中添加的模块已经被加入到工程中。


    图 新建工程-8

模块配置及生产代码

模块配置

表 诊断栈各模块配置参考文档

模块

参考文档及其章节

说明

Can

MCAL对应的Can配置手册

CanIf

参考手册_CanTp.pdf

PduR

参考手册_PduR.pdf

NvM

参考手册_NvM.pdf

CanTp

参考手册_CanTp.pdf

Dcm

参考手册_Dcm.pdf

Dem

参考手册_Dem.pdf

配置代码生成

  1. 在ORIENTAIS Stuido主界面左方,选择对应的诊断栈,单击右键弹出Validate All和Generate All菜单。


    图 配置代码的生成-1

  2. 选择Validate All对本诊断栈各配置选项进行校验。

  3. 选择Generate All,生成配置文件。右下角的Console窗口输出生成的配置文件信息。


    图 配置代码的生成-2

  4. 点击config文件夹,即可查看生成的配置文件。


    图 配置代码的生成-3

功能集成

代码集成

诊断栈代码包括两部分:项目提供的诊断栈源码和ORIENTAIS Studio配置生成代码。诊断栈集成包括诊断栈源码(CANIF,CANSM,PDUR,CANTP,COMM,DCM,DEM等)、定时器源码和部分其他模块源码,具体文件见表。

用户须将诊断栈源码和章节(配置代码生成)生成的源代码添加到集成开发工具的对应文件夹。诊断栈集成的文件结构,见章节(源代码集成)。

表 诊断栈源码文件

移库文件夹

移库文件

说明

ComM

ComM.c

ComM.h

ComM_BswM.h

ComM_BusSM.h

ComM_Ch.c

ComM_Ch.h

ComM_Dcm.h

ComM_EcuM.h

ComM_Internal.h

ComM_MemMap.h

ComM_Nm.h

ComM_Pnc.c

ComM_Pnc.h

ComM_Types.h

ComM_Version.h

通信栈源码

CanIf

CanIf.c

CanIf.h

CanIf_Can.h

CanIf_CanTrcv.h

CanIf_Cbk.h

CanIf_Internal.c

CanIf_Internal.h

CanIf_MemMap.h

CanIf_Types.h

CanSM

CanSM.c

CanSM.h

CanSM_BswM.h

CanSM_Cbk.h

CanSM_MemMap.h

CanSM_TxTimeoutException.h

PDUR

PduR.c

PduR.h

PduR_Buffer.c

PduR_Buffer.h

PduR_Internal.c

PduR_Internal.h

PduR_MemMap.h

PduR_Route.c

PduR_Route.h

PduR_Types.h

CanTp

CanTp.c

CanTp.h

CanTp_Cbk.h

CanTp_Internal.c

CanTp_Internal.h

CanTp_MemMap.h

CanTp_Types.h

BswM

BswM.c

BswM.h

BswM_AvbAction.c

BswM_Bsw.c

BswM_Bsw.h

BswM_CanSM.c

BswM_CanSM.h

BswM_ComM.c

BswM_ComM.h

BswM_Dcm.c

BswM_Dcm.h

BswM_DetCheck.c

BswM_EcuM.c

BswM_EcuM.h

BswM_EthIf.c

BswM_EthIf.h

BswM_EthSM.c

BswM_EthSM.h

BswM_FrSM.c

BswM_FrSM.h

BswM_Internal.h

BswM_J1939Dcm.c

BswM_J1939Dcm.h

BswM_J1939Nm.c

BswM_J1939Nm.h

BswM_LinSM.c

BswM_LinSM.h

BswM_LinTp.c

BswM_LinTp.h

BswM_MemMap.h

BswM_Nm.c

BswM_Nm.h

BswM_NvM.c

BswM_NvM.h

BswM_Sd.c

BswM_Sd.h

BswM_Swc.c

BswM_Swc.h

BswM_TimerControl.c

BswM_Types.h

BswM_WdgM.c

BswM_WdgM.h

BswM源码

Dcm

Dcm.c

Dcm.h

DcmDsd.c

DcmDsl.c

DcmDsp.c

Dcm_Cbk.h

Dcm_Ext.c

Dcm_Ext.h

Dcm_Internal.h

Dcm_MemMap.h

Dcm_Types.h
Dcm_UDS0x10.c

Dcm_UDS0x11.c

Dcm_UDS0x14.c

Dcm_UDS0x19.c

Dcm_UDS0x22.c

Dcm_UDS0x23.c

Dcm_UDS0x24.c

Dcm_UDS0x27.c

Dcm_UDS0x28.c

Dcm_UDS0x29.c

Dcm_UDS0x2A.c

Dcm_UDS0x2C.c

Dcm_UDS0x2E.c

Dcm_UDS0x2F.c

Dcm_UDS0x31.c

Dcm_UDS0x34.c

Dcm_UDS0x35.c

Dcm_UDS0x36.c

Dcm_UDS0x37.c

Dcm_UDS0x38.c

Dcm_UDS0x3D.c

Dcm_UDS0x3E.c

Dcm_UDS0x85.c

Dcm_UDS0x86.c

Dcm部分源码

Dem

Dem.c

Dem.h

Dem_CfgTypes.h

Dem_Dcm.c

Dem_Dcm.h

Dem_Ext.c

Dem_Ext.h

Dem_Internal.h

Dem_J1939.c

Dem_MemMap.h

Dem_OBD.c

Dem_SubExt.c

Dem_Types.h

Dem部分源码

Note

诊断栈集成之前,用户须确保已经有基础工程,且本诊断栈相关的其他功能栈能正常工作。

集成注意事项

对于集成过程中,诊断栈特殊要求和用户经常出现的问题,归类总结形成 表 诊断栈集成约束清单。用户需逐一排查表中的约束项,以避免集成问题出现。

表 诊断栈诊断栈集成约束清单

编号

类别

约束限制

1

中断

通信栈有中断、轮询或混合三种工作模式。若选取中断或混合模式,用户需在通信栈配置对应的中断并填充中断服务API。

2

堆栈

用户需确保为任务堆栈和中断堆栈分配足够的堆栈空间。

3

头文件

添加诊断栈代码之后,用户需更新集成开发工具中的头文件路径。调用诊断栈API的源文件,需要包含诊断栈的头文件。

4

初始化

以CAN通信为例,诊断栈的初始化顺序为:Can_Init, CanIf_Init,PduR_Init,CanSM_Init,CanTp_Init,Dcm_Init

5

周期函数

Dcm_MainFunction,Dem_MainFunction和CanTp_MainFunction需要被周期性任务函数调用。

集成示例

本章节通过普通的CAN诊断栈为例,向用户展示诊断栈的集成过程。用户可以据此熟悉诊断栈配置工具的配置过程,以及如何应用配置工具生成的配置文件。

为让用户更清晰的了解工具的使用,所用的配置均逐一手动完成。。

Note

本示例不代表用户的实际配置情况,用户需要根据自己的实际需求,决定各个参数的配置。

集成目标

CAN报文需求:

表 CAN报文需求

报文ID

报文

名称

发送

/接收

发送

模式

报文

周期

报文

长度

工作

模式

0x708

CAN_DiagReqPhy

接收

触发

8字节

中断

0x7df

CAN_DiagReqFun

接收

触发

8字节

中断

0x709

CAN_DiagResp

发送

触发

8字节

中断

模块的配置

新建配置工程及模块加载操作,请参考本文档章节(模块配置及代码生成)。

Can模块配置

配置诊断协议栈之前需要使用MCAL工具配置Can模块,但是只涉及到与诊断栈中报文收发有关系的部分(主要是HardwareObeject),具体配置选项请参考MCAL工具的帮助手册进行配置。

EcuC模块配置

  1. 新建9个PDU,分别用于CanIf、CanTp、Dcm。


    图 EcuC模块配置-1

  2. 为每个PDU配置length(根据项目不同配置不同的Pdu长度)。


    图 EcuC模块配置-2


    图 EcuC模块配置-3

    Note

    Dcm Pdu长度必须与/Dcm/DcmConfigSet/DcmDsl/DcmDslBuffer里面配置的Dcm Tx、RxBuffer长度一致

CanIf模块配置

  1. 新建Hoh。


    图 CanIf模块配置-1

  2. 分别新建至少1个接收诊断报文,1个发送诊断报文。


    图 CanIf模块配置-2

  3. 分别新建2个接收诊断PDU,1个发送诊断PDU,UL选择CanTp,并选择在EcuC中配置的CanIf对应的PDU。


    图 CanIf模块配置-3


    图 CanIf模块配置-4


    图 CanIf模块配置-5


    图 CanIf模块配置-6

PduR模块配置

  1. 在PduRBswModules中添加CanTp、Dcm。


    图 PduR模块配置-1

  2. 添加3个PduRRoutingPath,PduRRouteType配置为TP。


    图 PduR模块配置-2

  3. 配置诊断功能寻址请求(FuncReq)、物理寻址请求(PhysReq)、响应(Resp)的路由路径。诊断请求的PduRRoutingPath的PduRSrcPdu选择CanTp对应的PDU,PduRDestPDU选择Dcm对应的PDU。诊断响应的PduRRoutingPath的则相反。


    图 PduR模块配置-3


    图 PduR模块配置-4

CanTp模块配置

  1. CanTpGeneral的配置如下。


    图 CanTp模块配置-1

  2. 添加1个CanTpChannel,CanTpChannelMode配置为FULL_DUPLEX全双工,并添加2个CanTpRxNSdu,1个CanTpTxNSdu,分别对应功能、物理寻址请求及响应。


    图 CanTp模块配置-2

  3. 为每个NSdu配置相关参数,并且选择EcuC中对应的CanTp的PDU。


    图 CanTp模块配置-3


    图 CanTp模块配置-4


    图 CanTp模块配置-5

  4. 为每个NSdu配置关联的CanIf对应的PDU,注意功能寻址请求NSdu不需要配置发送流控帧的CanTpTxFcNPdu,物理寻址请求需要配置发送流控帧的CanTpTxFcNPdu,响应的NSdu需要配置接收流控帧的CanTpRxFcNPdu,如下图所示。


    图 CanTp模块配置-6


    图 CanTp模块配置-7


    图 CanTp模块配置-8

Dcm模块配置

  1. DcmGeneral配置


    图 Dcm模块配置-1

  2. 配置DcmDsl,先配置Dcm Tx、RxBuffer及其length,需要与EcuC中Dcm对应的Pdu Length的值保持一致。


    图 Dcm模块配置-2

  3. 配置DcmDslProtocol,选择Protocol、Buffer、ServiceTable。


    图 Dcm模块配置-3

  4. 配置DcmDslMainConnection,选择Dcm通信的ComMChannel,并新建2个DcmDslProtocolRx,1个DcmDslProtocolTx。


    图 Dcm模块配置-4

  5. 为每个DcmDslProtocolRx、DcmDslProtocolTx添加Dcm对应的PDU及寻址类型。


    图 Dcm模块配置-5


    图 Dcm模块配置-6

  6. 配置DcmDsdServiceTable,添加所需的服务及子服务,及其寻址方式、会话访问限制、安全级访问限制。


    图 Dcm模块配置-7

  7. 配置DcmDspSession,SessionLevel与10服务的子服务对应,P2及P2Star时间参数根据需求进行配置。


    图 Dcm模块配置-8


    图 Dcm模块配置-9

  8. 配置DcmDspSerurity,SecurityLevel与27服务的子服务对应,如2701、2702对应level1,2705、2706对应level3。


    图 Dcm模块配置-10

  9. 配置DcmDspRoutines,其中DcmDspCommonAuthorizationRef配置为每个Routine的会话访问限制与安全级访问限制。


    图 Dcm模块配置-11

  10. Routine下的3个容器分别对应3101、3102、3103的子服务功能,可按需求选择配置,并且可在容器中配置子服务的IN/OUT参数类型及长度。


    图 Dcm模块配置-12

  11. 配置DcmDspComControl,此项用于配置28服务控制通信的ComM channel。


    图 Dcm模块配置-13

  12. 配置DcmDspDidInfos,此项为每个Did配置22服务可读或2E服务可写,以及相关的会话访问限制、安全级访问限制。


    图 Dcm模块配置-14


    图 Dcm模块配置-15

  13. 配置DcmDspDatas,为每个Did配置DcmDspDataUsePort、类型、长度(bit为单位),并按需求选择上一步配置的DcmDspDidInfos。


    图 Dcm模块配置-16

  14. 配置DcmDspDid,配置Did的DcmDspDidIdentifier及DcmDspDidInfos。


    图 Dcm模块配置-17

  15. 配置DcmDspSignal,选择上一步DcmDspDatas中添加的配置。


    图 Dcm模块配置-18

Dem模块配置

  1. 根据需求配置DemGeneral,相关配置项的意义可参考AutoSAR标准或Dem参考手册。


    图 Dem模块配置-1


    图 Dem模块配置-2


    图 Dem模块配置-3

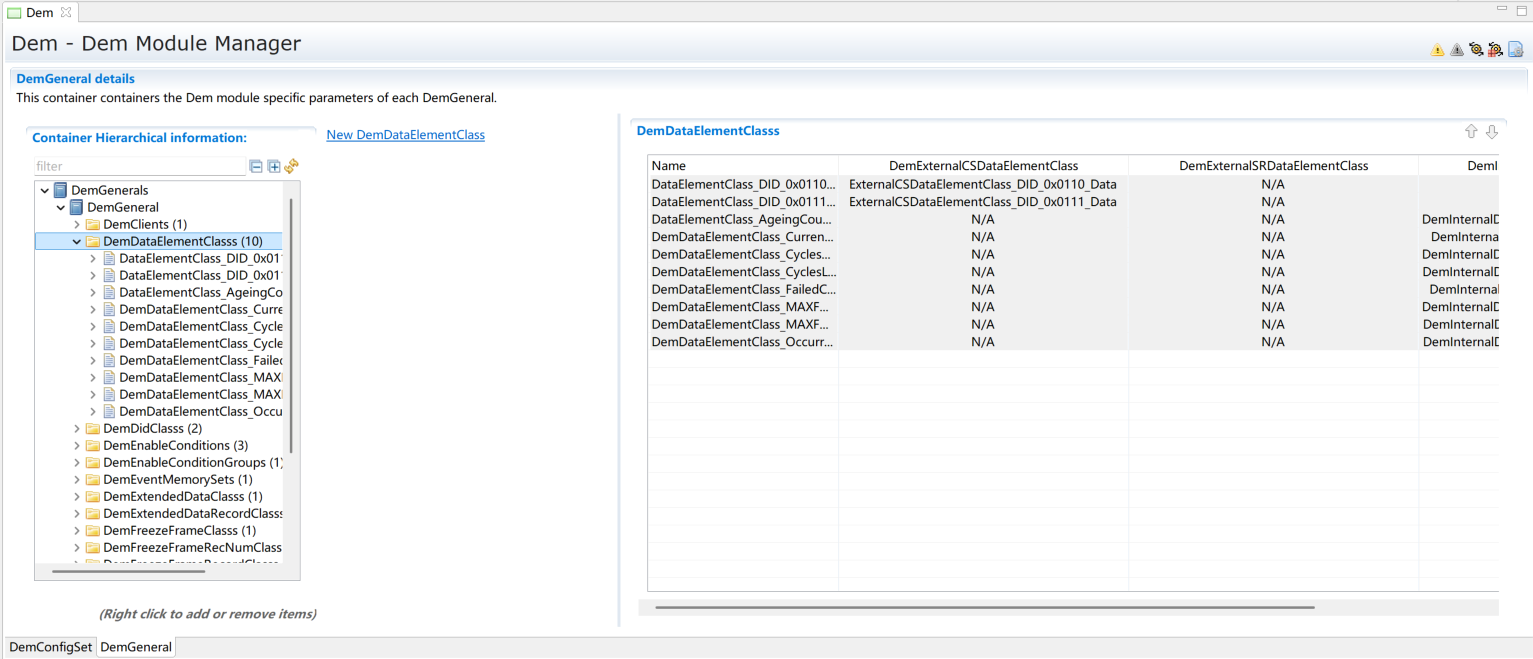

  2. 配置DemDataElementClass,其中可配置DemInternalDataElement(Dem内部数据)及DemExternalCSDataElement(外部CS接口获取数据)。


    图 Dem模块配置-4


    图 Dem模块配置-5


    图 Dem模块配置-6

  3. 配置扩展数据Extended Data,需要配置DemExtendedDataRecordClass以及DemExtendedDataClass,如下图所示添加相应的配置。


    图 Dem模块配置-7

  4. 配置冻结帧Freeze Frame,需要配置DemDidClass、DemFreezeFrameClass、DemFreezeFrameRecNumClass以及DemFreezeFrameRecordClass,如下图所示添加相应的配置。


    图 Dem模块配置-8


    图 Dem模块配置-9


    图 Dem模块配置-10


    图 Dem模块配置-11

  5. 配置DemPrimaryMemory,配置Event存储的最大数量,一般与DTC数量保持一致,若DTC数量太大,可考虑采用Displacement策略,减少此存储数量。


    图 Dem模块配置-12

  6. 配置DemDTCAttribute,选择上面几步配置中添加的配置项。


    图 Dem模块配置-13

  7. 配置DemDebounceCounterBasedClass


    图 Dem模块配置-14

  8. 配置DemDebounceTimeBasedClass


    图 Dem模块配置-15

  9. 配置DemDTC,添加DTC Value,并选择DemDTCAttribute。


    图 Dem模块配置-16

  10. 配置DemEventParameter,选择Event类型、关联的DTC及操作循环等,并可根据需求配置是否添加Debounce以及Debounce Base。


    图 Dem模块配置-17


    图 Dem模块配置-18

BswM模块配置

BswM模块在系统服务中,详细可参考《集成手册_BswM&EcuM.pdf》文档,以下仅涉及Dcm交互相关。

  1. 配置BswMModeRequestPort,新建一个BswMModeRequestPort,并选择BswMRequestProcessing,然后在BswMModeRequestSource新建BswMDcmComModeRequest,并选择对应的BswMDcmComMChannelRef。


    图 BswM模块配置-1


    图 BswM模块配置-2

  2. 配置BswMModeCondition,新建一个BswMModeCondition并选择对应的BswMConditionType和BswMConditionMode,然后再选择对应的BswModeCompareValue。


    图 BswM模块配置-3


    图 BswM模块配置-4

  3. 配置BswMLogicalExpression,新建一个BswMLogicalExpression并选择BswMLogicalOperator和添加对应的BswMArgumentRef。


    图 BswM模块配置-5

  4. 配置BswMAction,若在集成COM模块时,BswM中已配置了则不需要重复配置。若无则新建一个BswMAction,然后在BswMAvailableActions下新建选择BswMPduGroupSwitch,并添加对应的BswMDisabledPduGroupRef或者BswMEnabledPduGroupRef。


    图 BswM模块配置-6

  5. 配置BswMActionList,新建一个BswMActionList并选择BswMActionListExecution,在BswMActionListItem下新建一个BswMActionListItem,此处若需要多个Action,则多次新建,然后选择对应的BswMActionListItemRef。


    图 BswM模块配置-7


    图 BswM模块配置-8

  6. 配置BswMRule,新建一个BswMRule,选择对应的BswMRuleExpressionRef,BswMRuleFalseActionList或者BswMRuleTrueActionList。


    图 BswM模块配置-9

源代码集成

诊断栈源代码集成步骤如下:

  1. 在MCAL工程的基础上,同步章(EcuC模块配置)添加的Can模块配置文件。

  2. 从基线中取出章(代码集成)中相关的源代码添加到工程中。

  3. 将在章(配置代码生成)中ORIENTAS配置生成的诊断相关配置文件添加到工程中。

  4. 添加相关头文件目录。

诊断栈调度集成

诊断栈调度集成步骤如下:

  1. 集成CanTp_Callout.c中CanTp_ResetTime、CanTp_GetTimeSpan函数。

  2. 集成Dcm_Callout.c中Dcm_ResetTime、Dcm_GetTimeSpan函数。

CanTp_Callout.c集成源码如下(可以配置TM,mainfunction以及callout接口自行实现,本工程中使用mainfunction实现):


图 调度集成-1


图 调度集成-2

Dcm_Callout.c集成源码如下(可以配置TM,mainfunction以及callout接口自行实现,本工程中使用mainfunction实现):


图 调度集成-3


图 调度集成-4

  1. 诊断栈调度集成,需要逐一排查并实现表 诊断栈集成约束清单 所罗列的问题,以避免集成出现差错。

  2. 编译链接代码,将生成的elf文件烧写进芯片。

使用iRte集成

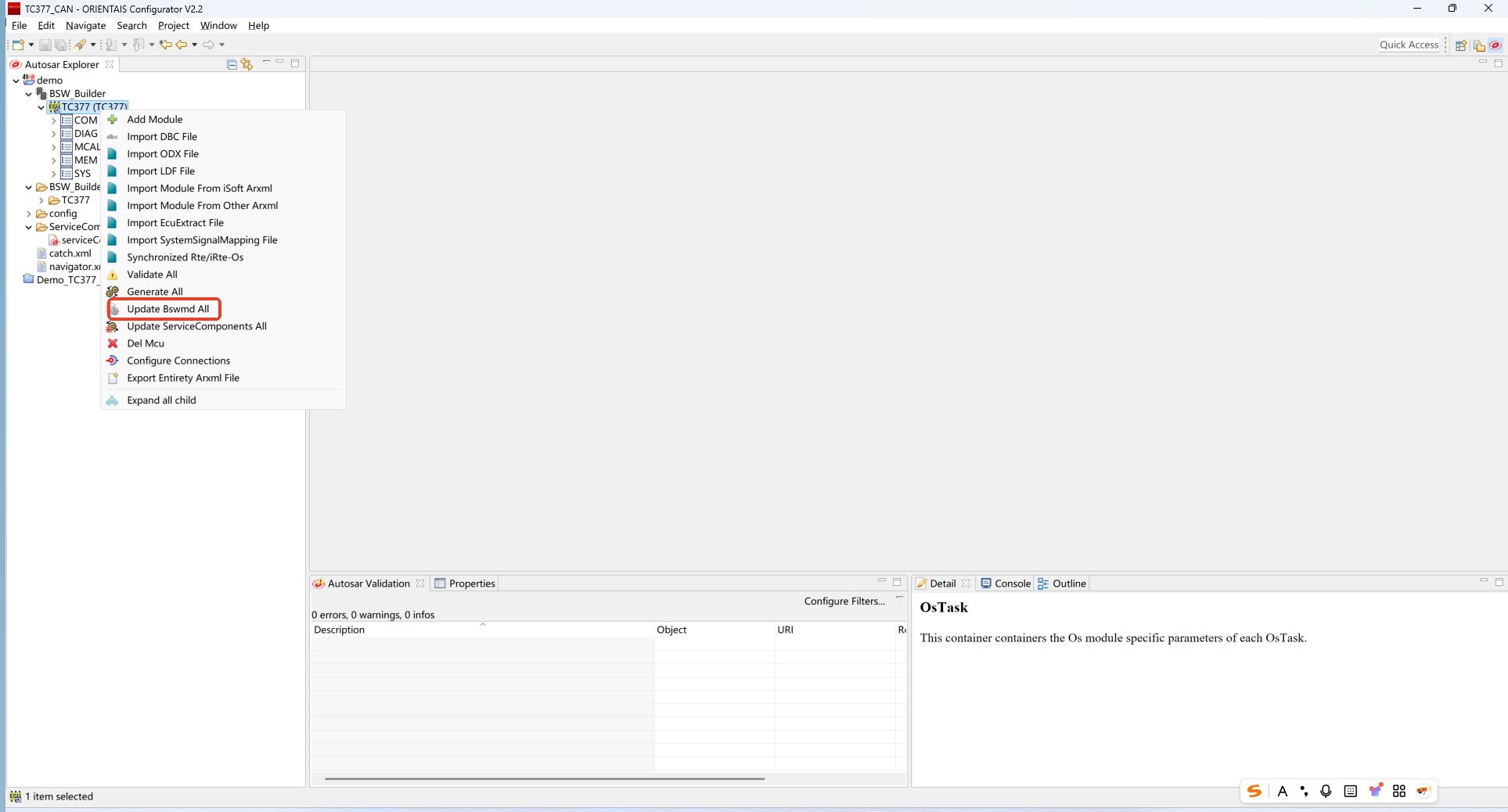

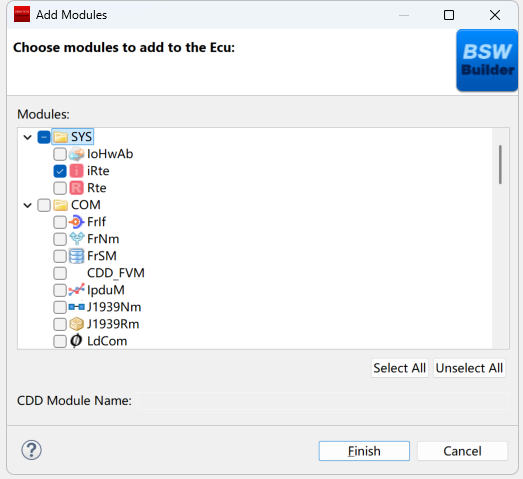

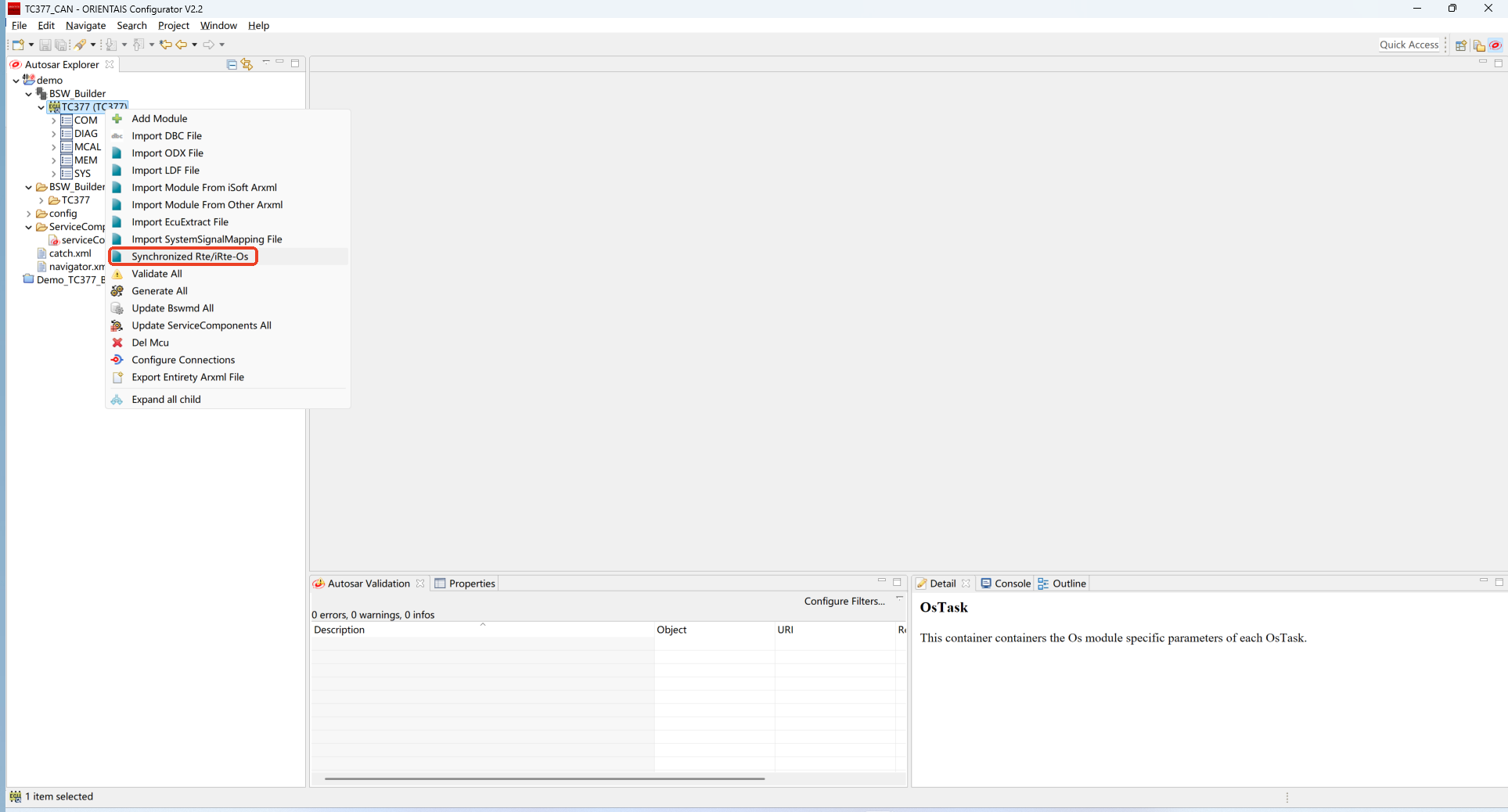

在BSW工具中添加iRte模块,然后更新所有bswmd文件,最后同步iRte和OS模块。若需要调整OS Task堆栈大小,可手动调整。调整OS Task堆栈大小可参考《集成手册_OS.pdf》文件。


图 iRte集成-1


图 iRte集成-2


图 iRte集成-3

使用Rte集成

在BSW工具中添加Rte模块,然后导入萃取文件,同步萃取文件,更新bswmd文件,最后同步Rte和OS模块。若需要调整OS Task堆栈大小,可手动调整。调整OS Task堆栈大小可参考《集成手册_OS.pdf》文件。至于萃取文件来源,可参考SWC工具的相关使用说明文档。


图 Rte集成-1


图 Rte集成-2


图 Rte集成-3

注:更新bswmd文件与同步Rte和OS模块同使用iRte集成中截图一致。

验证结果

根据集成目标,共配置了3个报文,其中2个接收报文分别为诊断物理寻址及诊断功能寻址,1个发送报文为诊断响应。


图 验证结果
