WDG¶
目标¶
本文档用于指导客户进行WDG集成，文档主要包括的内容为：WDG集成指导、基于普通应用的集成示例讲解、项目集成特殊说明。
通过阅读本文档，用户可以了解代码集成过程，ORIENTAIS配置工具的配置过程，以及如何应用配置工具生成的配置文件。由于各项目的需求不同，集成示例不会针对于特定的商业项目做详细讲解。
缩写词和术语¶
缩写词/术语 |
描述 |
|---|---|
OS |
Operating System 操作系统 |
ECU |
Electronic Control Unit 电控单元 |
WDG |
Watchdog 看门狗 |
WdgM |
Watchdog Manager 看门狗管理 |
WdgIf |
Watchdog Interface 看门狗接口 |
CP |
CheckPoint 监控点 |
SE |
Supervised Entity 监控实体 |
参考文档¶
[1] 参考手册_ORIENTAIS_Studio_WDG.pdf
[2] 参考手册_ORIENTAIS_WDG.pdf
WDG集成¶
WDG各配置模块的功能介绍，参见表 WDG各配置模块介绍。
使用WDG源码和配置工具，进行WDG的集成的步骤，参见表 WDG集成的步骤。
模块名 |
功能 |
|---|---|
Wdg |
wdg驱动配置。 |
WdgIf |
1.允许WdgM访问多个底层Wdg抽象模块。 2.该模块的API都映射到下层Wdg抽象模块的API。 |
WdgM |
1.Watchdog的管理操作，实现各种状态机制管理。 2.为用户App提供Watchdog的Api。 3.下发指令给下层WdgIf，并获取其反馈结果。 |
步骤 |
操作 |
说明 |
|---|---|---|
1 |
ORIENTAIS Stuido配置工具工程搭建和WDG模块加载 |
若配置工具已经搭建，则仅需进行WDG模块的加载操作。 |
2 |
模块配置及配置文件生成 |
NA |
3 |
代码集成 |
现有工程、WDG源代码和配置生成文件的集成。 |
4 |
验证测试 |
NA |
Note
WDG集成之前，用户须确保已经有基础工程，且WDG相关的其他协议栈能正常工作。
新建ORIENTAIS Stuido配置工程及模块加载¶
安装ORIENTAIS Studio软件后，双击软件图标打开软件。
图 软件主界面
菜单栏File🡪New🡪Project，新建工程。
图 新建工程

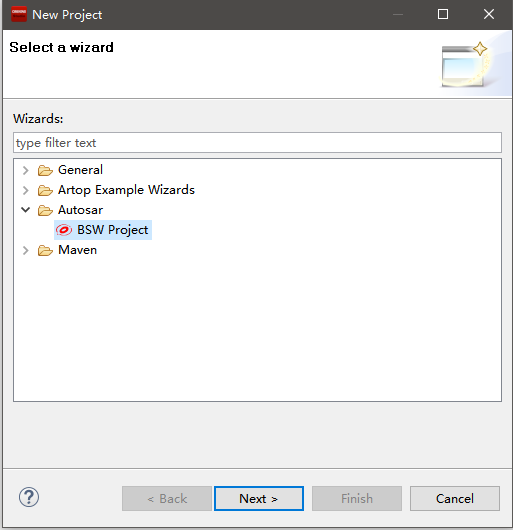

在弹出的新建窗口中选择Autosar下的 [BSW Project]，选择Next。
图 新建工程
在弹出的窗口中输入工程名，选择Finish。
图 新建工程

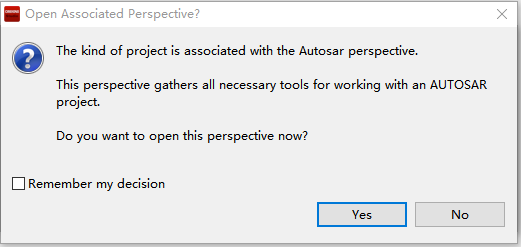

在弹出的窗口中选择Yes。
图 完成新建工程
菜单栏File选择[Bsw_Builder]，右键单击，选择New ECU Configuration。
图 新建ECU
在弹出的窗口中输入ECU名，然后选择Next。
图 选择芯片平台
在弹出的窗口中勾选需添加的模块，点击Finish。
图 完成ECU配置
新建工程如下所示，步骤⑧中添加的模块已经被加入到工程中。
图 工程列表界面
模块配置及生产代码¶
模块配置¶
模块的具体配置，取决于具体的项目需求。该协议栈各模块配置项的详细介绍，参见表 协议栈各模块配置参考文档。
模块 |
参考文档及其章节 |
说明 |
|---|---|---|
WdgIf |
Autosar R19-11_参考手册_WdgIf.pdf |
|
WdgM |
Autosar R19-11_参考手册_WdgM.pdf |
配置代码生成¶
在ORIENTAIS Stuido主界面左方，选择对应的协议栈，单击右键弹出Validate All和Generate All菜单。
图 代码生成
选择Validate All对本协议栈各配置选项进行校验，没有错误提示信息即校验通过。若有错误信息，请按照错误提示修改。
选择Generate All，生成配置文件。右下角的Console窗口输出生成的配置文件信息。
图 代码生成提示界面
将ORIENTAIS Studio切换到Resource模式，即可查看生成的配置文件。
图 生成的配置文件
功能集成¶
代码集成¶
WDG代码包括两部分：项目提供的WDG源码和ORIENTAIS Studio配置生成代码。
用户须将WDG源码和章节（配置代码生成）生成的源代码添加到集成开发工具的对应文件夹。WDG集成的文件结构，见章节（集成示例）。
Note
WDG集成之前，用户须确保已经有基础工程，且WDG相关的其他协议栈能正常工作。
集成注意事项¶
对于集成过程中，WDG特殊要求和用户经常出现的问题，归类总结形成表 WDG集成约束清单。用户需逐一排查表中的约束项，以避免集成问题出现。
编号 |
类别 |
约束限制 |
|---|---|---|
1 |
堆栈 |
用户需确保为任务堆栈和中断堆栈分配足够的堆栈空间。 |
2 |
头文件 |
|
3 |
初始化 |
WDG的初始化顺序为：WdgDriver_Init,WdgM_Init |
4 |
周期函数 |
Gtm_IsrTomModule ,WdgM_MainFunction需要被周期性任务函数调用。 |
5 |
Alive监控 |
|
6 |
FirstExpiredSEID |
WDGM_FIRST_EXPIRED_SEID和WDGM_FIRST_EXPIRED_INVERSE_SEID各占用RAM空间的16Bytes，应在链接脚本中进行保护，避免其他变量占用该RAM区域。 |
7 |
依赖 |
|
集成示例¶
本章节向用户展示WDG的集成过程。用户可以据此熟悉WDG配置工具的配置过程，以及如何应用配置工具生成的配置文件。示例是基于Wdg驱动正常工作之上。
本章节先完成基本WDG配置，使得工程可以编译通过，并实现基础WDG监控，然后根据具体需求服务进行添加或修改。
Note
本示例不代表用户的实际配置情况，用户需要根据自己的实际需求，决定各个参数的配置。
集成目标¶
通过搭建基础工程，实现简单的Wdg监控功能。具体监控功能如下：
Alive supervision -用于监控定期软件的时间。参数配置如表：
表 Alive监控参数配置¶ 监控类型
描述
监控实体个数
监控点个数
参考周期
监控失败门限
监控失效门限
期望执行次数
次数上偏差
次数下偏差
Alive 监控
监控一次mainfunction周期alive监控点执行的次数
1
1
1
0
0
1
0
0
Deadline supervision–用于非周期软件的时间监控。参数配置如表
表 Deadline监控参数配置¶ 监控类型
描述
监控实体个数
监控点个数
参考周期
监控失败门限
监控失效门限
最大时间间隔（S）
最小时间间隔（S）
Deadline
监控
监控两CP的时间间隔
1
2
1
0
0
0.05
0
Logical supervision-用于监控执行顺序的正确性。参数配置如表：
表 Logical监控参数配置¶ 监控类型
描述
监控实体个数
监控点个数
参考周期
监控失败门限
监控失效门限
Logical
监控
监控CP执行顺序
1
2
1
0
0
模块的配置¶
新建配置工程及模块加载操作，请参考本文档章节（模块配置及生产代码）。生成代码过程请参考章节（模块配置及生产代码）。
导入MCAL的WDG Driver 信息¶
选择如下图所示的 Import Module From Other Arxml选项
图 导入mcal配置选项
选择Mcal生成的ARXML文件，Supplier选择EB Arxml文件，勾选WDG模块。
图 导入mcal配置界面
WdgIf配置¶
双击WdgIf模块，打开WdgIf模块配置界面。

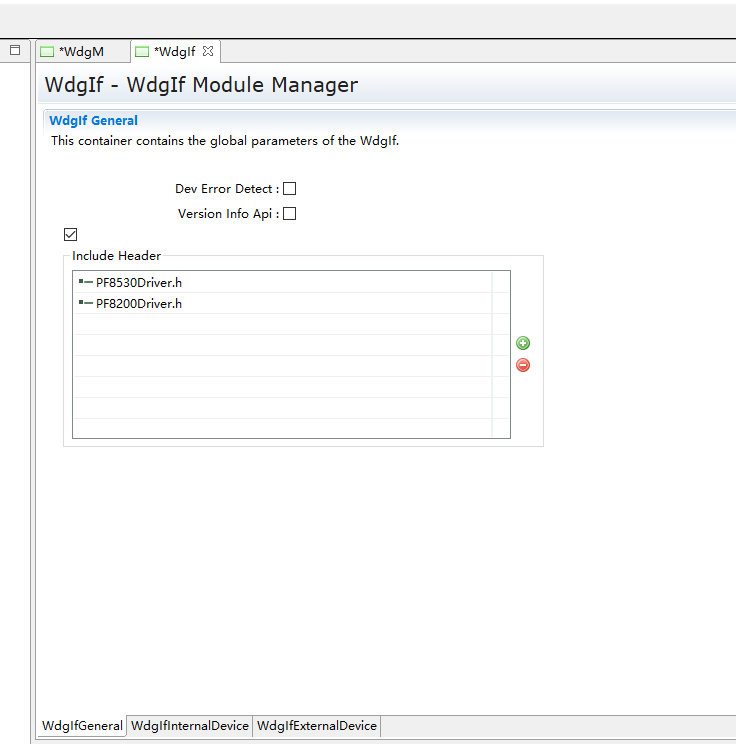

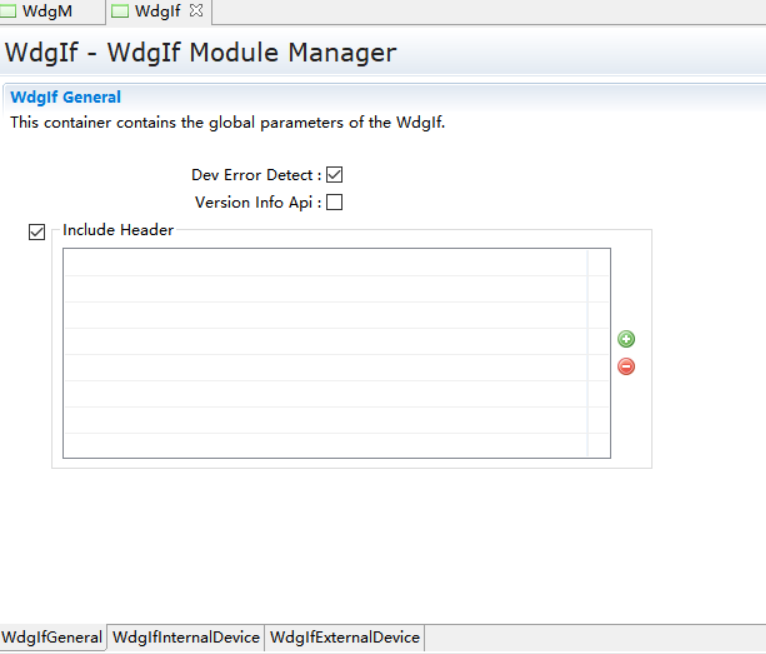

图 WdgIf General配置界面
Dev_Error_Detect: 是否开启对开发过程中错误的检查。
Version_Info_Api: 是否使能版本检查API函数

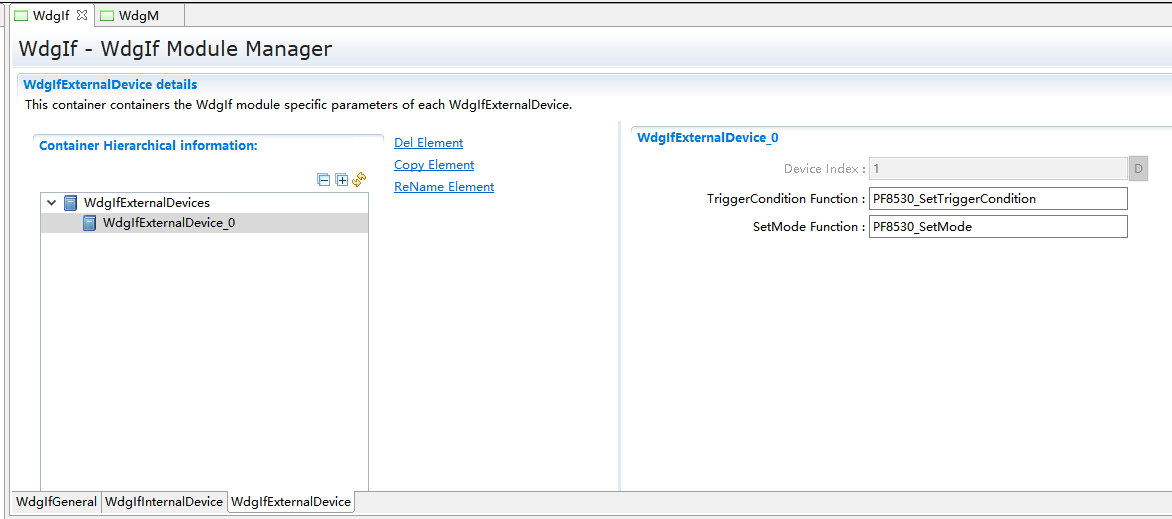

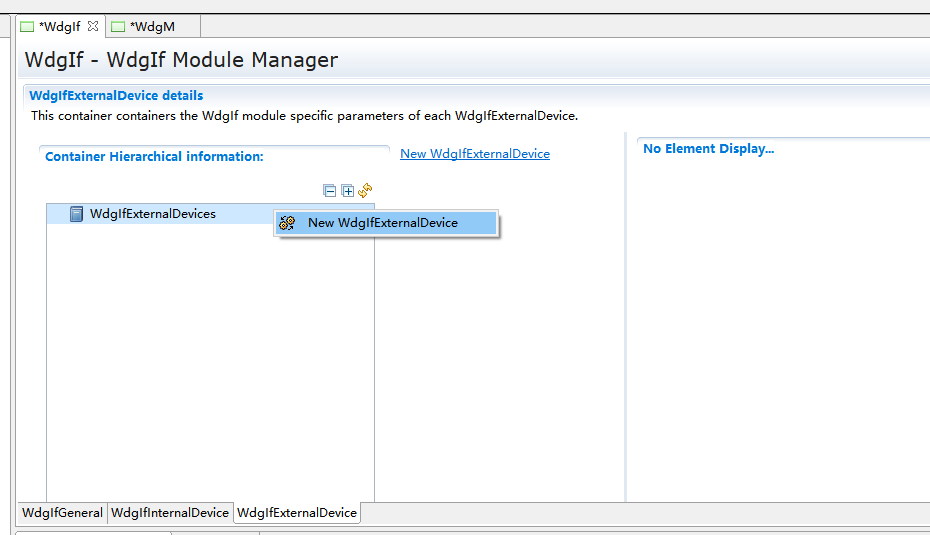

添加WdgIfDevice配置，分为WdgIfInternalDevice与WdgIfExternalDevice，可只存在一个或同时存在。添加步骤为：鼠标选中WdgIfInternalDevice—单击右键—New WdgIfInternalDevice。详见图。
图 新添加WdgIfInternalDevice
添加WdgIfDevice后配置界面如图.
图 WdgIfInternalDevice配置界面
TriggerConditionFunction：此配置填写Wdg Driver中API函数名称。通过这个API可以实现为设定trigger counter时设置超时数值(milliseconds)。
SetModeFunction：此配置填写Wdg Driver中API函数名称。通过这个API可以实现在WDGIF_OFF_MODE（0）, WDGIF_FAST_MODE（1）以及WDGIF_SLOW_MODE(2).间切换。
Device Ref：选择对应的底层Watchdog。
WdgIf模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。
WdgM模块配置¶
双击WdgM模块，打开WdgM模块配置界面。

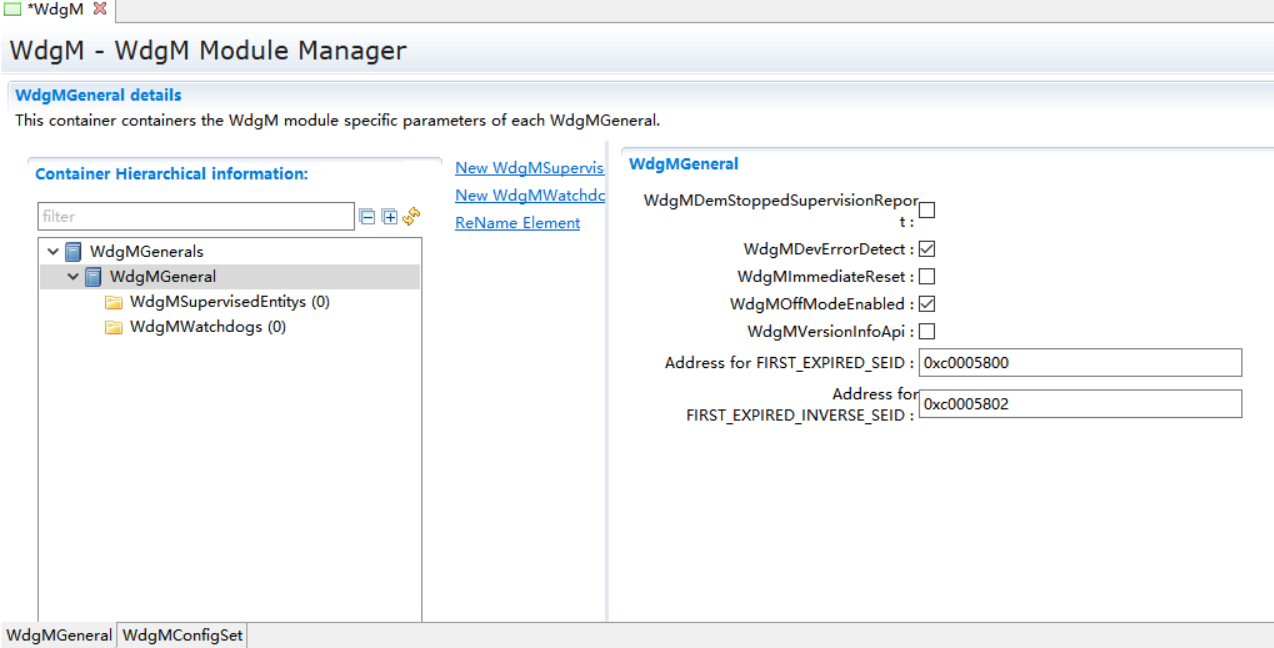

图 WdgM System Setting配置
WdgMDemStoppedSupervisionReport：是否需要将错误信息报告给Dem模块。
WdgMDevErrorDetect: 打开或关闭错误追踪（Det）功能。若开启，一旦检测到配置出错，则代码停留在故障出错位置。量产用代码，需关闭该配置。
WdgMImmediateReset: 使能/失能在Global status Stopped状态时立即复位。
WdgMOffModeEnabled: 是否允许Watchdog Driver配置为Off Mode模式。true: 允许 “OffMode”, false: 不允许“OffMode”。
WdgMVersionInfoApi：预处理器开关，用于启用/禁用API WdgM_GetVersionInfo的存在。用于删除不需要的代码段。
Address For FIRST_EXPIRED_SEID：FIRST_EXPIRED_SEID存储地址。存储在此区域的数据必须不会因热启动而擦除或复位。
Address For FIRST_EXPIRED_INVERSE_SEID：FIRST_EXPIRED_INVERSE_SEID存储地址。存储在此区域的数据必须不会因热启动而擦除或复位。
WdgMSupervisedEntitys添加如图。
图 添加WdgMSupervisedEntity或WdgMWatchdog
WdgMCheckpoint添加如图。
图 添加新WdgMCheckpoint或WdgMInternalTransition

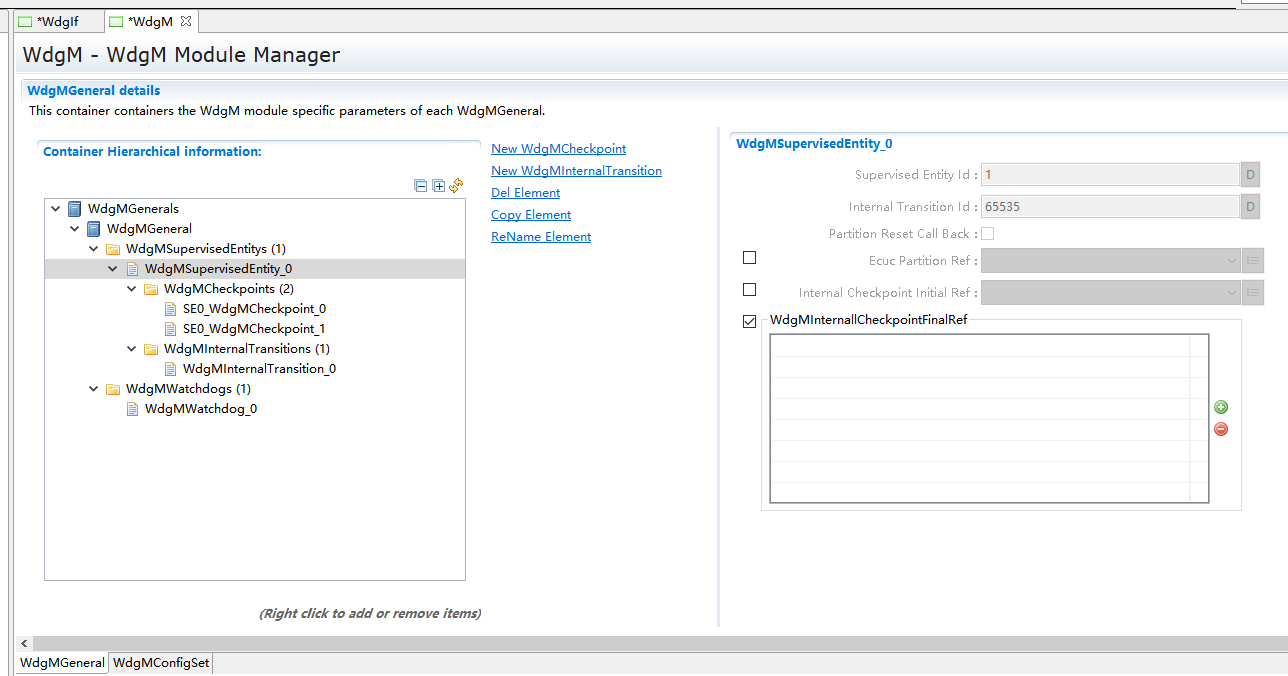

WdgMSupervisedEntitys配置界面如图。

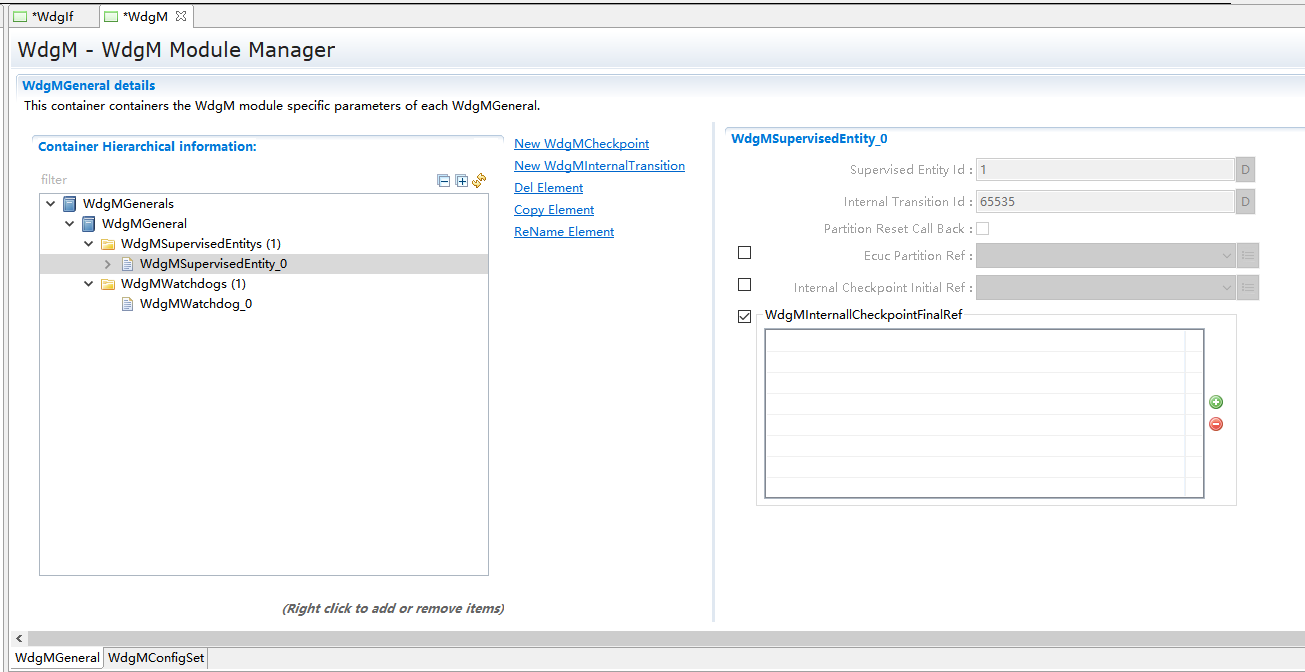

图 WdgMSupervisedEntity配置界面
Supervised Entity Id：此参数应该包含一个唯一的SEID。
Internal Transition Id：外部逻辑监控ID。
OS Application Ref：该SE属于哪个Application。用于SE故障时的部分代码重启。
Internal Checkpoint Initial Ref：该SE的Internal Logical supervision的初始Checkpoint。
WdgMInternalCheckpoint FinalRef：该SE的Internal Logical supervision的最终Checkpoint

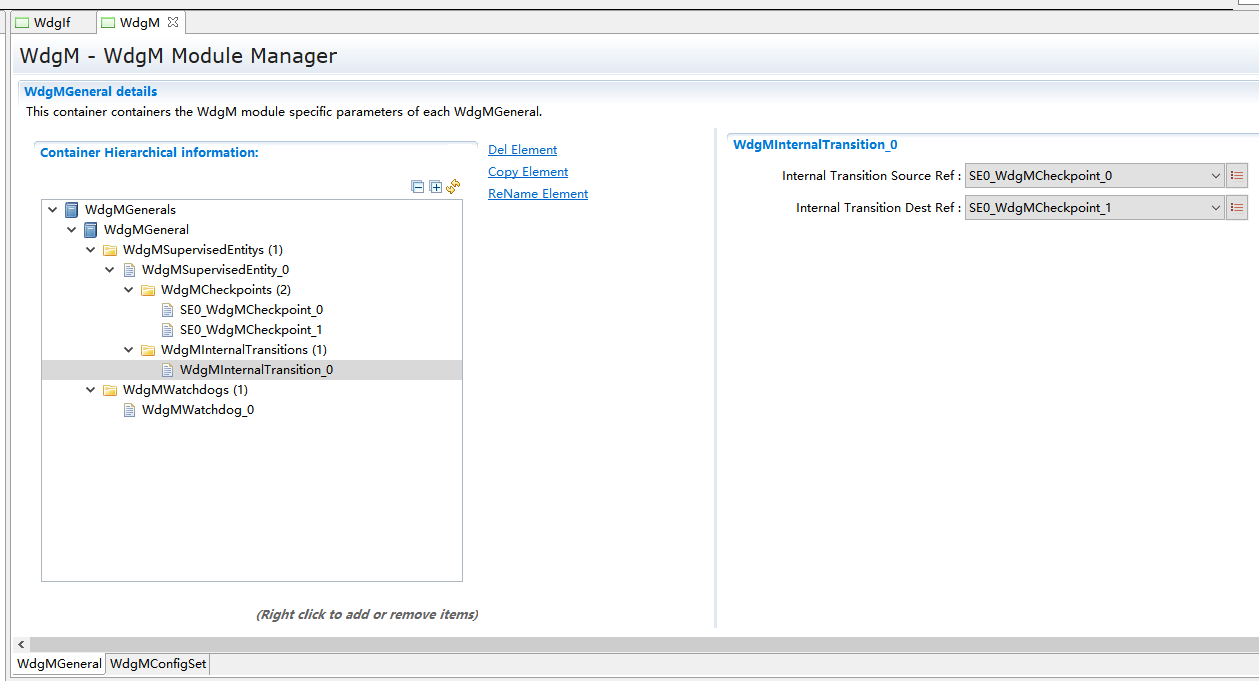

WdgMInternalTransition配置界面如图。

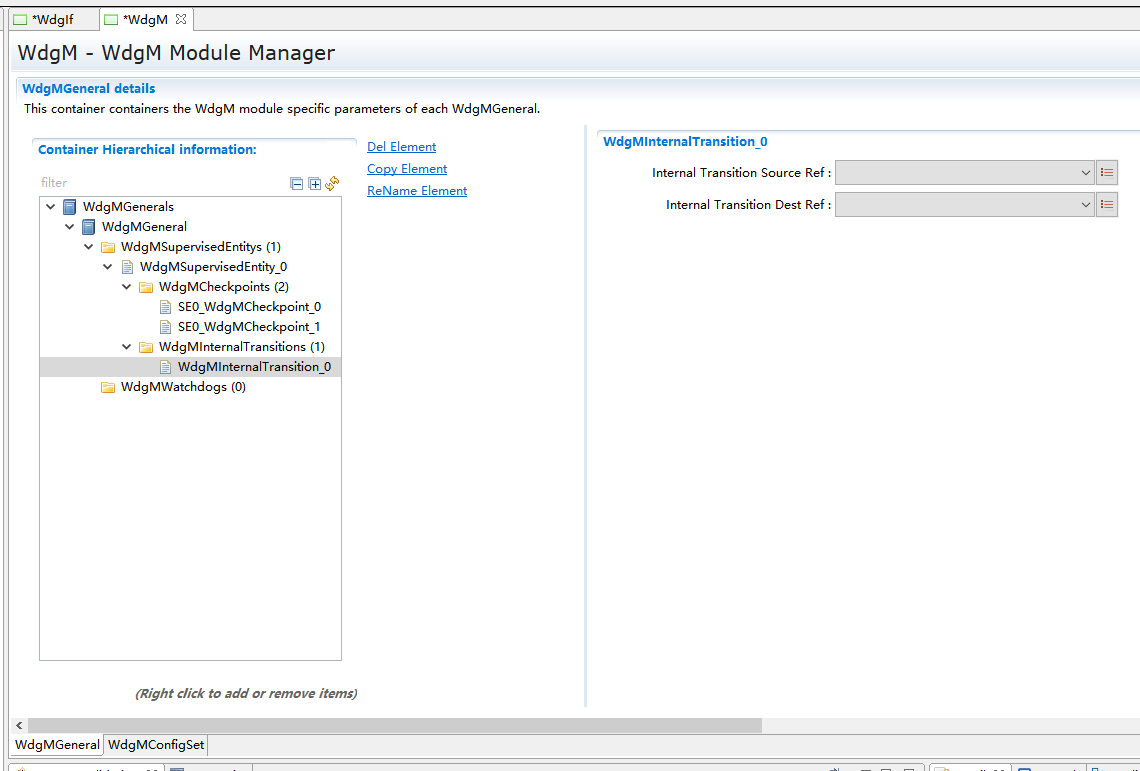

图 WdgMInternalTransition配置界面
Internal Transition Dest Ref：InternalLogicalSupervision中的某执行段的目的CP。
Internal Transition Source Ref：InternalLogicalSupervision中的某执行段的起始CP
WdgMWatchdog配置界面如图。
图 WdgMWatchdog配置界面
Watchdog Name：该参数包含Watchdog硬件实例的命名。
Watchdog Device Ref：该参数应包含看门狗实例的符号名称。
WdgMConfigSet配置界面如图。
图 WdgMConfigSet中Initial Mode配置界面
Initial Mode：看门狗管理器初始化后所处的模式。
WdgMDemEventParamenterRef添加。
WdgMDemEventParamenterRef添加步骤为：鼠标选中WdgMConfigSet—单击右键—New—WdgMDemEventParamenterRefs。用来关联Dem模块的DTC详见。
图 添加新WdgMDemEventParamenterRefs或WdgMMode
WdgMDemEventParamenterRefs配置界面如图。
图 WdgMDemEventParamenterRefs配置界面

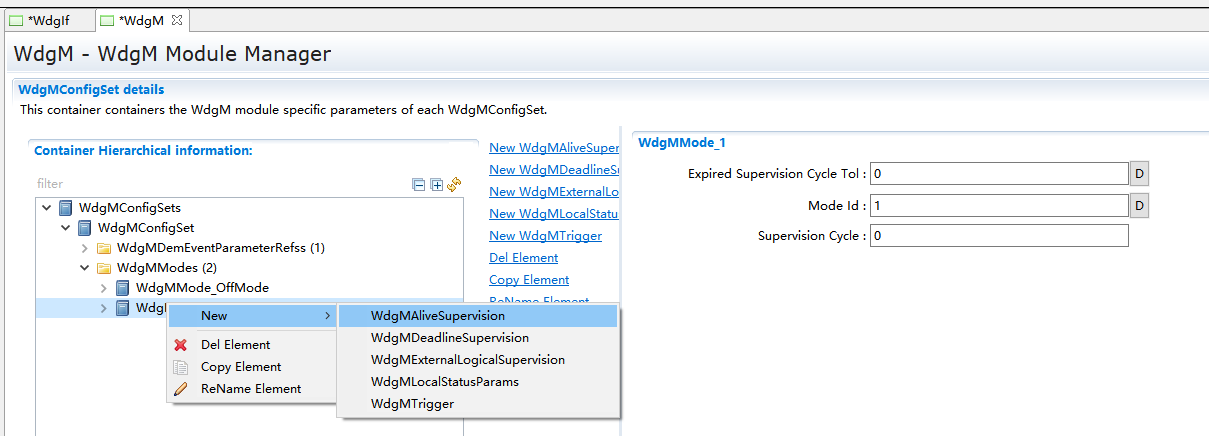

添加WdgMMode配置项步骤。鼠标选中WdgMMode—单击右键—New—WdgMAliveSupervisoin。详见图。
图 新加WdgMAliveSupervision
或WdgMDeadlineSupervisionWdgM
或ExternalLogicalSupervision
或 WdgMLocalStatusParams或 WdgMTrigger
Note
在增加或删除WdgMAliveSupervision后，若其它WdgMAliveSupervision ID会发生变化，务必单击打开会发生变化的WdgMAliveSupervision，以保证其ID能正确更新。

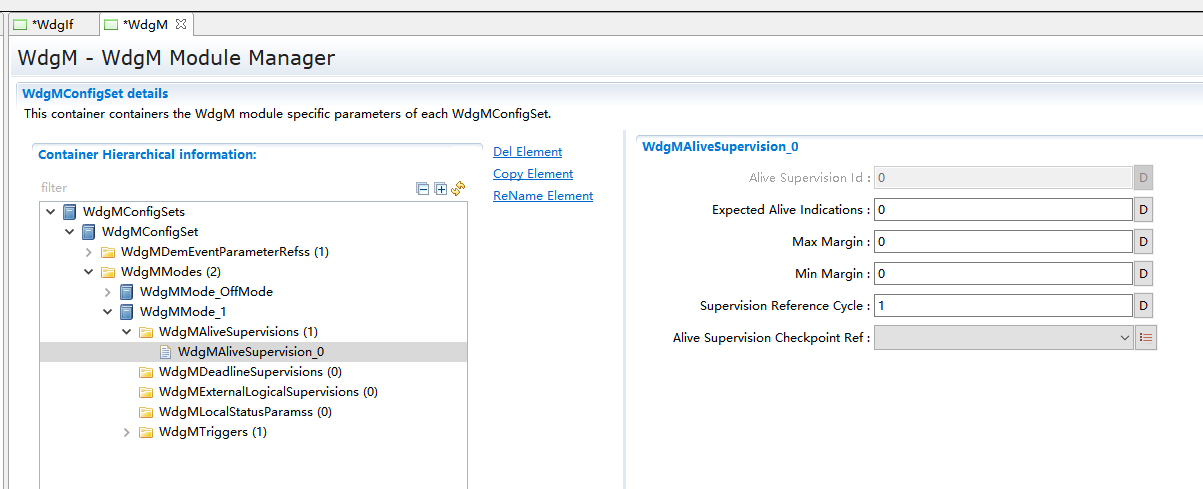

WdgMAliveSupervision配置界面如图5-16。
图 WdgMAliveSupervision配置界面
Expected Alive Indications：期望该CP在SupervisionReferenceCycle的Main Function中，出现的次数
Max Margin：Expected Alive Indications与实际情况的最大允许偏差。
Min Margin：Expected Alive Indications与实际情况的最小允许偏差。
Supervision Reference Cycle：该AliveSupervision执行多少个MainFuncation周期
Alive Supervision Checkpoint Ref：该AliveSupervision监控的检查点
WdgMDeadlineSupervisoin添加及配置界面介绍。添加步骤为：鼠标选中WdgMMode—单击右键—New—WdgMDeadlineSupervisoin。默认情况，无该配置项。详见图。

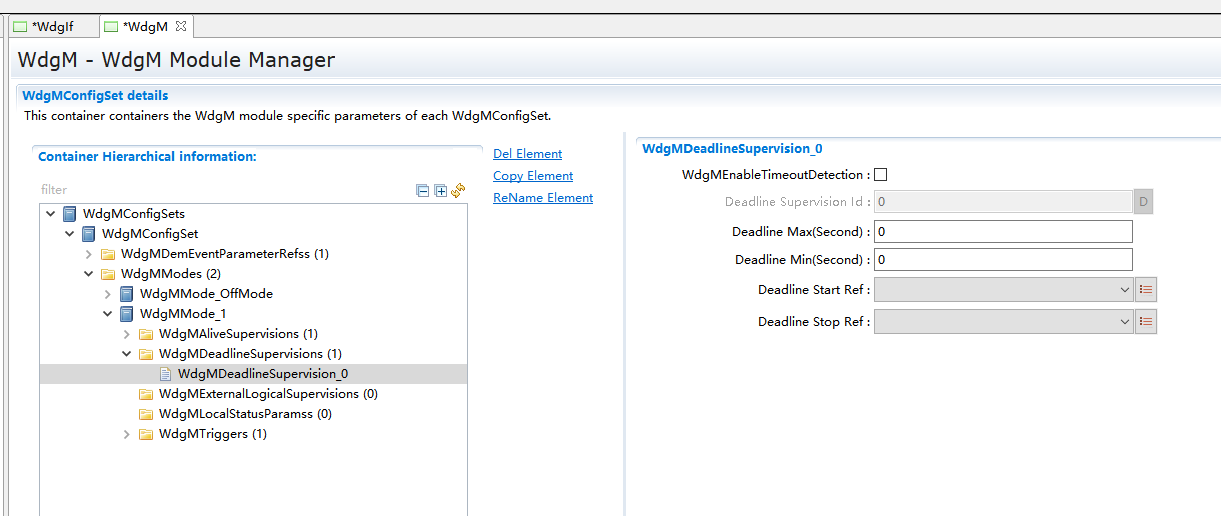

图 WdgMDeadlineSupervision配置界面
Note
在增加或删除WdgMDeadlineSupervisoin后，若其它WdgMDeadlineSupervisoin ID会发生变化，务必单击打开会发生变化的WdgMDeadlineSupervisoin，以保证其ID能正确更新。
Deadline Max：Deadline监控两个Checkpoint直接的最大时间间隔单位：s。
Deadline Min：Deadline监控两个Checkpoint直接的最小时间间隔单位：s。
Deadline Start Ref：Deadline监控的起始Checkpoint。
Deadline Stop Ref：Deadline监控的结束Checkpoint。

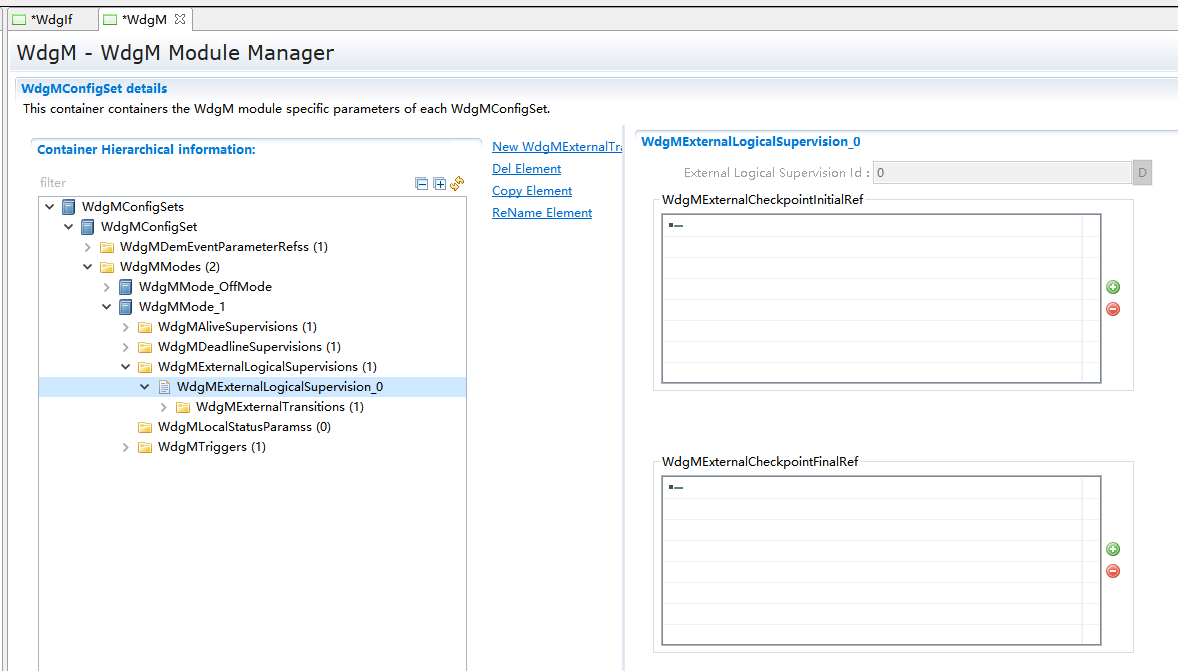

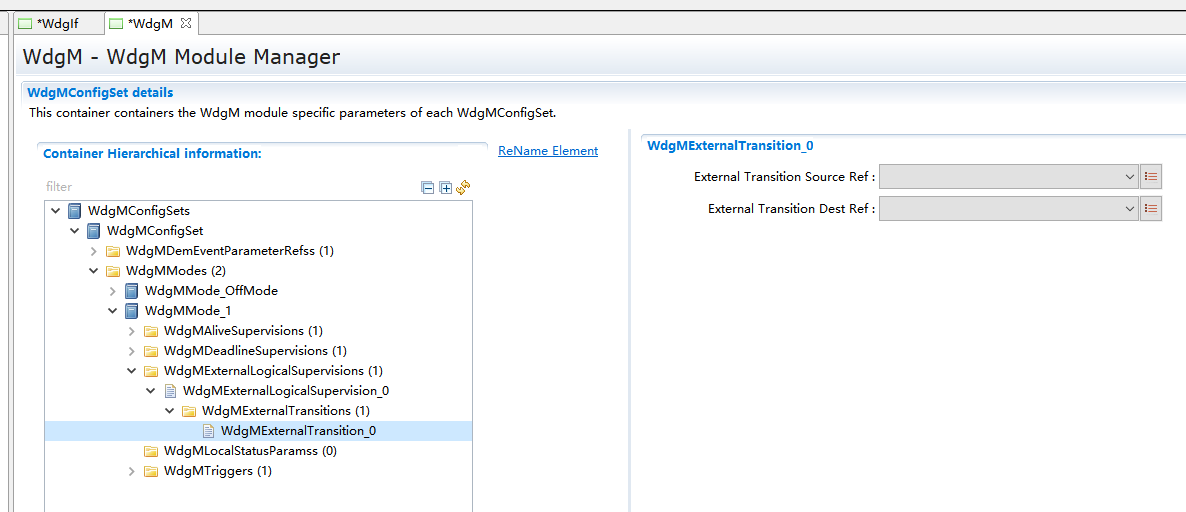

WdgMExternalTransition添加步骤及配置项介绍。
WdgMExternalLogicalSupervisoin添加步骤为：鼠标选中WdgMMode—单击右键—New—WdgMExternalLogicalSupervisoin。
右键单击WdgMExternalLogicalSupervisoin_xx —New—ExternalTransition。。
鼠标选中WdgMExternalLogicalSupervisoin_xx —鼠标移到右方窗口的InitialRef 或 StopRef—单击右键—Add Reference—下拉选择Checkpoint。
配置描述如图。
图 添加WdgMExternalTranstion
External Transition Source Ref：ExternalLogicalSupervision中的某执行段的目的CP。
Deadline Stop Ref：ExternalLogicalSupervision中的某执行段的结束CP
WdgMLocalStatusParams添加步骤及介绍

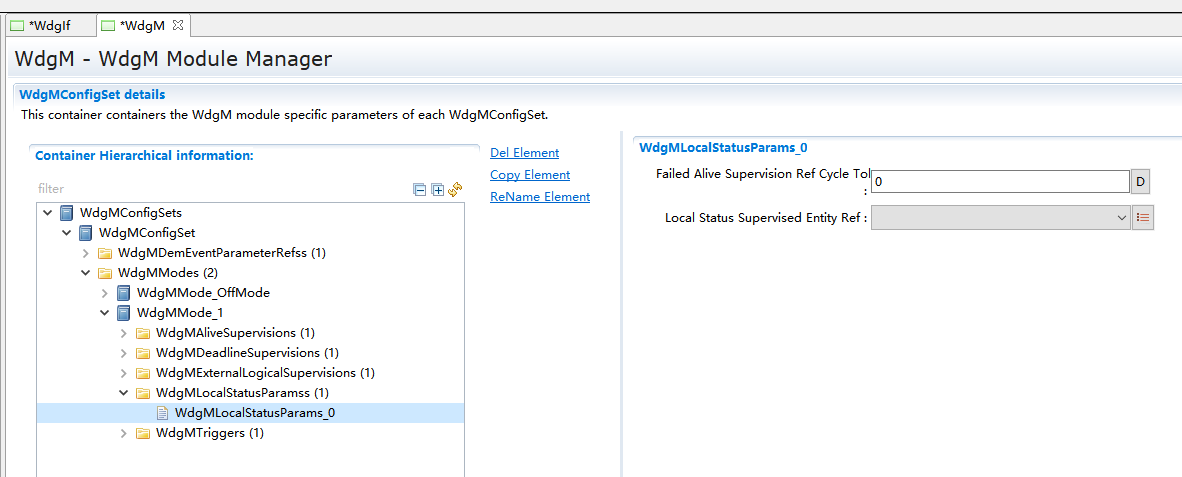

鼠标选中WdgMMode—单击右键—New—WdgMLocalStatusParams。配置界面如图5-19。

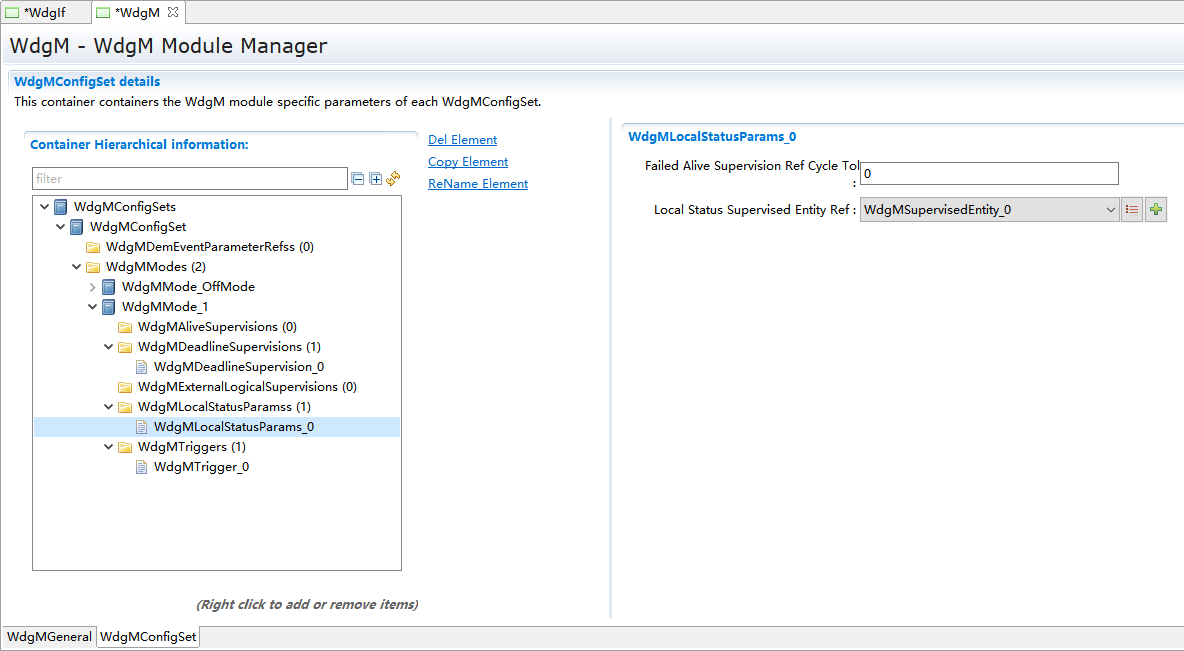

图 WdgMLocalStatusParams配置界面
Failed Alive Supervision Ref Cycle Tol：Alive Supervision出现故障时，能接受的故障次数。达到故障次数时，Local Status的状态从Failed切换到Expired。
Local Status Supervision Entity Ref：选择当前Mode，被使用的Supervision Entity。

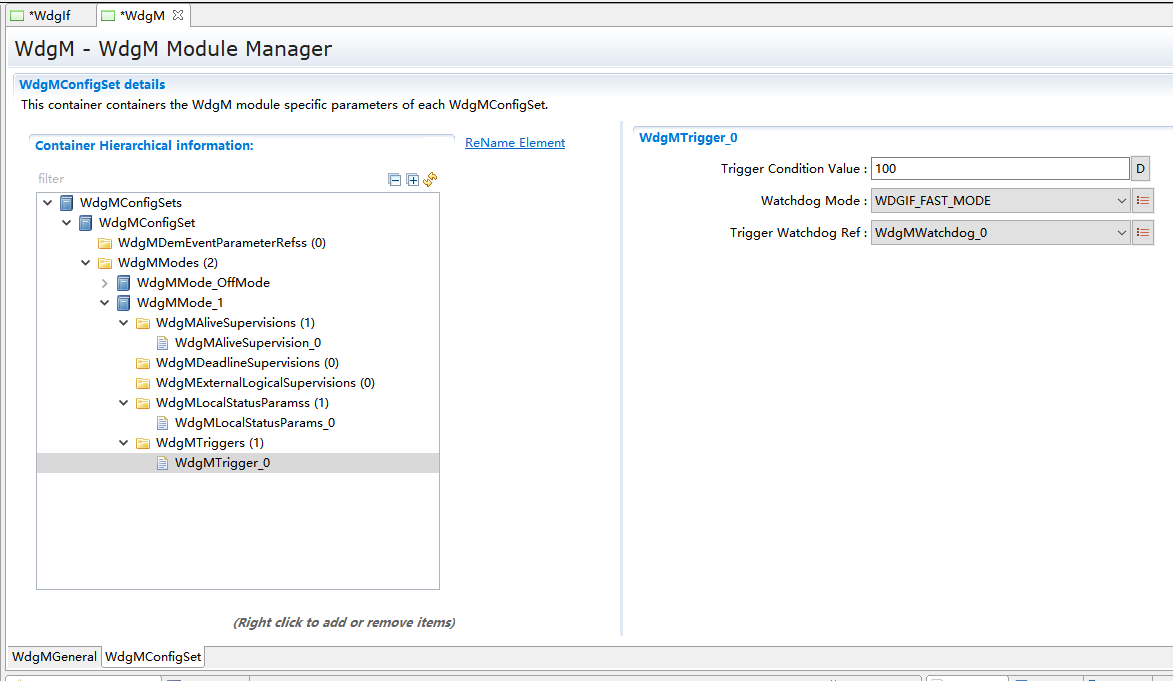

WdgMTrigger添加步骤及配置项介绍
鼠标选中WdgMMode—单击右键—New—WdgMTrigger。配置项介绍如图5-20。

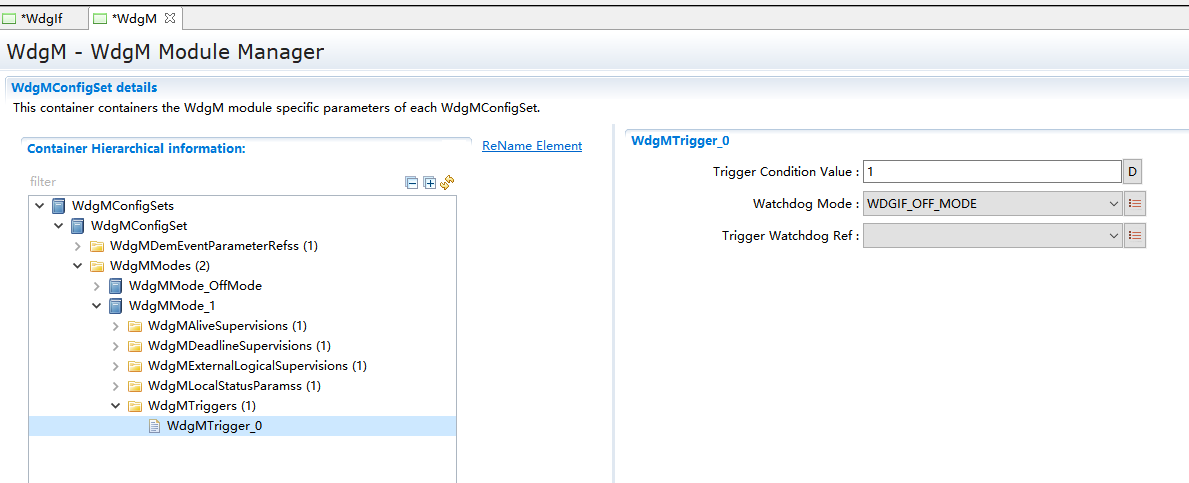

图 WdgMTrigger配置界面
Trigger Condition Value：该参数应包含传递给该看门狗WdgIf_SetTriggerCondition的值。单位: ms
Watchdog Mode：当前Trigger，对应Trigger Watchdog Ref底层的Watchdog的工作模式。
rigger Watchdog Ref：当前Trigger对应的底层Watchdog。
WdgM模块到此配置结束。可以在模块上右键，然后选择校验，查看是否配置有错误。校验后提示窗口没有错误信息，即校验通过。
配置Alive Supervision¶
添加Wdg驱动头文件。内部WDG不需要添加。
图 添加WDG驱动文件界面

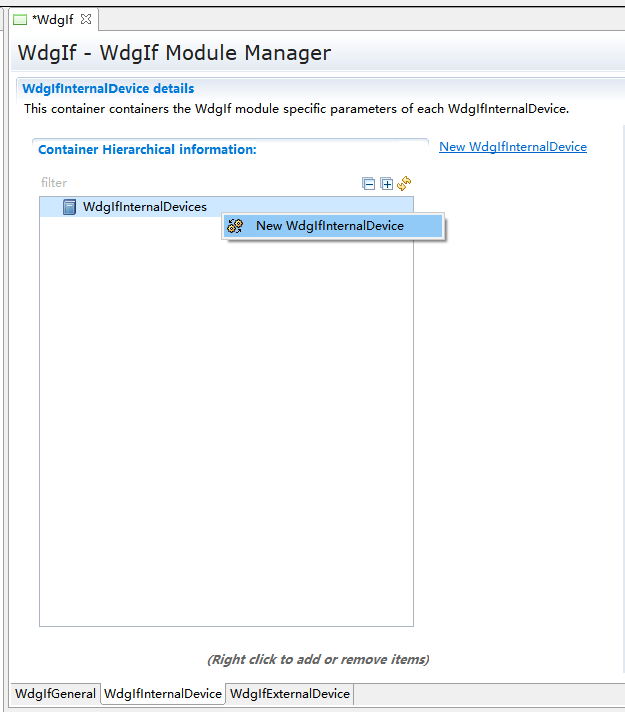

新建WdgIfInternalDevice。
图 新建WdgIfInternalDevice
添加驱动接口函数。
图 添加驱动接口函数
配置Address for FIRST_EXPIRED_SEID和Address for FIRST_EXPIRED_INVERSE_SEID。
图 配置SEID

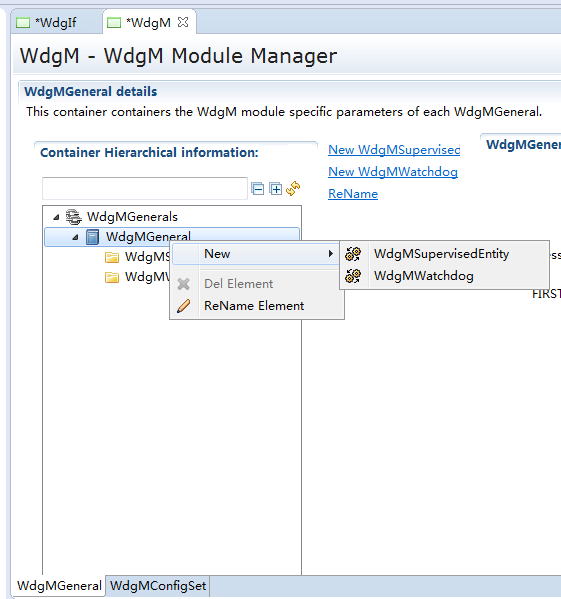

WdgMGenerals->New,新建一个WdgMSupervisedEntity和一个WdgMWatchd og。
图 配置watchdog
配置Supervised Entity Id工具默认值为1。
图 配置Supervised Entity ID
配置WdgMWatchdog_1。
图 配置WdgMWatchdog_0

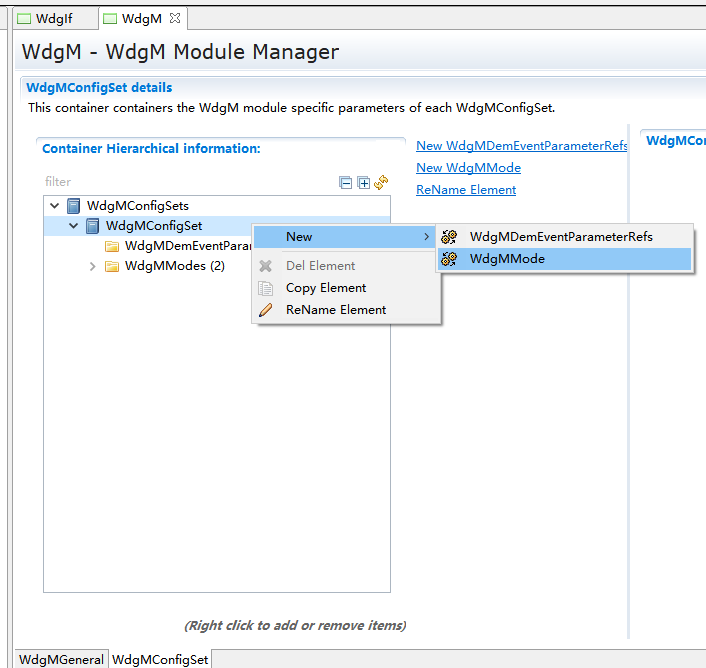

WdgMConfigSet->New->WdgMMode。
图 配置WdgMMode
Expired Supervision Cycle Tol配置为0。
图 配置Expired Supervision Cycle Tol
WdgMMode_0->New，新建WdgMAliveSupervision和WdgLocalStatusParams。
图 新建WdgMAliveSupervision和WdgLocalStatusParams
选择本地状态监控实体参考监控实体0.监控失败门限配置为0。
图 配置监控失败门限
配置Alive监控相关参数。
图 配置Alive监控参数
设置触发值为100，看门狗模式为FAST模式。
图 配置看门狗模式
选择初始化模式为WdgMMode_1。
图 配置初始看门狗模式
代码修改如下：
这是Alive supervision的一个例子。函数WdgM_MainFunction()在50ms任务中执行，函数WdgM_CheckpointReached在50ms任务中执行，因此每执行WdgM_MainFunction()时，WdgM_CheckpointReached中的期望指示是1次。
1/*OsTask_50ms:Core0(CPU0),Type = BASIC,Priority = 3*/
2TASK(OsTask_50ms)
3{
4 WdgM_CheckpointReached(1,0);
5
6 /*WdgM_MainFunction() call cycle to check the result of the WdgM module*/
7 WdgM_MainFunction();
8
9 if (E_OK != TerminateTask())
10 {
11 while (1)
12 {
13 /* dead loop */
14 }
15 }
16}
配置Deadline Supervision¶
添加Wdg驱动头文件。
图 添加Wdg驱动头文件
新建WdgIfInternalDevice。
图 新建WdgIfInternalDevice
添加驱动接口函数。
图 添加驱动接口函数
配置Address for FIRST_EXPIRED_SEID和Address for FIRST_EXPIRED_INVERSE_SEID。
图 配置SEID
WdgMGenerals->New,新建一个WdgMSupervisedEntity和一个WdgMWatchdog。
图 新建WdgMSupervisedEntity和WdgMWatchdog
配置Supervised Entity Id 工具默认生成为1。
图 配置Supervised Entity Id
WdgSupervisedEntity_0->New,添加WdgMCheckPoint。
图 添加WdgMCheckPoint
配置WdgMWatchdog_0。

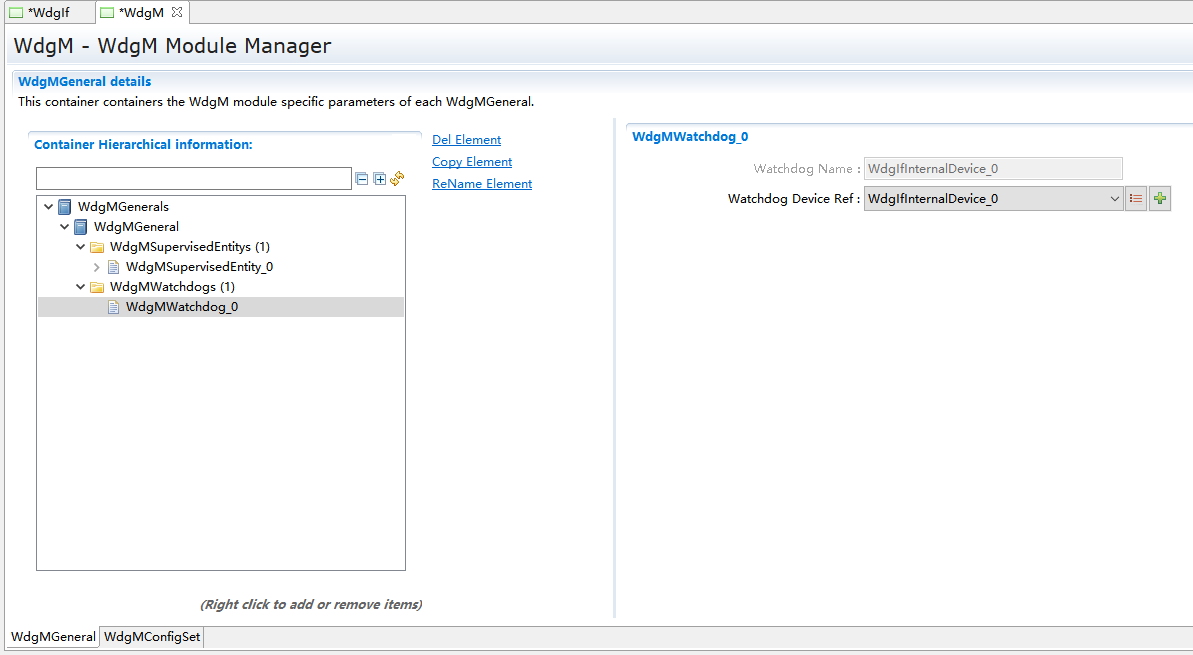

图 配置WdgMWatchdog

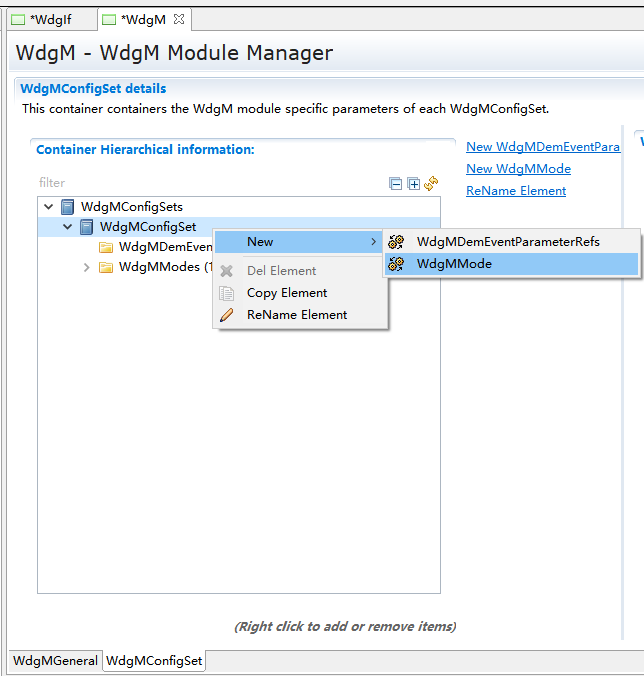

WdgMConfigSet->New->WdgMMode。
图 新建WdgMMode
Expired Supervision Cycle Tol配置为0。

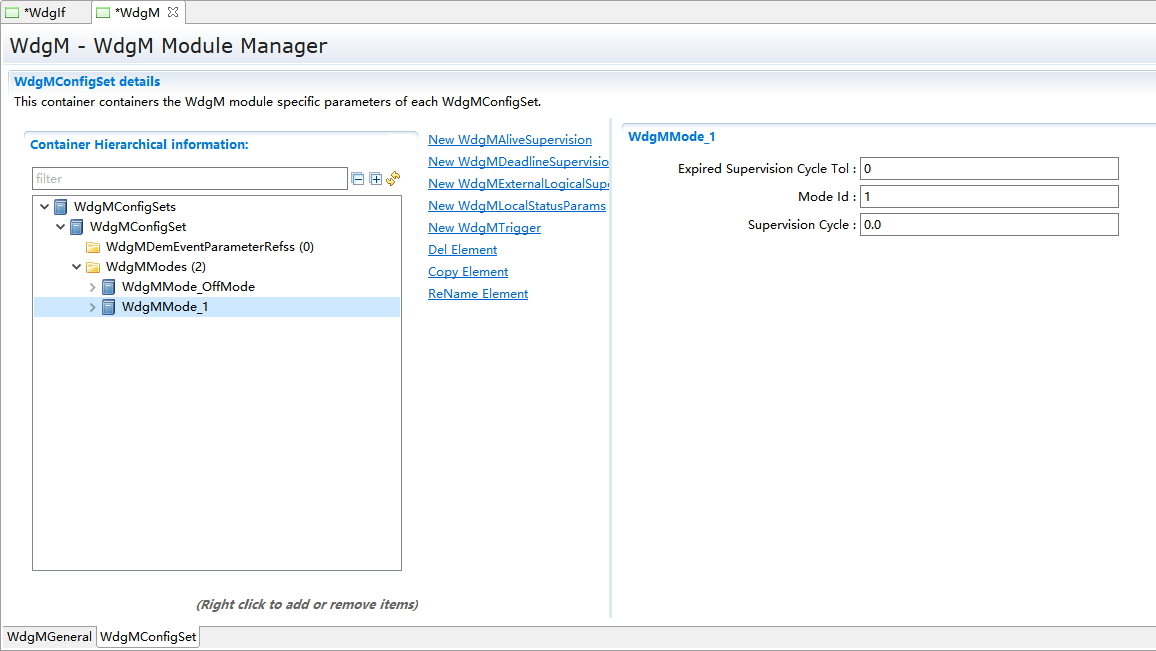

图 配置Expired Supervision Cycle Tol
WdgMMode_1->New，新建WdgMDeadLineSupervision和WdgLocalStatusParams。

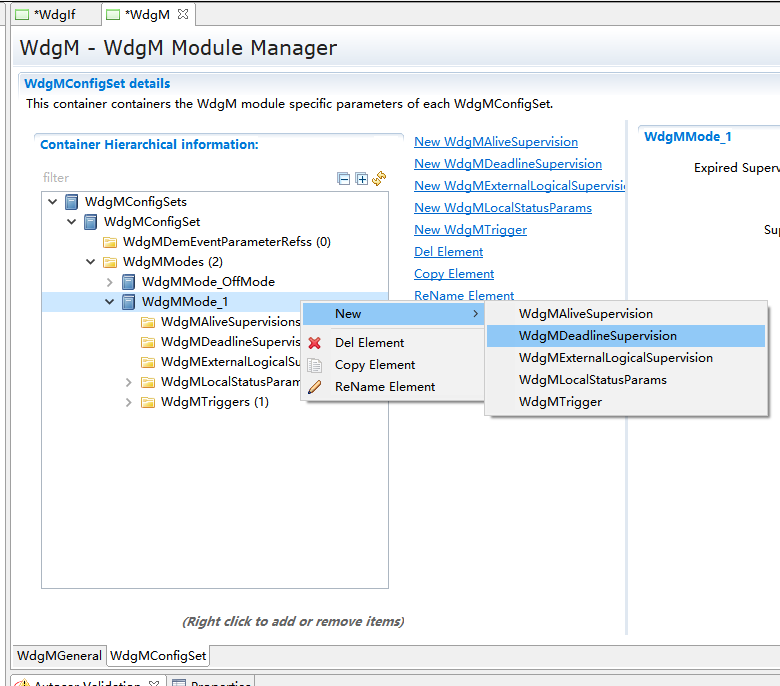

图 新建WdgMDeadLineSupervision和WdgLocalStatusParams
选择本地状态监控实体参考监控实体0.监控失败门限配置为0。
图 配置监控失败门限
配置Deadline监控相关参数。

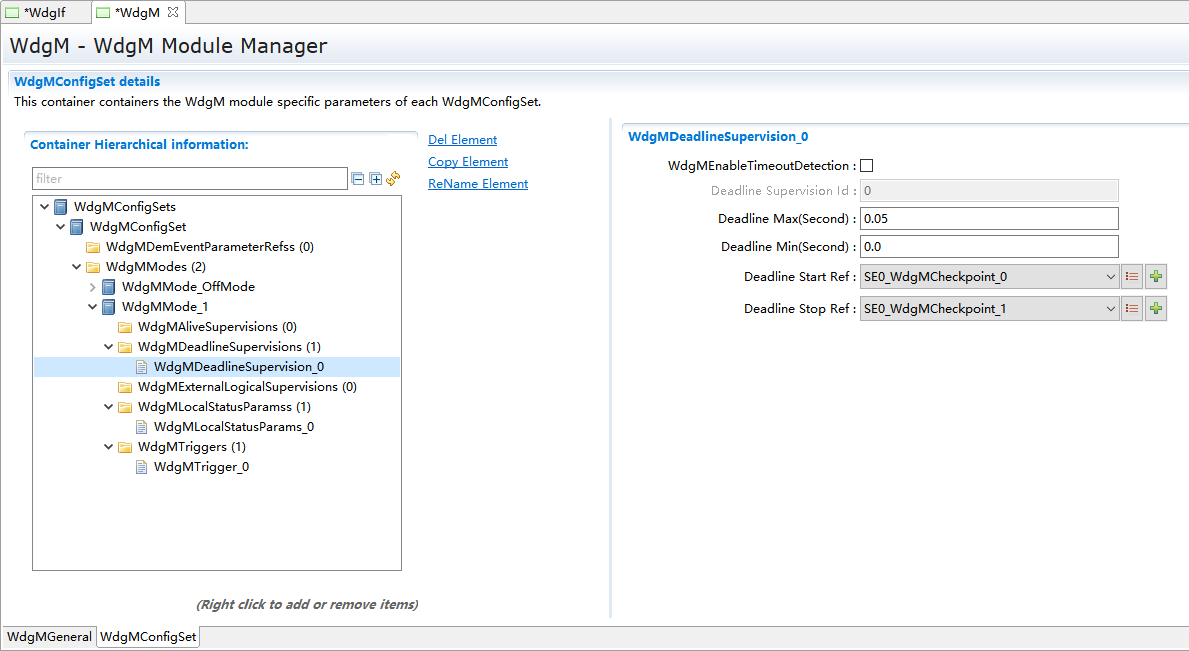

图 配置Deadline监控相关参数

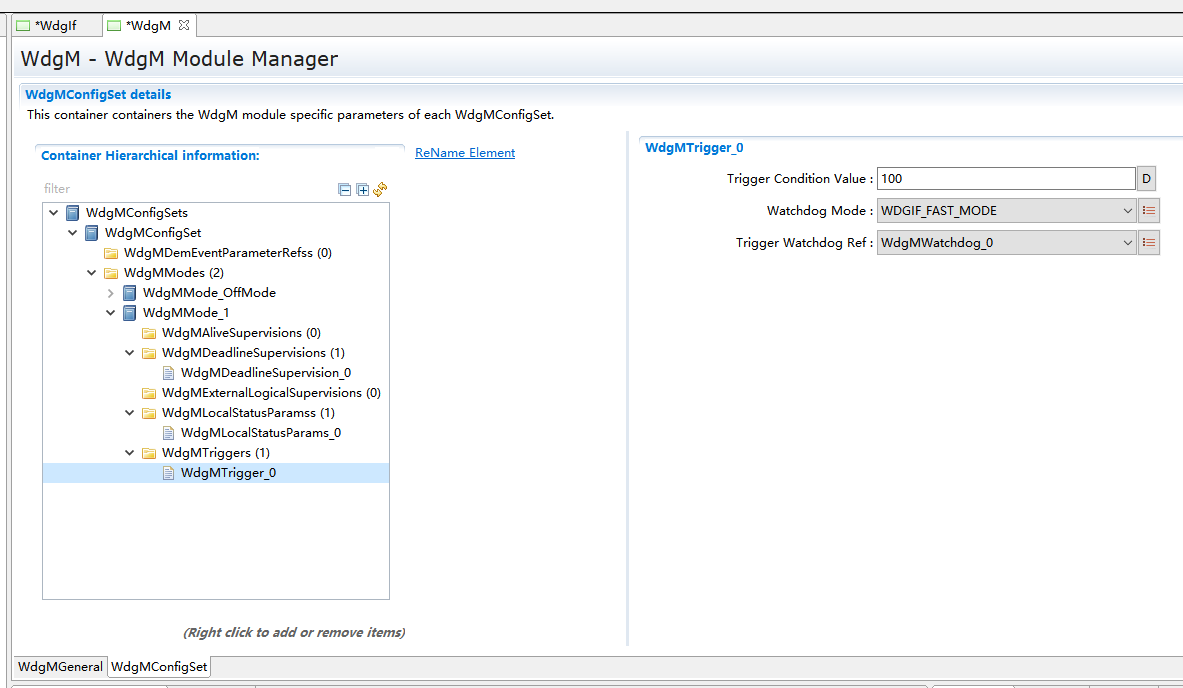

设置触发值为100，看门狗模式为FAST模式。
图 配置看门狗模式
选择初始化模式为WdgMMode_1。
图 配置看门狗初始模式
Note
在同一个DeadLine supervision的配置中，start ref和stop ref配置为同一个checkpoint。
在Deadline的配置中，如果配置checkpoint形成链路的情况下，同一个checkpoint不能用做多个Deadline的start ref。
代码修改如下：
这是Deadline supervision的一个例子。WdgMDeadlineMax = 0.05，WdgMDeadlineMin = 0，表示两个CP之间的时间不超过50ms。
1/* OsTask_50ms: Core0(CPU0), Type = BASIC, Priority = 3 */ 2TASK(OsTask_50ms) 3{ 4 /* please insert your code here ... */ 5 static unsigned int counter = 0; 6 7 if (0 == counter) 8 { 9 counter = 1; 10 WdgM_CheckpointReached(1, 0); // 第一个检查点（CP0） 11 } 12 else 13 { 14 counter = 0; 15 WdgM_CheckpointReached(1, 1); // 第二个检查点（CP1） 16 WdgM_MainFunction(); // 执行WDG周期监控 17 } 18 19 if (E_OK != TerminateTask()) 20 { 21 while (1) { /* dead loop */ } 22 } 23}
配置Logical Supervision¶
添加Wdg驱动头文件。
图 添加Wdg驱动头文件
新建WdgIfInternalDevice。
图 新建WdgIfInternalDevice
添加驱动接口函数。
图 添加驱动接口函数
配置Address for FIRST_EXPIRED_SEID和Address for FIRST_EXPIRED_INVERSE_SEID。
图 配置SEID
WdgMGenerals->New,新建一个WdgMSupervisedEntity和一个WdgMWatchdog。
图 新建WdgMSupervisedEntity和WdgMWatchdog
WdgSupervisedEntity_0->New,添加WdgMCheckPoint和WdgMInternalTransmition。
图 添加WdgMCheckPoint和WdgMInternalTransmition

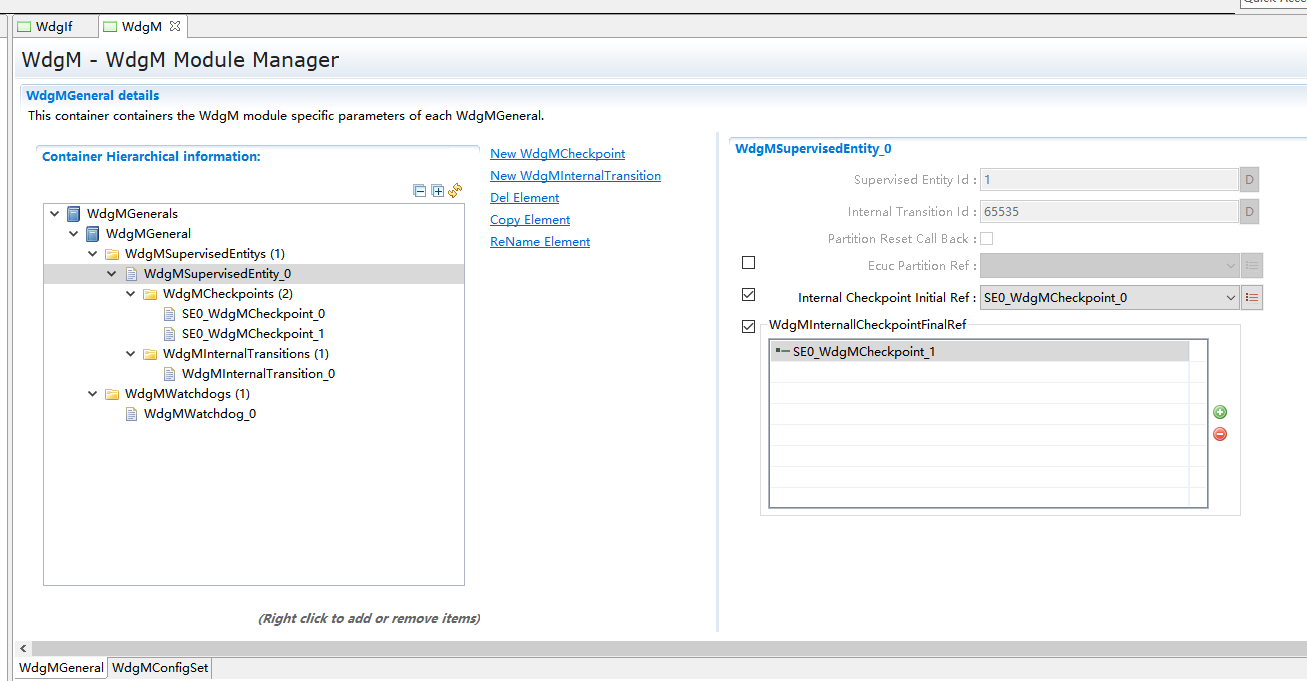

配置Supervised Entity Id 为大于0的值，该例程配置为1。设置初始化监控点为SE0CP0,结束监控点为SE0CP1。
图 配置监控点
设置WdgInternalTransmision起始为SE0CP0，终止为SE0CP1。
图 配置WdgInternalTransmision

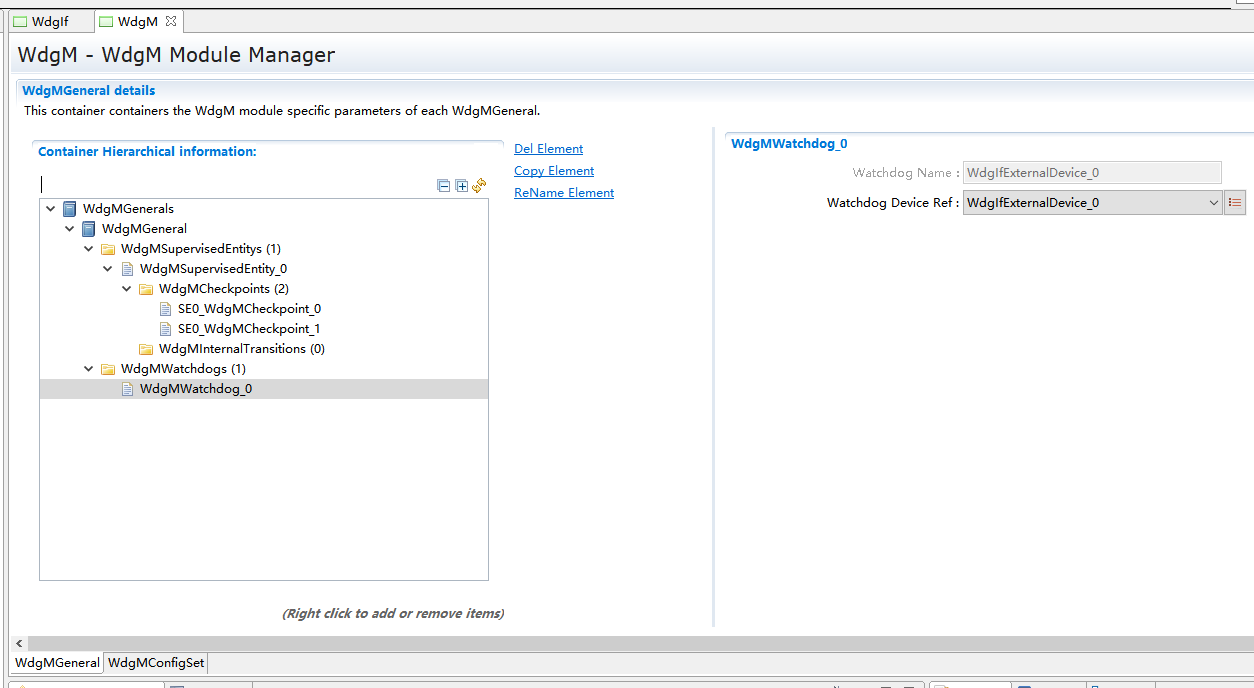

配置WdgMWatchdog_0。
图 配置WdgMWatchdog
WdgMConfigSet->New->WdgMMode。
图 新建WdgMMode
Expired Supervision Cycle Tol配置为0。
图 配置Expired Supervision Cycle Tol
WdgMMode_0->New，新建WdgLocalStatusParams。
图 新建WdgLocalStatusParams
选择本地状态监控实体参考监控实体0.监控失败门限配置为0。
图 配置监控失败门限
设置触发值为100，看门狗模式为FAST模式。
图 配置看门狗模式
选择初始化模式为WdgMMode_1。
图 配置看门狗初始模式
代码修改如下：
这是Internal logical supervision的一个例子。这两个CP属于同一监控实体。CP必须以正确的顺序执行。
1/* OsTask_50ms: Core0(CPU0), Type = BASIC, Priority = 3 */ 2TASK(OsTask_50ms) 3{ 4 /* please insert your code here ... */ 5 static unsigned int counter = 0; 6 7 if (0 == counter) 8 { 9 counter = 1; 10 WdgM_CheckpointReached(3, 0); // 第一个检查点（CP0），需先执行 11 } 12 13 if (1 == counter) 14 { 15 WdgM_CheckpointReached(3, 1); // 第二个检查点（CP1），需后执行 16 WdgM_MainFunction(); // 执行WDG周期监控，检查执行顺序 17 counter = 0; 18 } 19 20 if (E_OK != TerminateTask()) 21 { 22 while (1) { /* dead loop */ } 23 } 24}
WDG调度集成¶
WDG调度集成步骤如下：
WDG调度集成，需要逐一排查并实现表 WDG集成约束清单所罗列的问题，以避免集成出现差错。
编译链接代码，将生成的elf文件烧写进芯片。
Note
本示例中，WDG初始化的代码置于OsTaskInit，并不代表其他项目同样适用于将其置于OsTaskInit中。
初始化代码如下：
1TASK(OsTask_Init)
2{
3 Dem_PreInit();
4 Dem_Init(&DemPbCfg);
5 Gtm_Init(&Gtm_ConfigRoot[0]);
6 Smu_Init(&Smu_ConfigRoot[0]);
7 Wdg_17_Scu_Init(&Wdg_ConfigRoot[0]);
8
9 WdgM_Init(&WdgMConfigRoot[0]);
10}
监控代码根据不同的解控实例，监控点放置位置，WdgM_MainFunction放置位置，请参考章节（WdgM模块配置、配置Alive Supervision、配置Deadline Supervision）
验证结果¶
验证Alive Supervision¶
将工程编译通过后，使用PE调试工具进行调试，当屏蔽WdgM_CheckpointReached(1,0)后，编译下载仿真时，在编译环境中观察到发生复位。
当不屏蔽WdgM_CheckpointReached(1,0)后，观测点配置如章节（WdgM模块配置）,编译下载仿真时，在编译环境中观察未发生复位。
验证Deadline Supervision¶
将工程编译通过后，使用PE调试工具进行调试，当WdgM_CheckpointReached(1,0)和WdgM_CheckpointReached(1,1)时间间隔不为50ms时，编译下载仿真时，在编译环境中观察到发生复位。
当两观测点时间间隔为50ms, 即观测点配置如章节（配置Alive Supervision）,编译下载仿真时，在编译环境中观察未发生复位。
验证Logical Supervision¶
将工程编译通过后，使用PE调试工具进行调试，当执行两次WdgM_CheckpointReached(1,0)，不执行WdgM_CheckpointReached(1,1)，然后执行WdgM_MainFunction检查时，编译下载仿真时，在编译环境中观察到发生复位。
当观测点配置如章节（配置Deadline Supervision）,编译下载仿真时，在编译环境中观察未发生复位。
