LinIf产品参考手册

缩写词注解

缩写词

英文全称

中文解释

LIN

Local Interconnect Network

局域互联网络

LinIf

LIN Interface

LIN 接口层

LinSM

LIN State Manager

LIN状态管理器

PDU

Protocol Data Unit

协议数据单元

PID

Protected ID

受保护的ID

LIN TP

LIN Transport Protocol

LIN传输层协议

NAD

Node Address. Each slave in LIN must have a unique NAD.

节点地址。每 个从节点必须有唯一的地址。

SF

Single Frame in LIN TP

LIN传输层协议中的单帧

FF

First Frame in LIN TP

LIN传输层协议中的首帧

CF

Continuous Frame in LIN TP

LIN传输层协议中的后续帧

MRF

Master Request Frame

主节点请求帧

SRF

Slave Response Frame

从节点应答帧

简介

本文档是AUTOSAR R19-11的LIN Interface（以下简称LinIf）模块参考手册。旨在指导使用LinIf模块的用户能够清晰地了解如何去使用LinIf模块。

LinIf模块包括两大功能：用于通常通信的接口服务（LinIf）以及用于诊断通信的数据传输服务（LinTp）。LinIf的下层是Lin Driver、Lin Transceiver，上层是LinSM、PduR等。其主要功能是与通信硬件抽象层和系统服务层产生交互，为相应的通信提供服务接口。

本文档主要介绍了LinIf模块的接口函数、类型定义，以及LinIf模块配置工具的使用方法。


图1-1 Lin相关模块结构图

图1-2 LinIf模块构成

:mark:`注：本文后面的描述为了区分LinIf模块和LinIf功能，在描述时如果使用LinIf模块，则指LinIf模块整体，包含LinIf和LinTp功能。如果使用LinIf功能则单指LinIf模块下的LinIf功能部分。`

参考资料

[1] AUTOSAR_SWS_LINInterface.pdf, R19-11

[2] AUTOSAR_SWS_LINStateManager.pdf, R19-11

[3] AUTOSAR_SWS_LINTransceiverDriver.pdf, R19-11

[4] AUTOSAR_SWS_LINDriver.pdf, R19-11

[5] LIN Specification Package, Revision 2.1

[6] AUTOSAR_SWS_PDURouter.pdf, R19-11

功能描述

报文传输

功能介绍

LinIf模块支持以下几种类型报文的接收和发送：

  • 无条件帧（Unconditional frame）

  • 事件触发帧（Event-triggered frame）

  • 零星帧（Sporadic frame）

  • 诊断帧（Diagnostic frames）

功能实现

  • 无条件帧（Unconditional frame）：

  1. 主节点

根据调度表的配置，当前帧为发送的无条件帧时，LinIf调用<User_TriggerTransmit>从上层模块获取数据，然后调用Lin_SendFrame(),将第二个参数中的（Lin_PduType类型）Pid，Cs，Dl设置为配置数据中的值，将Drc设置为发送，将SduPtr设置为存放从上层获取到的数据的地址。然后在下个调度表Entry到来时，调用Lin_GetStatus确认当前发送的结果。

根据调度表的调度，当前帧为接收的无条件帧时，LinIf调用Lin_SendFrame(),将第二个参数中的（Lin_PduType类型）Pid，Cs，Dl设置为配置数据中的值，将Drc设置为接收，将SduPtr设置为NULL_PTR。然后在下个调度表Entry到来时，调用Lin_GetStatus确认接收状态，并获取接收到的收据。然后调用<User_RxIndication>将接收到的数据发送给上层模块。

  1. 从节点

当LinIf_HeaderIndication(Channel, PduPtr)被Lin模块调用时，LinIf根据配置，判断该PID是否为本节点需要处理的报文：

如果本节点需要发送数据，则调用<User_TriggerTransmit>从上层模块获取数据，然后将PduPtr 的Cs，Dl设置为配置的值，将Drc设置为发送，将从上层获取的数据复制到SduPtr指向的buffer中。

如果本节点需要接收数据，则将PduPtr 的Cs，Dl设置为配置的值，将Drc设置为接收。Lin模块在接收数据后会调用LinIf_RxIndication()将数据传递给LinIf模块。LinIf再调用<User_RxIndication>将接收到的数据发送给上层模块。

如果本节点不需要响应该PID，则将Drc设置为忽略。

  • 事件触发帧（Event-triggered frame）：

  1. 主节点

根据调度表的配置，当前帧为事件触发帧时，LinIf调用Lin_SendFrame(),将第二个参数中的（Lin_PduType类型）Pid，Cs，Dl设置为配置数据中的值，将Drc设置为接收，将SduPtr设置为NULL_PTR。然后在下个调度表Entry到来时，调用Lin_GetStatus确认接收状态。如果正确接收则继续按照调度表处理后续报文，如果总线发生碰撞，则切换到冲突解决调度表，将该事件触发帧关联的无条件帧都轮询一遍。

  1. 从节点

当LinIf_HeaderIndication(Channel, PduPtr)被Lin模块调用时，LinIf判断是否有发送标志位（LinIf_Transmit被调用时，LinIf设置发送标志位），如果有发送标志位，和发送正常的无条件帧处理过程一致，在收到LinIf_TxConfirmation(E_OK)时，清除发送标志，否则保留发送标志。如果没有发送标志，则忽略（将Drc设置为忽略）该通知。

  • 零星帧（Sporadic frame）：

  1. 主节点

零星帧只有主节点可以发送。

根据调度表的配置，当前帧为零星帧时，LinIf判断是否有发送标志位（LinIf_Transmit被调用时，LinIf设置发送标志位），如果有发送标志位，和发送正常的无条件帧处理过程一致，在收到LinIf_TxConfirmation(E_OK)时，清除发送标志，否则保留发送标志。如果没有发送标志，则不需要发送报文。

  1. 从节点

从节点对于零星帧的处理和无条件帧一致。

  • 诊断帧（Diagnostic frames）：

节点配置（Node configuration）和诊断使用相同的MRF和SRF。

  1. 主节点

如果是发送节点配置相关的报文，LinIf从配置中获取报文数据信息，然后发送一帧MRF报文，将命令发送出去。在下个Entry到来时，发送一帧SRF获取命令执行结果。

如果是诊断报文，当LinTp_Transmit()被调用时，LinIf需要通知BswM进行调度表的切换，当调度表切换到发送MRF的调度表后，LinIf发送MRF报文直到将所有的请求数据发送完成。然后LinIf通知BswM切换到SRF发送调度表，LinIf发送SRF直到所有的应答数据接收完成。

  1. 从节点

当接收到MRF报文时，从节点根据报文内容是节点配置报文还是诊断诊断报文：

如果是节点配置报文，LinIf根据报文内容进行处理，并在接收到SRF报文时，根据处理结果进行应答。

如果是诊断报文，LinIf则将接收到的MRF数据进行TP处理之后，传递给上层模块。在接收到SRF时，从上层模块获取数据后进行TP处理之后进行应答。

调度表管理

功能介绍

LIN通信需要根据提前配置好的调度表进行通信，一个节点可以有多个调度表，以便在不同的情况下使用。

LinIf需要根据调度表管理报文的发送（按照次序发送Header），并且能够根据上层模块的要求进行调度表的切换。

只有主节点具有调度表管理功能。

功能实现

上电后LinIf默认使用NULL_SCHEDULE调度表，该调度表为空调度表，不发送和接收任何报文。当LinIf_ScheduleRequest ()被调用时，LinIf记录该请求。在MainFunction中，判断是否可以切换调度表（RUN_ONCE调度表不能被中断），并进行调度表切换。在发生调度表切换时调用<User>_ScheduleRequestConfirmation将当前切换的调度表通知上层模块。

睡眠

功能介绍

当主节点需要睡眠时，需要在总线上发送go-to-sleep命令，使整个网络进入睡眠状态。

当从节点接收到go-to-sleep命令或者检测到总线空闲时，从节点需要进入睡眠状态。

功能实现

  1. 主节点

当LinIf_GotoSleep()被调用时，LinIf判断当前通道是否为睡眠状态，如果为非睡眠状态则调用Lin_GoToSleep()发送睡眠命令，如果当前通道为睡眠状态，则调用Lin_GoToSleepInternal()接口，进行内部的状态转换。在经过睡眠处理的延时之后（4s-10s，由配置决定），调用Lin_GetStatus()查看当前总线是否进入睡眠状态，如果总线进入睡眠状态，LinIf切换到睡眠状态，并且调用<User>_GotoSleepConfirmation()通知上层模块。

  1. 从节点

当接收到睡眠命令或者总线空闲定时器超时，LinIf调用<User>_GotoSleepIndication()通知上层模块。当LinIf_GotoSleep()被调用时，LinIf调用Lin_GoToSleepInternal()接口，然后切换到睡眠状态，并且调用<User>_GotoSleepConfirmation()通知上层模块。

唤醒

功能介绍

当节点需要唤醒网络，或者检测到总线唤醒信号，需要执行唤醒处理。

功能实现

当LinIf_Wakeup()被调用时，LinIf判断当前是否处于睡眠状态，如果处于睡眠状态调用Lin_Wakeup()唤醒总线，否则不做操作。然后在MainFunction中调用<User>_WakeupConfirmation()通知上层模块。

节点配置

功能介绍

节点配置功能用来配置总线上的从节点，比如配置节点NAD和报文ID等。使从节点能够被寻址，避免总线冲突的发生。

功能实现

  1. 主节点

主节点通过在调度表中，配置的节点配置命令，实现节点配置。当需要使用节点配置功能时，切换到对应的调度表。LinIf会根据调度表中的报文类型，从配置中获取配置命令数据，然后发送报文。

  1. 从节点

从节点在接收到节点配置命令后，根据配置命令执行相关操作，在收到SRF时，应答执行结果。

诊断传输协议（TP）

功能介绍

传输协议实现了ISO 17987规范中对诊断传输协议的要求。

功能实现

对于需要使用传输协议发送的报文，LinTp根据报文的长度决定使用单帧还是多帧发送，并在发送时追加协议控制信息。

  1. 主节点

用户调用LinTp_Transmit()发起报文发送请求，LinIf通知BswM切换到MRF调度表，随后LinIf模块重复调用PduR_LinTpCopyTxData()从上层获取数据，在发送完最后一帧数据后调用PduR_LinTpTxConfirmation()通知上层模块，并通知BswM切换到SRF调度表。

LinIf重复发送SRF获取应答信息。在收到SF或者FF时，调用PduR_LinTpStartOfReception()准备接收，然后调用PduR_LinTpCopyRxData()将数据传送到上层模块。后续在接收到CF时，反复调用PduR_LinTpCopyRxData()向上层传送数据，直到接收完成，调用PduR_LinTpRxIndication()通知上层模块，并通知BswM切换到应用调度表。

  1. 从节点

LinIf在接收到MRF报文时，调用PduR_LinTpStartOfReception()准备接收（FF或者SF），然后调用PduR_LinTpCopyRxData()将数据传送到上层模块。后续在接收到CF时，反复调用PduR_LinTpCopyRxData()向上层传送数据，直到接收完成，调用PduR_LinTpRxIndication()通知上层模块。

用户调用LinTp_Transmit()发起报文发送请求，当收到SRF时，LinIf模块重复调用PduR_LinTpCopyTxData()从上层获取数据，在发送完最后一帧数据后调用PduR_LinTpTxConfirmation()通知上层模块。

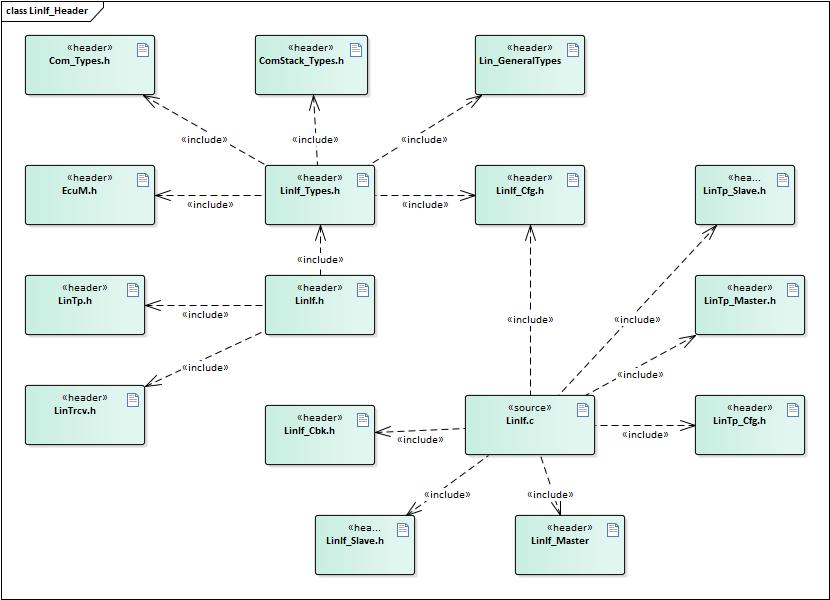

源文件描述

表3-1 LinIf源文件

文件

说明

Linif_Cfg.h

用于定义LinIf模块预编译时用到的宏。

LinIf_Cfg.c

配置参数源文件，包含各个配置项的定义。

LinIf_Cbk.h

实现LinIf模块全部回调函数的声明。

LinIf_Types.h

LinIf模块类型定义头文件。(不含LinTp子模块)

L inif_Internal.h

LinIf模块内部使用的宏，运行时变量类型定义头文件。

LinIf_MemMap.h

LinIf模块函数和变量存储位置定义文件。

LinIf.h

LinIf模块头文件，通过加载该头文件访问LinIf（ 包括LinTp）公开的函数和数据类型。（外部模块使 用时只需要加载LinIf.h，LinTp.h包含在LinIf.h中）

LinIf.c

LinIf模块实现源文件，各API实现在该文件中

LinIf_Master.c

Lin if主节点实现源文件，主节点相关功能实现在该文件中。

LinIf_Master.h

Lin If主节点头文件。通过该文件公开主节点实现对外接口。

LinIf_Slave.c

Lin if从节点实现源文件，主节点相关功能实现在该文件中。

LinIf_Slave.h

Lin If从节点头文件。通过该文件公开主节点实现对外接口。

LinTp.c

LinTp子模块实现源文件，LinTp各API实现在该文件中。

LinTp.h

LinTp子模块头文件 ，通过加载该头文件访问LinTp公开的函数和数据类型。

LinTp_Master.c

Lin Tp主节点实现源文件，主节点相关功能实现在该文件中。

LinTp_Master.h

Lin Tp主节点头文件。通过该文件公开主节点实现对外接口。

LinTp_Slave.c

Lin Tp从节点实现源文件，主节点相关功能实现在该文件中。

LinTp_Slave.h

L inTp从节点头文件。通过该文件公开主节点实现对外接。

L inTp_Internal.c

LinTp子模块内部公用的函数实现源文件。

L inTp_Internal.h

LinTp子模块内部使用的宏，变量类型定义头文件。

LinTp_Types.h

LinTp模块类型定义头文件。


API接口

类型定义

LinIf_SchHandleType类型定义

名称

LinIf_SchHandleType

类型

uint8

范围

0 表示NULL_SCHECULE

1-255 用户定义的调度表ID

描述

调度表ID的数据类型

LinIf_ConfigType类型定义

名称

LinIf_ConfigType

类型

struct

范围

无

描述

用于存放LinIf功能配置信息

LinTp_ConfigType类型定义

名称

LinTp_ConfigType

类型

struct

范围

无

描述

用于存放LinTp功能配置信息

LinTp_Mode类型定义

名称

LinTp_Mode

类型

enum

范围

LINTP_APPLICATIVE_SCHEDULE 切换到应用调度表

LINTP_DIAG_REQUEST 切换到Master Request调度表

LINTP_DIAG_RESPONSE 切换到Slaver Response调度表

描述

指示在诊断模式下LinTp请求切换到哪种类型调度表

输入函数描述

输入模块

API

BswM

BswM_LinTp_RequestMode

Det.h

Det_ReportRuntimeError

Det_ReportError

Com.h

Com_SendSignal

LinSM.h

LinSM_GotoSleepConfirmation

LinSM_GotoSleepIndication

LinSM_ScheduleRequestConfirmation

LinSM_WakeupConfirmation

LinTrcv.h

LinTrcv_CheckWakeup

LinTrcv_GetBusWuReason

LinTrcv_GetOpMode

LinTrcv_SetOpMode

LinTrcv_SetWakeupMode

PduR_LinIf.h

PduR_LinIfRxIndication

PduR_LinIfTriggerTransmit

PduR_LinIfTxConfirmation

PduR_LinTp.h

PduR_LinTpCopyRxData

PduR_LinTpCopyTxData

PduR_LinTpRxIndication

PduR_LinTpStartOfReception

PduR_LinTpTxConfirmation

Lin Driver

Lin_GetStatus

Lin_GoToSleep

Lin_GoToSleepInternal

Lin_SendFrame

Lin_Wakeup

Lin_WakeupInternal

静态接口函数定义

LinIf_Init函数定义

函数名称：

LinIf_Init

函数原型：

void LinIf_Init(const LinIf_ConfigType* ConfigPtr )

服务编号：

0x01

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

ConfigPtr

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

初始化LinIf功能

LinIf_GetVersionInfo函数定义

函数名称：

LinIf_GetVersionInfo

函数原型：

void LinIf_GetVers ionInfo(Std_VersionInfoType* versioninfo)

服务编号：

0x03

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

无

值域

无

输入 输出参数：

无

输出参数：

Versioninfo: 版本信息将被存放 在Versioninfo所指示的结构体中

返回值：

无

功能概述：

获取LinIf功能的版本号

LinIf_Transmit函数定义

函数名称：

LinIf_Transmit

函数原型：

Std_ReturnType LinIf_Transmit(

PduIdType LinTxPduId,

const PduInfoType* PduInfoPtr

)

服务编号：

0x49

同步/异步：

Synchronous

是 否可重入：

Reentrant for different PduIds. Non reentrant for the same PduId.

输入参数：

LinTxPduId: 用 户希望发送的PDU对应的ID。（不是LIN protected ID）

值域

无

PduInfoPtr: 指向一个结构体，包含发 送数据长度（DLC）和数据存放buffer （这个buffer对本函数没有用，数据在 发送时通过相关服务去上层获取数据）

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 发送要求被成功接收

E_NOT_OK:

发送 要求没有被接收，可能由于以下原因：

  • LinIf功能没有初始化

  • LinTxPduId指向的PDU不存在

当前系 统被设置为NULL_SCHECULE(空调度表)

功能概述：

用于请求发送零星帧或 事件触发帧（置位对应的发送标志位）

LinIf_ScheduleRequest函数定义

函数名称：

LinIf_ScheduleRequest

函数原型：

Std_ReturnType LinIf_ScheduleRequest(

NetworkHandleType Channel,

LinIf_SchHandleType Schedule

)

服务编号：

0x05

同步/异步：

Asynchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

Schedule: 新调度表的调度表ID

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 调度表切换请求被成功接收

E_NOT_OK:

调度表切换请 求失败，可能由于以下的原因：

  • LinIf模块没有初始化

  • Channel参数指示的通道不存在

  • Schedule

参数指示的调度表不存在

  • 系统当前处于睡眠(sleep)模式

功能概述：

请求执行新的调度表

LinIf_GotoSleep函数定义

函数名称：

LinIf_GotoSleep

函数原型：

Std_ReturnType LinIf_GotoSleep(

NetworkHandleType Channel

)

服务编号：

0x06

同步/异步：

Asynchronous

是 否可重入：

Non Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 睡眠请 求被成功接受或系统正在执行睡 眠请求或系统已经处于睡眠状态

E_NOT_OK:睡眠请 求失败，可能由于以下的原因：

  • LinIf功能没有初始化

  • Channel参数指示的通道不存在

功能概述：

要求系统切换到睡眠状态

LinIf_WakeUp函数定义

函数名称：

LinIf_WakeUp

函数原型：

Std_ReturnType LinIf_WakeUp (

NetworkHandleType Channel

)

服务编号：

0x07

同步/异步：

Asynchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 唤醒请求被成功接 受或系统当前没有处于睡眠状态

E_NOT_OK:

唤醒 请求失败，可能由于以下原因：

  • LinIf功能没有初始化

  • Channel参数指示的通道不存在

Lin驱动用 于唤醒的函数Lin_Wakeu/Lin_Wak eupInternal函数返回了E_NOT_OK

功能概述：

发起唤醒处理

LinIf_SetTrcvMode函数定义

函数名称：

LinIf_SetTrcvMode

函数原型：

Std_ReturnType LinIf_SetTrcvMode(

NetworkHandleType Channel,

LinTrcv_TrcvModeType TransceiverMode

)

服务编号：

0x08

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

Tr ansceiverMode：需要设置的模式

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 收发 器的模式被成功设置到指定模式

E_NOT_OK:

收发器驱动接口函数返回失败， 或者要求的模式超出允许的范围

功能概述：

将对应 通道的Lin收发器设置到指定模式

LinIf_GetTrcvMode函数定义

函数名称：

LinIf_GetTrcvMode

函数原型：

Std_ReturnType LinIf_GetTrcvMode(

NetworkHandleType Channel,

LinTrcv_TrcvModeType* TransceiverModePtr

)

服务编号：

0x09

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

输入 输出参数：

无

输出参数：

Tra nsceiverModePtr：指向一块内存 ，用于存放获取到的收发器模式

返回值：

Std_ReturnType:

E_OK: 从Lin收发器驱动获取模式成功

E_NOT_OK:

从Lin收发器驱动获取 模式失败，可能由于以下原因：

  • Lin收发器驱动返回了E_NOT_OK

  • Channel参数指示的通道不存在

  • TransceiverModePtr

参数为NULL

功能概述：

获取LIN收发器当前所处的状态

LinIf_GetTrcvWakeupReason函数定义

函数名称：

LinIf_GetTrcvWakeupReason

函数原型：

Std_ReturnType LinIf_GetTrcvWakeupReason(

NetworkHandleType Channel,

L inTrcv_TrcvWakeupReasonType* TrcvWuReasonPtr

)

服务编号：

0x0A

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

输入 输出参数：

无

输出参数：

Trcv WuReasonPtr：指向一块内存，用 于存放获取到的收发器唤醒原因

返回值：

Std_ReturnType:

E_OK: 请求执行成功

E_NOT_OK:

请求 执行失败，可能由于以下原因：

  • Lin收发器驱动返回了E_NOT_OK

  • Channel参数指示的通道不存在

  • TrcvWuReasonPtr 参数为NULL

功能概述：

返回Lin收发器获取到的唤醒原因

LinIf_SetTrcvWakeupMode函数定义

函数名称：

LinIf_SetTrcvWakeupMode

函数原型：

Std_ReturnType LinIf_SetTrcvWakeupMode(

NetworkHandleType Channel,

LinTrcv_TrcvWakeupModeType LinTrcvWakeupMode

)

服务编号：

0x0B

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

LinTrcvWakeupMode: 期望设置的收发器唤醒原因

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 设置成功

E_NOT_OK:

请求失败，可能由于以下原因：

  • Lin收发器驱动返回了E_NOT_OK

  • Channel参数指示的通道不存在

LinTrcvW akeupMode参数要求的模式不合法

功能概述：

用于使能、失能或 清除对应通道上的唤醒事件通知

LinIf_GetPIDTable函数定义

函数名称：

LinIf_GetPIDTable

函数原型：

Std_ReturnType LinIf_GetPIDTable (

NetworkHandleType Channel,

Lin_FramePidType* PidBuffer,

uint8* PidBufferLength

)

服务编号：

0x72

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: 通道ID（Channel index）

值域

无

输入 输出参数：

PidBuff er：获取的PID存放的空间地址。

PidB ufferLength：提供的buffer长度 。返回时，指示复制的PID个数。

输出参数：

无

返回值：

E_OK: 请求被接受。

E_NOT_OK: 出现错误，请求不成功。

功能概述：

获取 所有分配的PID值。顺序和Frame Index一致。仅对于从节点有效。

LinIf_SetPIDTable函数定义

函数名称：

LinIf_SetPIDTable

函数原型：

Std_ReturnType LinIf_SetPIDTable (

NetworkHandleType Channel,

Lin_FramePidType* PidBuffer,

uint8 PidBufferLength

)

服务编号：

0x73

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: Lin通道号

值域

无

P idBuffer：指向要这是的PID值。

无

PidBuffer Length：提供的PidBuffer长度。

无

输入 输出参数：

无

输出参数：

无

返回值：

E_OK: 请求被接受。

E_NOT_OK: 出现错误，请求不成功。

功能概述：

根据Frame Index设置PID。仅用于从节点。

LinIf_GetConfiguredNAD函数定义

函数名称：

LinIf_GetConfiguredNAD

函数原型：

Std_ReturnType LinIf_GetConfiguredNAD (

NetworkHandleType Channel,

uint8* Nad

)

服务编号：

0x70

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: Lin通道号

值域

无

输入 输出参数：

无

输出参数：

Nad：从节点配置的NAD

返回值：

E_OK: 请求被接受。

E_NOT_OK: 出现错误，请求不成功。

功能概述：

获取当 前被配置的NAD。仅用于从节点。

LinIf_SetConfiguredNAD函数定义

函数名称：

LinIf_SetConfiguredNAD

函数原型：

Std_ReturnType LinIf_SetConfiguredNAD (

NetworkHandleType Channel,

uint8 Nad

)

服务编号：

0x71

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: Lin通道号

值域

无

Nad：新Nad

无

输入 输出参数：

无

输出参数：

无

返回值：

E_OK: 请求被接受。

E_NOT_OK: 出现错误，请求不成功。

功能概述：

设置 当前节点的NAD。仅用于从节点。

LinIf_CancelTransmit函数定义

函数名称：

LinIf_CancelTransmit

函数原型：

Std_ReturnType LinIf_CancelTransmit(

PduIdType LinTxPduId

)

服务编号：

0x0C

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

LinTxPduId: 想要取消发送的PDU ID

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_NOT_OK: 该函数永远返回E_NOT_OK

功能概述：

该函数为dummy函 数，为了兼容接口（存在于4.2. 2版本，R19-11版本删除该函数）

LinIf_CheckWakeup函数定义

函数名称：

LinIf_CheckWakeup

函数原型：

Std_ReturnType LinIf_CheckWakeup(

EcuM_WakeupSourceType WakeupSource

)

服务编号：

0x60

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

WakeupSource: 唤醒源类型

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

Std_ReturnType:

E_OK: 函数成功执行

E_NOT_OK: 传入 了定义范围外的WakeupSource， 或函数在实行工程中遇到了问题

功能概述：

当EcuM 收到一个Lin通道的唤醒通知后， 会调用本函数用来确认唤醒事件

LinIf_WakeupConfirmation函数定义

函数名称：

LinIf_WakeupConfirmation

函数原型：

void LinIf_WakeupConfirmation(

EcuM_WakeupSourceType WakeupSource

)

服务编号：

0x61

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

WakeupSource: 唤醒源类型

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

在确认 唤醒（CheckWakeup）或上电后， Lin驱动或Lin收发器检测到成功 唤醒后会调用该函数报告唤醒源

LinIf_HeaderIndication函数定义

函数名称：

LinIf_HeaderIndication

函数原型：

Std_ReturnType LinIf_HeaderIndication (

NetworkHandleType Channel,

Lin_PduType* PduPtr

)

服务编号：

0x78

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: Lin通道号

值域

无

输入 输出参数：

PduPtr：提供接收到的PID，以 及一个用于存放数据的buffer。

返回时长度，Checksum，报文类 型作为输出返回。如果报文类型 为LIN_FRAMERESPONSE_TX，SDU数 据buffer中存放要发送的数据。

输出参数：

无

返回值：

E_OK: 请求被接受

E_NOT_OK: 出现错误，请求失败

功能概述：

Li n驱动在接收到Header时，调用该 函数通知LinIf。仅用于从节点。

LinIf_RxIndication函数定义

函数名称：

LinIf_RxIndication

函数原型：

void LinIf_RxIndication (

NetworkHandleType Channel,

uint8* Lin_SduPtr

)

服务编号：

0x79

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

Channel: Lin通道号

值域

无

Lin _SduPtr：指向接收到的Response

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

Lin驱动在接收到Response时，调 用该函数通知LinIf，并将Respon se传递给LinIf。仅用于从节点。

LinIf_TxConfirmation函数定义

函数名称：

LinIf_TxConfirmation

函数原型：

void LinIf_TxConfirmation (

NetworkHandleType Channel

)

服务编号：

0x7A

同步/异步：

Synchronous

是 否可重入：

Reentrant for different Channels. Non reentrant for the same Channel.

输入参数：

Channel: Lin通道号

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

Lin驱动在成功发送Resp onse时，调用该函数通知LinIf。

LinIf_LinErrorIndication函数定义

函数名称：

LinIf_LinErrorIndication

函数原型：

void LinIf_LinErrorIndication (

NetworkHandleType Channel,

Lin_SlaveErrorType ErrorStatus

)

服务编号：

0x7B

同步/异步：

Synchronous

是 否可重入：

Reentrant for different Channels. Non reentrant for the same Channel.

输入参数：

Channel: Lin通道号

值域

无

ErrorStatus: 检测到的错误

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

Lin驱动在处理Header和R esponse时，检测到错误会调用该 接口通知LinIf。仅用于从节点。

LinIf_MainFunction函数定义

函数名称：

LinIf_MainFunction

函数原型：

void LinIf_MainFunction(void)

服务编号：

0x80

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

无

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

LinIf模块的主处理函 数。所有channel均使用该主函数 进行周期调度，使用同一个周期 （周期设定配置项为LinIfTimeBa se）（该接口按照422规范设计）

LinTp_Init函数定义

函数名称：

LinTp_Init

函数原型：

void LinTp_Init(const LinTp_ConfigType* ConfigPtr )

服务编号：

0x40

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

Confi gPtr：指向LinTp功能配置结构体

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

LinTp功能初始化函数

LinTp_Transmit函数定义

函数名称：

LinTp_Transmit

函数原型：

Std_ReturnType LinTp_Transmit(

PduIdType LinTpTxSduId,

const PduInfoType* LinTpTxInfoPtr

)

服务编号：

0x53

同步/异步：

Synchronous

是 否可重入：

Reentrant for different PduIds. Non reentrant for the same PduId.

输入参数：

LinT pTxSduId：需要发送数据的N-SDU ID

值域

无

L inTpTxInfoPtr：一个结构体指针 ，指向的对象包含：①指向N-SDU Buffer的指针 ②buffer的长度

无

输入 输出参数：

无

输出参数：

无

返回值：

E_OK: TP发送请求被成功接收

E_NOT_OK: TP发送请求被拒绝

功能概述：

请求发送LinTp数据

LinTp_GetVersionInfo函数定义

函数名称：

LinTp_GetVersionInfo

函数原型：

void LinTp_GetVersionInfo(

Std_VersionInfoType* versioninfo

)

服务编号：

0x42

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

无

值域

无

输入 输出参数：

无

输出参数：

Versioni nfo：存放版本信息的结构体地址

返回值：

无

功能概述：

获取LinTp功能版本信息

LinTp_Shutdown函数定义

函数名称：

LinTp_Shutdown

函数原型：

void LinTp_Shutdown(void)

服务编号：

0x43

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

无

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

关闭LinTp功能

LinTp_CancelTransmit函数定义

函数名称：

LinTp_CancelTransmit

函数原型：

Std_ReturnType LinTp_CancelTransmit(

PduIdType LinTpTxSduId

)

服务编号：

0x46

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

LinTpT xSduId：指示想要取消发送的Sdu ID

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

E_NOT_OK

功能概述：

该函数是为了接口的兼 容性提供的假函数（存在于4.2. 2版本，R19-11版本删除该函数）

LinTp_ChangeParameter函数定义

函数名称：

LinTp_ChangeParameter

函数原型：

Std_ReturnType LinTp_ChangeParameter(

PduIdType id,

TPParameterType parameter,

uint16 value

)

服务编号：

0x44

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

Id： 想要修改的参数的N-SDU ID

值域

无

Parameter：想要修改的参数

无

Value: 参数的新值

无

输入 输出参数：

无

输出参数：

无

返回值：

E_NOT_OK

功能概述：

该函数是 为了接口的兼容性提供的假函数

LinTp_CancelReceive函数定义

函数名称：

LinTp_CancelReceive

函数原型：

Std_ReturnType LinTp_CancelReceive(

PduIdType LinTpRxSduId

)

服务编号：

0x47

同步/异步：

Synchronous

是 否可重入：

Non Reentrant

输入参数：

LinTpRxSduId： 想要取消接收的N-SDU ID

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

E_NOT_OK

功能概述：

该函数是为了接口的兼 容性提供的假函数（存在于4.2. 2版本，R19-11版本删除该函数）

可配置函数定义

< User >_ScheduleRequestConfirmation函数定义

函数名称：

< User >_ScheduleRequestConfirmation

函数原型：

void < User > _ScheduleRequestConfirmation(

NetworkHandleType channel,

LinIf_SchHandleType schedule

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

channel 通道ID

值域

无

schedule 新调度表ID

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

当进度表变更请求 被执行时，LinIf将调用这个函数

< User >_GotoSleepConfirmation函数定义

函数名称：

< User >_GotoSleepConfirmation

函数原型：

void < User >_GotoSleepConfirmation(

NetworkHandleType channel,

boolean success

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

channel 通道ID

值域

无

success 如果成功发送goto sleep，则为True，否则为false

true/false

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

当go to sleep命令在总线上发送成功/ 失败时，LinIf将调用这个函数。

< User >_WakeupConfirmation函数定义

函数名称：

void < User >_WakeupConfirmation

函数原型：

void < User >_WakeupConfirmation(

NetworkHandleType channel,

boolean success

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant

输入参数：

channel 通道ID

值域

无

success 如果成功发送 wakeup，则为True，否则为false

true/false

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

当wakeup命令在总线上发送成功 /失败时，LinIf将调用这个函数

<User_TriggerTransmit>函数定义

函数名称：

<User_TriggerTransmit>

函数原型：

Std_ReturnType <User_TriggerTransmit>(

PduIdType TxPduId,

PduInfoType* PduInfoPtr

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant for different PduIds. Non reentrant for the same PduId.

输入参数：

TxPduId 请求被传输的SDU的ID

值域

无

输入 输出参数：

PduInfoPtr SDU的buffer

输出参数：

无

返回值：

Std_ReturnType

功能概述：

LinIf调用 该接口从上层获取要发送的数据

<User_TxConfirmation>函数定义

函数名称：

<User_TxConfirmation>

函数原型：

void <User_TxConfirmation>(

PduIdType TxPduId

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant for different PduIds. Non reentrant for the same PduId.

输入参数：

TxPduId 请求被传输的SDU的ID

值域

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

LinIf调用该函数通知PDU发 送成功（当前代码版本为4.2.2）

<User_RxIndication>函数定义

函数名称：

<User_RxIndication>

函数原型：

void <User_RxIndication>(

PduIdType RxPduId,

const PduInfoType* PduInfoPtr

)

服务编号：

无

同步/异步：

Synchronous

是 否可重入：

Reentrant for different PduIds. Non reentrant for the same PduId.

输入参数：

RxPduId 接收Pdu Id

值域

无

PduInfoPtr Pdu信息

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

LinIf调用该函数 通知将接收到PDU传递给上层模块

配置

LinIf Generael


图5-1 LinIf General容器配置图

表5‑1 LinIf General属性描述

** UI名称**

描述

LinI fCancelT ransmitS upported

取值范围

true/false

默认取值

false

参数描述

当设置为false 时API： LinI f_CancelTransmit/LinT p_CancelReceive不可用

依赖关系

无

Lin IfDevErr orDetect

取值范围

true/false

默认取值

true

参数描述

打开或关闭默认错误跟 踪器（Det）检测和通知

依赖关系

无

LinIf Multiple DriversS upported

取值范围

true/false

默认取值

false

参数描述

指示是否支持复数驱动

依赖关系

无

LinIfMul tipleTrc vDriverS upported

取值范围

true/false

默认取值

false

参数描述

指示是 否支持复数收发器驱动

依赖关系

无

LinIfNc Optional RequestS upported

取值范围

true/false

默认取值

false

参数描述

指示是否支持Assign NAD和Conditional Change NAD命令

依赖关系

LinIfChannel->LinI fNodeType中至少有一个 节点为主节点时，该参 数才可以被设置为True

LinIfR esponseE rrorSign alChange dCallout

取值范围

合法的C语言函数名

默认取值

无

参数描述

当response error sig nal发生改变时，调用该 函数。仅用于从节点。

依赖关系

LinIfChannel ->LinIfNodeType中至少 有一个节点为从节点时 ，该参数才可以被配置

LinIf SaveConf iguratio nCallout

取值范围

合法的C语言函数名

默认取值

无

参数描述

当save configurat ion命令执行时，调用该 函数。仅用于从节点。

依赖关系

LinIfChannel ->LinIfNodeType中至少 有一个节点为从节点时 ，该参数才可以被配置

LinIfTpS upported

取值范围

true/false

默认取值

false

参数描述

指 示是否支持TP，当前不 可选择，不支持TP功能

依赖关系

无

LinIfTrc vDriverS upported

取值范围

true/false

默认取值

false

参数描述

指示是否支持Lin收发器

依赖关系

无

Lin IfVersio nInfoApi

取值范围

true/false

默认取值

false

参数描述

指示LinIf_GetVe rsionInfo函数是否可用

依赖关系

无

LinIfPub licCddHe aderFile

取值范围

字符串

默认取值

无

参数描述

用 于输入CDD驱动的头文件

依赖关系

无

LinIfSle epModeFr ameDelay

取值范围

0.001 - 10.0

默认取值

4.0

参数描述

发送睡眠 指令后，经过该时间过 后，确认总线是否睡眠

依赖关系

无

LinI fWakeupS upported

取值范围

true/false

默认取值

false

参数描述

表 示LinIf是否支持Wakeup

依赖关系

无

LinIfGlobalConfig


图5-2 LinIfGlobalConfig容器配置图

表5‑2 LinIfGlobalConfig属性描述

U I名称

描述*

LinIfT imeBase

取 值范围

0.001-65.535

默认取值

0.005

参 数描述

主处理函数的 调用周期（单位：秒）

依 赖关系

无

LinIf Channel

取 值范围

无

默认取值

false

参 数描述

用于添加Channel对象， 详细参照5.2.1章节介绍

依 赖关系

无

LinIf Channel


图5-3 LinIf Channel容器配置图

表5‑3 LinIf Channel属性描述

UI 名称

描述

L inIfBu sIdleT imeout Period

取值范围

4.0-10.0

默认取值

4

参数描述

总线空闲时间

依赖关系

无

LinI fGotoS leepCo nfirma tionUL

取值范围

LINSM / CDD

默认取值

无

参数描述

G o-to-sleep命令的确认 通知，通知的上层模块

依赖关系

无

Got oSleep Confir mation

取值范围

合法的函数名

默认取值

LinSM _GotoSleepC onfirmation

参数描述

Go-to-sle ep命令的确认通知函数

依赖关系

无

Li nIfGot oSleep Indica tionUL

取值范围

LINSM / CDD

默认取值

无

参数描述

Go- to-sleep命令通知的上 层模块,仅用于从节点

依赖关系

从节点必须配置该参数

G otoSle epIndi cation

取值范围

合法的函数名

默认取值

无

参数描述

Go-to-sleep 命令通知上层模块调用 的函数，仅用于从节点

依赖关系

无

LinI fMaxFr ameCnt

取值范围

0 .. 65535

默认取值

无

参数描述

LinI f支持的最大的Frame数

依赖关系

无

L inIfSc hedule Change NextTi meBase

取值范围

TRUE / FALSE

默认取值

FALSE

参数描述

指 示是否在下个Entry到 来时切换调度表。如果 设置为FALSE则在该调 度表执行完后切换调度 表。设置为TRUE，在发 送或者接收报文进行状 态检查后切换调度表。

依赖关系

设置为TRUE时 ，该通道必须为主节点

LinI fSched uleReq uestCo nfirma tionUL

取值范围

LINSM / CDD

默认取值

无

参数描述

调度表 切换成功执行后的通知 函数，通知的上层模块

依赖关系

只有 主节点可以配置该参数

Sch eduleR equest Confir mation

取值范围

合法的函数名

默认取值

LinSM_Sched uleRequestC onfirmation

参数描述

调度表切换通知函数

依赖关系

无

LinIf Startu pState

取值范围

NORMAL / SLEEP

默认取值

NORMAL

参数描述

Lin通 道在启动后所处的状态

依赖关系

无

L inIfWa keupCo nfirma tionUL

取值范围

LINSM / CDD

默认取值

无

参数描述

Wakeup通知 函数，通知的上层模块

依赖关系

无

Wakeup Confir mation

取值范围

合法的函数名

默认取值

Li nSM_WakeupC onfirmation

参数描述

Wakeup通知函数

依赖关系

无

Lin IfChan nelRef

取值范围

无

默认取值

无

参数描述

参照的Lin驱动的 通道（LinIf的通道对 应的Lin驱动的通道）

依赖关系

无

L inIfCo mMNetw orkHan dleRef

取值范围

无

默认取值

无

参数描述

参照的ComM中 的通道号（LinIf的通 道对应的ComM的通道）

依赖关系

无

LinIfFrame


图5-4 LinIfFrame容器配置图

表5‑4 LinIfFrame属性描述

** UI名称**

描述

L inIfChec ksumType

取值范围

CLASSIC / ENHANCED

默认取值

无

参数描述

报 文使用的checksum类型

依赖关系

LinI fFrameType为MRF/SRF时 ，该参数必须为CLASSIC

LinI fFrameId

取值范围

0x00-0x3F

默认取值

无

参数描述

报文ID（ 不包含校验的原始ID）

依赖关系

LinIfFrameType 为MRF，该值必须为0x3C

LinIfFrameType 为SRF，该值必须为0x3D

LinIfPro tectedId

取值范围

无

默认取值

无

参数描述

报文PID（该 参数不可配置，自动根 据LinIfFrameId计算）

依赖关系

无

LinIfFr ameIndex

取值范围

0-63

默认取值

无

参数描述

该报文的PI D序号，该序号用于节点 配置命令AssignFrameId entifierRange时，定位 Frame。仅用于从节点。

依赖关系

无

LinIfF rameType

取值范围

ASSIGN

ASSIGN_FRAME_ID_RANGE

ASSIGN_NAD

CONDITIONAL

EVENT_TRIGGERED

FREE

MRF

SAVE_CONFIGURATION

SPORADIC

SRF

UNASSIGN

UNCONDITIONAL

默认取值

无

参数描述

报文类型

依赖关系

1. Lin IfFrameType为SPORADIC 时，该Frame下的LinIfS ubstitutionFrames容器 中至少要配置一个对象

2. LinIfFrameType为EV ENT-TRIGGERED时，对于 主节点，LinIfSubstit utionFrames容器必须为 空，对于从节点LinIfS ubstitutionFrames容器 中至少要配置一个对象

3. 对于 从节点，LinIfFrameTyp e只能配置为以下几种： UNCONDITIONAL,MRF,SRF

or EVENT-TRIGGERED
LinIfTxPdu/LinIfRxPdu

根据被配置的报文是发送报文还是接收报文，选择配置LinIfTxPdu还是LinIfRxPdu。

当报文为发送报文时，需要配置LinIfTxPdu。当报文为接收报文时，需要配置LinIfRxPdu。

  1. LinIfTxPdu


图5-5 LinIfTxPdu容器配置图

表5‑5 LinIfTxPdu属性描述

UI名称*

描述

Lin IfTxConfi rmationUL

取值范围

无

默认取值

P DUR_TxCon firmation

参数描述

用 于表示<User_TxConfi rmation>接口的名字。

当LinIfUserTxUL为PDU R时，该接口的名字为P DUR_TxConfirmation。

当LinIfUserT xUL为CDD时，该接口的 名字是不确定的，用户 根据自己的定义填入。

依赖关系

无

Lin IfTxPduId

取值范围

0 .. 65535

默认取值

无

参数描述

P duId，上层模块用来识 别Pdu的标识符（自动 生成，用户无需关心）

依赖关系

无

LinIfT xTriggerT ransmitUL

取值范围

无

默认取值

PD UR_Trigge rTransmit

参数描述

用 于表示<User_TriggerT ransmit>接口的名字。

当 LinIfUserTxUL为PDUR 时，该接口的名字为PD UR_TriggerTransmit。

当LinIfUse rTxUL为CDD时，该接口 的名字是不确定的，用 户根据自己的定义填入

依赖关系

无

LinI fUserTxUL

取值范围

CDD / PDUR

默认取值

PDUR

参数描述

用于确定哪 个上层模块会触发LinT xPdu的发送（通过调用 <User_TriggerTransmi t>接口）和当LinTxPdu 发送成功后通知哪个模 块（通过调用<User_T xConfirmation>接口）

依赖关系

无

LinI fTxPduRef

取值范围

无

默认取值

无

参数描述

指向一个EC UC中定义的PDU，将Lin IfTxPdu和Pdu关联起来

依赖关系

无

  1. LinIfRxPdu


图5-6 LinIfRxPdu容器配置图

表5‑6 LinIfRxPdu属性描述

UI名称*

描述

LinIf UserRxInd icationUL

取值范围

PDUR / CDD

默认取值

PDUR

参数描述

用 于指示当成功接收到Li nIfRxPdu时，通知哪个 上层模块（通过<User _RxIndication>接口）

依赖关系

无

L inIfRxInd icationUL

取值范围

无

默认取值

Pd uR_LinIfRx Indication

参数描述

用于定义<User_RxInd ication>接口的名字。

当LinIfUserRx IndicationUL为PDUR时 ，该接口的名字为PDUR _LinIfRxIndication。

当LinIfUserRxIndic ationUL为CDD时，该接 口的名字不确定，用户 根据自己的定义填入。

依赖关系

无

LinI fRxPduRef

取值范围

无

默认取值

无

参数描述

指向一个EC UC中定义的PDU，将Lin IfRxPdu和Pdu关联起来

依赖关系

无
LinIfFixedFrameSdu

该容器仅在LinIfFrameType设置为以下类型时LINIF_ASSIGN / LINIF_ASSIGN_FRAME_ID_RANGE / LINIF_ASSIGN_NAD / LINIF_CONDITIONAL /LINIF_FREE / LINIF_SAVE_CONFIGURATION / LINIF_UNASSIGN才需要配置。

容器内固定含有8个子容器，用于输入8个字节数据。

image9image10

图5-7 LinIfRxPdu容器配置图

表5‑7 LinIfRxPdu属性描述

** UI名称**

描述

L inIfFixe dFrameSd uBytePos

取值范围

0-7

默认取值

无

参数描述

表示8 个字节中的位置（自动 生成，用户无需配置）

依赖关系

无

L inIfFixe dFrameSd uByteVal

取值范围

0 .. 255

默认取值

无

参数描述

0-7字节对应位置的值

依赖关系

无
LinIfSubstitutionFrames

该容器用于指定零星帧关联的无条件帧。仅在LinIfFrameType设置为LINIF_SPORADIC时才需要本容器。


图5-8 LinIfSubstitutionFrames容器配置图

表5‑8 LinIfSubstitutionFrames属性描述

UI名称*

描述

LinIfFram ePriority

取值范围

0 .. 255

默认取值

无

参数描述

表示Sub stituteFrame的优先级 。0表示最高优先级。

依赖关系

无

LinIf Substitut eFrameRef

取值范围

无

默认取值

无

参数描述

指向一个无条件帧， 使之与零星帧关联起来

依赖关系

该参 数引用的Frame帧类型 只能是UNCONDITIONAL

LinIfNodeType

注意：LinIfNodeTypes容器不能为空，必选选择配置为LinIfMaster或者LinIfSlave。

LinIfMaster


图5-9 LinIfJitter容器配置图

表5‑9 LinIfJitte属性描述

UI名称

描述

LinIf Jitter

取值范围

0 .. 0.255

默认取值

无

参数描述

该参数定义了time base tick到header sending start point (falling edge of break field)之间最大到 最小值之间的延时时间

依赖关系

无
LinIfSlave


图5-10 LinIfSlave容器配置图

表5‑10 LinIfSlave属性描述

** UI名称**

描述

LinIfLi nProtoco lVersion

取值范围

ISO17987/LIN 13/LIN20/LIN21/LIN22

默认取值

无

参数描述

定义从节点版本号

依赖关系

无

LinIfRes ponseErr orSignal

取值范围

引 用到Com中定义的信号

默认取值

无

参数描述

关 联response_error信号

依赖关系

无

Lin IfNodeCo nfigurat ionIdent ificatio

n

取值范围

容器

默认取值

无

参数描述

用于 定义节点配置相关参数

依赖关系

无
LinIfNodeConfigurationIdentification


图5-11 LinIfNodeConfigurationIdentification容器配置图

表5‑11 LinIfNodeConfigurationIdentification属性描述

UI名称*

描述

LinIfConf iguredNAD

取值范围

1..125

默认取值

无

参数描述

从节点配置的NAD

依赖关系

无

LinIfF unctionId

取值范围

0 .. 65535

默认取值

无

参数描述

Function Id

依赖关系

无

LinIfI nitialNAD

取值范围

1..125

默认取值

无

参数描述

从节点初始NAD

依赖关系

无

LinIfN asTimeout

取值范围

0..1

默认取值

无

参数描述

N_As超时时间

依赖关系

无

LinIfS upplierId

取值范围

0 .. 32767

默认取值

无

参数描述

Supplier Id

依赖关系

无

LinIf VariantId

取值范围

0 .. 255

默认取值

无

参数描述

Variant Id

依赖关系

无

LinIfScheduleTable

注意：对于从节点，LinIfScheduleTables容器必须为空，对于主节点，LinIfScheduleTables容器中不能为空，至少要有一个LinIfScheduleTable对象


图5-12 LinIfScheduleTable容器配置图

表5‑12 LinIfScheduleTable属性描述

UI名称*

描述

L inIfResum ePosition

取值范围

CONTINUE_AT_IT_POINT / START_FROM_BEGINNING

默认取值

无

参数描述

定义本 调度表被RUN_ONCE类型 的调度表中断后，恢复 后从什么地方开始运行

依赖关系

无

Lin IfRunMode

取值范围

RUN_CONTINUOUS / RUN_ONCE

默认取值

无

参数描述

定义调度表执行的次数

依赖关系

无

LinIf ScheduleT ableIndex

取值范围

无

默认取值

无

参数描述

调度表的 ID号，上层通过该ID唯 一的确定一个调度表。

ID号0在每个通道 中都表示NULL_SCHEDU LE（本参数不可配，工 具自动从0开始分配）

依赖关系

无

  1. LinIfEntry


图5-13 LinIfEntry容器配置图

表5‑13 LinIfEntry属性描述

UI名称*

描述

L inIfDelay

取值范围

0 .. 0.255

默认取值

无

参数描述

到调度表 的下一个Entry之间的 延时时间（单位：秒）

依赖关系

无

LinIfE ntryIndex

取值范围

0 .. 255

默认取值

无

参数描述

Entry的编 号（本参数工具会自动 分配，用户无需关心）

依赖关系

无

LinIfCol lisionRes olvingRef

取值范围

无

默认取值

无

参数描述

参照到一个冲突解决 调度表，本参数只有在 LinIfFrameRef参数对 应的Fame类型为EventT rigger类型时需要设置

依赖关系

无

LinI fFrameRef

取值范围

无

默认取值

无

参数描述

指 向本Entry对应的Frame

依赖关系

无

LinIfTrcvIdRef


图5-14 LinIfTrcvIdRef容器配置图

表5‑14 LinIfTrcvIdRef属性描述

UI名称*

描述

LinIf TrcvIdRef

取值范围

无

默认取值

无

参数描述

指向LinIf通道对应的 Trcv通道，仅在LinTr cv模块启用时需要配置

依赖关系

无

LinIfLinDriverApi


图5-15 LinIfLinDriverApi容器配置图

表5‑15 LinIfLinDriverApi属性描述

UI名称

描述

Li nGetStatus

取值范围

合法的C语言函数名

默认取值

Lin _GetStatus

参数描述

LinD river中定义的Lin_Ge tStatus函数的函数名

注 ：LinIf文档中描述和 LinDriver层的交互时 使用的都是类似Lin_ GetStatus这样的函数 名，但是由于可能存 在多个Driver的情况 ，LinDriver层在实现 这些函数的时候，使 用的是添加了Vendor_ Id和Type_Id的名字， 例如Lin_17_AscLin_ GetStatus，所以需要 在工具中输入驱动中 使用的函数名，下同

依赖关系

从节 点时不需要使用该函 数，该参数不可配置

Li nGoToSleep

取值范围

合法的C语言函数名

默认取值

Lin _GoToSleep

参数描述

LinD river中定义的Lin_Go ToSleep函数的函数名

依赖关系

从节 点时不需要使用该函 数，该参数不可配置

LinGoToSle epInternal

取值范围

合法的C语言函数名

默认取值

L in_GoToSle epInternal

参数描述

LinDriver中定 义的Lin_GoToSleepI nternal函数的函数名

依赖关系

无

Li nSendFrame

取值范围

合法的C语言函数名

默认取值

Lin _SendFrame

参数描述

LinD river中定义的Lin_Se ndFrame函数的函数名

依赖关系

从节 点时不需要使用该函 数，该参数不可配置

LinWakeup

取值范围

合法的C语言函数名

默认取值

Lin_Wakeup

参数描述

L inDriver中定义的Lin _Wakeup函数的函数名

依赖关系

无

LinWake upInternal

取值范围

合法的C语言函数名

默认取值

Lin_Wake upInternal

参数描述

LinDriver 中定义的Lin_WakeupI nternal函数的函数名

依赖关系

无

LinC heckWakeup

取值范围

合法的C语言函数名

默认取值

Lin_C heckWakeup

参数描述

LinDri ver中定义的Lin_Chec kWakeup函数的函数名

依赖关系

无

LinTpGeneral


图5-16 LinTpGeneral容器配置图

表5‑16 LinTpGeneral属性描述

UI名称

描述

Lin TpChangePa rameterApi

取值范围

STD_ON / STD_OFF

默认取值

无

参数描述

表示Li nTp_ChangeParameter Request接口是否可用

依赖关系

无

LinTpVers ionInfoApi

取值范围

STD_ON / STD_OFF

默认取值

无

参数描述

表示LinTp_GetVers ionInfo函数是否可用

依赖关系

无

LinTpGlobalConfig


图5-17 LinTpGlobalConfig容器配置图

表5‑17 LinTpGlobalConfig属性描述

UI名称

描述

Lin TpMaxNumbe rOfRespPen dingFrames

取值范围

0 .. 65535

默认取值

5

参数描述

表示允许的response pending frames的次数

依赖关系

无

LinTpMa xRxNSduCnt

取值范围

0 .. 65535

默认取值

无

参数描述

对大允许 配置的RxNSdu的个数

依赖关系

无

LinTpMa xTxNSduCnt

取值范围

0 .. 65535

默认取值

无

参数描述

对大允许 配置的TxNSdu的个数

依赖关系

无

LinTpP2Max

取值范围

0.05 .. 2

默认取值

2

参数描述

P2*时间参数

依赖关系

无

Lin TpP2Timing

取值范围

0.05 .. 0.5

默认取值

0.5

参数描述

P2时间参数

依赖关系

无

LinTpChannelConfig


图5-18 LinTpChannelConfig容器配置图

表5‑18 LinTpChannelConfig属性描述

UI名称

描述

LinT pDropNotRe questedNad

取值范围

STD_ON / STD_OFF

默认取值

STD_ON

参数描述

表示是否丢弃为请求 节点发送的诊断报文

依赖关系

无

Lin TpSchedule ChangeDiag

取值范围

STD_ON / STD_OFF

默认取值

STD_ON

参数描述

表示 是否调用BswM_LinTp_ RequestMode()接口请 求切换到诊断调度表

依赖关系

无

LinT pLinDriver ChannelRef

取值范围

LIN驱动通道

默认取值

无

参数描述

TP通 道对应的LIN驱动通道

依赖关系

无

LinTp ChannelRef

取值范围

ComM通道

默认取值

无

参数描述

T P通道对应的ComM通道

依赖关系

无
LinTpRxNSdu


图5-19 LinTpRxNSdu容器配置图

表5‑19 LinTpRxNSdu属性描述

UI名称

描述

LinTpNcr

取值范围

0 .. 1

默认取值

无

参数描述

N_Cr参数时间。

依赖关系

无

Lin TpRxNSduId

取值范围

0 .. 65535

默认取值

无

参数描述

LinTpRxNSduPduRef 引用的RxNS du在LinTp在分配的ID

依赖关系

无

LinT pRxNSduNad

取值范围

0 .. 255

默认取值

0x0

参数描述

NAD定义

依赖关系

无

LinT pLinDriver ChannelRef

取值范围

LIN通道

默认取值

无

参数描述

该R xNSdu所属的驱动通道

依赖关系

无

LinTpRx NSduPduRef

取值范围

ECUC中定义的PDU

默认取值

无

参数描述

引用到一个PDU

依赖关系

无

L inTpRxNSdu ChannelRef

取值范围

ComM通道

默认取值

无

参数描述

该R xNSdu所属的ComM通道

依赖关系

无
LinTpTxNSdu


图5-20 LinTpTxNSdu容器配置图

表5‑20 LinTpTxNSdu属性描述

UI名称

描述

LinT pMaxBufReq

取值范围

0 .. 255

默认取值

10

参数描述

表示LinTp从上层 获取数据时，当上层 没有可用数据时，Lin Tp最多retry的次数。

依赖关系

无

LinTpNas

取值范围

0 .. 1

默认取值

0.5

参数描述

N_As参数时间。

依赖关系

无

LinTpNcs

取值范围

0 .. 1

默认取值

无

参数描述

N_Cs参数时间。

依赖关系

无

Lin TpTxNSduId

取值范围

0 .. 65535

默认取值

无

参数描述

LinTpTxNSduPduRef 引用的RxNS du在LinTp在分配的ID

依赖关系

无

LinT pTxNSduNad

取值范围

0 .. 255

默认取值

0x0

参数描述

NAD定义

依赖关系

无

LinT pLinDriver ChannelRef

取值范围

LIN通道

默认取值

无

参数描述

该T xNSdu所属的驱动通道

依赖关系

无

LinTpTx NSduPduRef

取值范围

ECUC中定义的PDU

默认取值

无

参数描述

引用到一个PDU

依赖关系

无

L inTpTxNSdu ChannelRef

取值范围

ComM通道

默认取值

无

参数描述

该T xNSdu所属的ComM通道

依赖关系

无
