UdpNm产品参考手册

缩写词注解

** 缩写词**

英文全称

中文解释

API

Application Programming Interface

应用程序接口

BSW

Basic Software

基础软件模式管理

EthIf

Ethernet Interface

以太网接口模块

DEM

Diagnostic Event Manager

诊断事件管理模块

DET

Default Error Tracer

默认错误检测模块

NM

Network Management

网络管理

PDU

Protocol Data Unit

协议数据单元

SDU

Service Data Unit

服务数据单元

PNI

Partial Network Information

部分网络信息

PN

Partial Network

部分网络

PNC

Partial Network Cluster

部分网络集群

ERA

External Request Array

外部请求集合

EIRA

External and Internal Request Array

外部和内部请求集合

UdpNm

Udp Network Management

Udp网络管理

CBV

Control Bit Vector

控制位向量

CWU

Car Wakeup

车辆唤醒

TCP/IP

A family of communication protocols used in computer networks

计算机 网络中使用的一系列通信协议

UDP

User Datagram Protocol

用户数据报协议

SoAd

Socket Adapter

Socket适配层

简介

UdpNm模块的核心功能是协调网络正常运行和总线睡眠模式之间的转换，除此之外，还提供了可选功能，例如检测当前节点或检测其他所有节点是否准备休眠等。

UdpNm提供网络管理接口（Nm）和TCP/IP协议栈之间的适配。UdpNm通过调用SoAd模块的发送API来传输数据，并提供接收API给SoAd用于接收下层网络管理报文。Nm模块调用UdpNm模块API来更改UdpNm的当前状态机状态，UdpNm的状态机模式切换需要通知给Nm模块。


图1-1 UdpNm模块位置示意图

UdpNm模块的主要功能为：

1、协调网络正常运行和总线睡眠模式之间的转换

2、可选功能

  1. 检测远程睡眠指令功能

  2. 用户数据功能

  3. 被动模式功能

    1. NM PDU Rx指示功能

    2. 状态变化通知功能

    3. 通讯控制功能

    4. NM协调器同步支持功能

3、局部联网（PN）功能

4、车辆唤醒功能

参考资料

[1] AUTOSAR_SWS_SocketAdaptor.pdf，R19-11

[2] AUTOSAR_SWS_UDPNetworkManagement.pdf，R19-11

[3] AUTOSAR_SWS_NetworkManagementInterface.pdf，R19-11

[4] AUTOSAR_SWS_COMManager.pdf，R19-11

功能描述

AUTOSAR UdpNm基于分散的直接网络管理策略，这意味着每个网络节点仅根据在通信系统内接收和/或发送报文，执行自给自足的活动。

AUTOSAR UdpNm协调算法基于周期性的NM数据包，集群中的所有节点都通过广播传输接收这些数据包。 接收到NM数据包表明发送节点要保持NM集群处于唤醒状态。 如果任何节点准备好进入总线睡眠模式，它将停止发送NM数据包，但是只要接收到来自其他节点的NM数据包，它就会推迟过渡到总线睡眠模式。如果在专用计时器超时前都未接收到NM数据包，则每个节点都会启动到总线休眠模式的转换。UdpNm通过状态机切换和各状态定时器管理来完成协调算法。

状态机切换

模式介绍

AUTOSAR UdpNm协调算法的三种操作模式：

  • Network Mode 网络模式

  • Prepare Bus-Sleep Mode 准备总线睡眠模式

  • Bus-Sleep Mode 总线睡眠模式

当本节点的操作模式发生变化的时候，需要通知上层Nm。

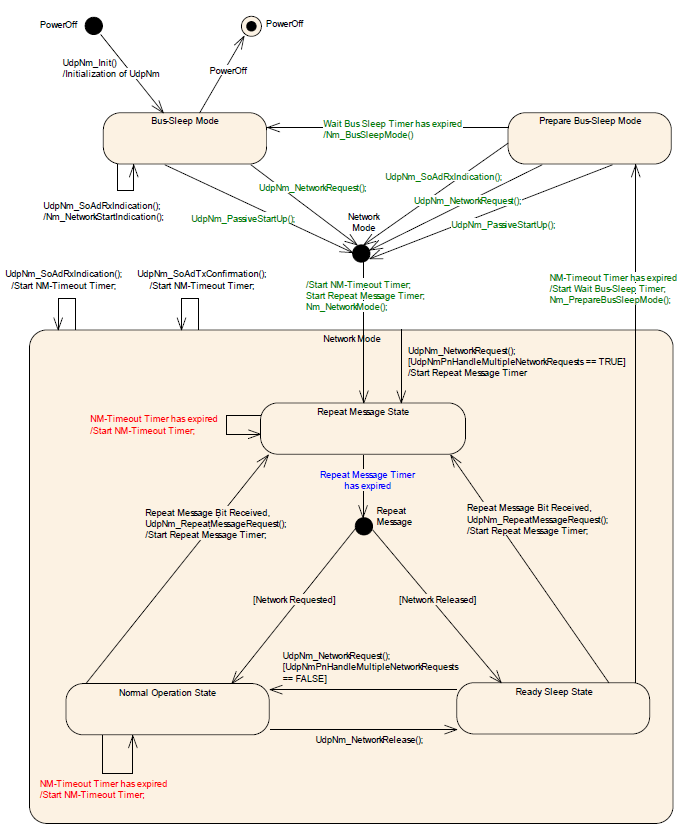

图2-1 UdpNm状态机

Network Mode

Network Mode下包括三种内部状态：

  • Repeat Message State 重复消息状态

  • Normal Operation State 正常运行状态

  • Ready Sleep State 就绪睡眠状态

下面对这三种状态分别说明：

  1. Repeat Message State

当节点配置为Passive Mode的节点，意味着该节点只能接受报文而不能传输任何报文，关于Passive Mode具体的将在下面章节中进行说明。

对于非Passive Mode的节点，Repeat Message State可确保从Bus-Sleep或Prepare Bus-Sleep到Network Mode的任何过渡对于网络上的其他节点都是可见的。此外，它确保所有节点在UdpNmRepeatMessageTime（配置参数）内保持活动状态。当UdpNmRepeatMessageTime配置为0，表示未配置Repeat Message State。这意味着Repeat Message State是瞬态的，在进入后立即离开，因此无法保证启动稳定性，并且无法执行节点检测过程。当UdpNmRepeatMessageTime超时后，节点将离开Repeat Message State而切至其他状态。若当前网络状态为请求，切换到Normal Operation State，若当前网络状态为释放，切换到Ready Sleep State。

当非Passive Mode的节点从Bus-Sleep Mode, Prepare-Bus-Sleep Mode，Normal Operation State或Ready Sleep State进入Repeat Message State时，传输功能应该被重启，为了防止总线数据爆发，降低负载，每次进入Repeat Message State时，都要延迟UdpNmMsgCycleOffset（配置参数）段时间后，再开始传输数据，若配置UdpNmImmediateNmTransmissions并且网络被请求则不需要延迟UdpNmMsgCycleOffset时间。

（2）Normal Operation State

Normal Operation State可确保只要需要网络功能，任何节点都可以使NM集群保持唤醒状态。当处于Normal Operation State，节点按照UdpNmMsgCycleTime周期发送报文，当网络释放后，UdpNm进入Ready Sleep state。

（3）Ready Sleep State

Ready Sleep State可确保NM群集中的任何节点都在等待过渡到Prepare Bus-Sleep Mode。

当进入Ready Sleep State，本节点就不再传输数据。当节点接收到其他节点传输的报文时，会将NM-Timeout定时器重置，当NM-Timeout定时器超时且处于Ready Sleep State时，网络管理进入Prepare Bus-Sleep Mode。其中NM-Timeout定时器的时间是由UdpNmTimeoutTime（配置参数）决定的。

Prepare Bus Sleep Mode

Prepare Bus Sleep state目的是确保所有节点都有时间在进入总线休眠状态之前停止其网络活动，使总线活动平静下来，最后在“准备总线睡眠模式”下总线上没有任何活动。

当本节点进入Prepare Bus-Sleep Mode，UdpNmWaitBusSleepTime（配置参数）定时器被启动，当UdpNmWaitBusSleepTime定时器超时，当前状态将由Prepare Bus-Sleep Mode切换至Bus-Sleep Mode。

如果在Prepare Bus-Sleep Mode接收到其他节点传输的网络管理报文时，当前UdpNm状态将由Prepare Bus-Sleep Mode切换至Network Mode， 默认情况下，将进入Repeat Message State。

如果在Prepare Bus-Sleep Mode接收到网络请求时，当前状态将由Prepare Bus-Sleep Mode切换至Network Mode， 默认情况下，将进入Repeat Message State。如果UdpNmImmediateRestartEnabled（配置参数）被设置为TRUE，那么在这种情况下会立刻触发一次传输，这样做的理由是：集群中的其他节点仍处于Prepare Bus-Sleep Mode，在这种特殊情况下，应避免过渡到Bus-Sleep Mode，并应尽快恢复总线通信。由于UdpNm中网络管理PDU的传输偏移导致，处于Repeat Message State的第一个网络管理PDU的传输可能会大大延迟。 为了避免延迟重新启动网络可以立即请求发送网络管理PDU。

Bus-Sleep Mode

Bus-Sleep state的目的是在不交换任何消息时降低节点的功耗。将通信控制器切换到睡眠模式，激活相应的唤醒机制，最后将功耗降低到总线睡眠模式下的适当水平。

当UdpNm处于Bus-Sleep Mode接收到网络管理报文时，此时UdpNm不会切换至Network Mode，而是通知Nm模块，由上层模块做决策。

当UdpNm处于Bus-Sleep Mode接收到被动请求或网络请求时，当前状态将由Bus-Sleep Mode切换至Network Mode， 默认情况下，将进入Repeat Message State。

PDU格式

网络管理的报文有特定的格式要求，报文数据段格式如图：


图2-2 NM PDU默认格式

其中CBV （Control Bit Vector）字节对应的bit位标识如下


图2-3 CBV格式

对于CBV中的bit说明如下：

Bit 0 重复消息请求

0：未请求进入Repeat Message State

1：请求进入Repeat Message State

Bit 1,2：保留位，当配置项UdpNmCoordinatorEnabled使能时，该位等于配置的UdpNmCoordinatorId的值

Bit 3 NM协调器休眠位
0：主协调器不要求启动同步休眠
1：主协调员请求启动同步休眠
Bit 4主动唤醒位
0：节点尚未唤醒网络
1：节点唤醒了网络

Bit 6局部网络信息位（PNI）

0：NM消息不包含局部网络请求信息
1：NM消息包含局部网络请求信息,该位由配置决定，运行阶段不改变

Bit5 Bit7为保留位

Nm Pdu中的User Data可以通过UdpNm的配置引用EcuC中的Pdu。未使用的情况下默认全0xFF，通过Nm的接口去抓取当前接收与发送的User Data。

可选功能

UdpNm可以通过使能配置参数来使能以下可选功能。

检测远程睡眠指令功能

远程睡眠指示应用于一种情况，当处于Normal Operation State的节点发现集群中的所有其他节点都准备睡眠，但处于Normal Operation State状态的节点仍将保持总线苏醒。为了避免这种情况，可以使能远程睡眠指示功能。

如果当前UdpNm状态为Normal Operation State，并且在UdpNmRemoteSleepIndTime（配置参数）定时器内未收到其他节点发送的网络管理报文，则通知上层Nm模块集群内的其他节点均已准备睡眠。

如果UdpNm已通知上层Nm模块，而在Normal Operation State或Ready Sleep State下又收到了网络管理报文，或者UdpNm从Normal Operation State切换至Repeat Message State，UdpNm需要通知上层Nm模块集群中的某些节点不再准备睡眠。

用户数据功能

使用UdpNmUserDataEnabled开关（配置参数）对NM用户数据的支持进行静态配置。

当用户数据功能使能，可以调用UdpNm_SetUserData，该函数可以设置总线上接下来发送的NM数据包的NM用户数据。也可以调用UdpNm_GetUserDat，该函数可以提供包含在最近接收到的NM PDU的有效载荷中的NM用户数据。

如果UdpNmComUserDataSupport（配置参数）配置为使能，UdpNm将在每次请求发送相应的NM消息之前从引用的NM I-PDU收集NM用户数据，并将用户数据与其他NM字节合并。此时就不能再通过UdpNm_SetUserData函数设置用户数据。

被动模式功能

在被动模式下，节点仅接收NM消息，但不发送任何NM消息。被动模式应使用UdpNmPassiveModeEnabled开关（配置参数）进行静态配置。

NM PDU Rx指示功能

若UdpNmPduRxIndicationEnabled（配置参数）使能，在成功接收NM PDU时，UdpNm应通过调用Nm_PduRxIndication通知上层。

状态变化通知功能

如果UdpNmStateChangeIndEnabled（配置参数）使能，则UdpNm需要将UdpNm状态的所有更改通知上层Nm。

通讯控制功能

使用UdpNmComControlEnabled开关（配置参数），可以静态配置通信控制。当UdpNm_DisableCommunication函数被调用，UdpNm模块NM报文的传输能力将被停止，直到调用UdpNm_EnableCommunication，UdpNm的nm报文传输能力被恢复。

当UdpNm_DisableCommunication函数被调用，UdpNm的NM-Timeout定时器将被停止，调用函数UdpNm_EnableCommunication，NM-Timeout定时器将被恢复。若一直未调用UdpNm_EnableCommunication，UdpNm会一直处在Ready Sleep State中无法进入休眠状态，在这种情况下，AutoSar规定，当网络被释放后，UdpNm将从Ready Sleep State切换至Prepare Bus-Sleep Mode。

NM协调器同步支持功能

当有多个协调器连接到同一条总线时，在CBV中，NmCoordinatorSleepReady位用于指示主协调器请求启动关闭，有关CBV的概念见1.2.4章。

当UdpNm处于网络模式，接收网络管理报文的CBV中NmCoordinatorSleepReady=1，则UdpNm通知上层协调睡眠功能被请求。

当UdpNm已通知上层协调睡眠功能被请求，接收网络管理报文的CBV中NmCoordinatorSleepReady=0，则UdpNm通知上层协调睡眠功能请求被取消。

PN功能

Autosar4.x版本开始支持PN功能，Pn功能的目的是基于功能划分网络，形成局域网；这种功能的划分由整车设计完成，对于各节点只需要关心自身存在的网段。只有在UdpNmGlobalPnSupport(配置参数)和各通道下的UdpNmPnEnabled(配置参数)使能的情况下，Pn功能才能正常工作。

如果UdpNmPnEnabled(配置参数)为FALSE，则UdpNm将执行正常的Rx指示处理，并且应禁用Pn功能。如果UdpNmPnEnabled为TRUE，接收到的NM-PDU CBV中的PNI位为0，则UdpNm模块应执行常规的Rx指示处理，从而省去了Pn功能的扩展。如果UdpNmPnEnabled为TRUE并且接收到的NM-PDU CBV中的PNI位为1，则UdpNm模块处理NM-PDU的Pn信息。

如果UdpNmPnEnabled为TRUE，则UdpNm模块应将CBV中发送的PNI位的值设置为1，要使用Pn，则必须使用CBV。

如果UdpNmPnEnabled为FALSE，则UdpNm模块应将CBV中已发送的PNI位的值始终设置为0。

Pn信息的位置位于网络管理报文的用户数据部分中，具体的位置通过UdpNmPnInfoOffset和UdpNmPnInfoLength来确定。

例如当UdpNmPnInfoOffset = 3，UdpNmPnInfoLength = 2，代表NM消息只有字节3和字节4包含PN请求信息。

PN过滤

PNC是Partial Network Cluster的缩写，它是指为了在车辆网络中支持一个或多个车辆功能而由多个ECU构成的集群。PNC的编号我们称为PNC ID，范围8~63，整车网络统一编号，关于PNC id与UdpNm Pdu 映射关系说明：PNC ID对应UdpNm Pdu中的一个bit，例如PNC ID=8，对应UdpNm Pdu Byte 1的bit0；PNC ID=63，对应Byte 7的bit7；PNC ID对应的bit数值为1，则表示当前PN网络被请求，为0则表示网络释放。

通过配置参数UdpNmPnFilterMaskByte，UdpNm可以检测到哪个PN与ECU相关，而哪个与PN不相关。

UdpNmPnFilterMaskByte的每个位具有以下含义：

0 PN请求与本ECU无关。 如果接收的NM PDU中将该位置设置为1，也无法使ECU的通讯栈处于唤醒状态，因为该位的请求与本ECU是无关的。

1 PN请求与本ECU有关。 如果已在接收的NM-PDU中将该位置设置为1，则ECU的通信堆栈将保持唤醒状态。

如果至少有一位与本ECU相关的PN请求，那么这条Nm PDU对于UdpNm来说就是有用的，需要进行处理，如果没有一位与本ECU相关的PN请求，那么这条NM PDU将被忽略。

ERA与EIRA

ERA是指ECU外部的PN请求的聚合，当UdpNmPnEraCalcEnabled使能(配置参数)，表示支持ERA功能。而EIRA是指ECU内部和外部Pn请求的聚合，当UdpNmPnEiraCalcEnabled使能(配置参数)，表示支持EIRA功能。

ERA是在网关节点才使用，此时没有内部的请求，只有不同的Channel对Pn的外部请求，ERA会为每个channel的每个PN位都设置一个监测的定时器，当UdpNmPnResetTime(配置参数)时间内未请求PN，则将该PN的请求状态设置为未请求，每次请求状态有变化的时候都会通知上层PduR，由PduR模块进行转发。

EIRA体现了当前节点与网络上其他节点对某一个PNC的请求与释放情况；EIRA不区分物理Channel，只针对不同的PN。EIRA会为每个PN位都设置一个监测的定时器，当UdpNmPnResetTime(配置参数)时间内未请求PN，则将该PN的请求状态设置为未请求，每次请求状态有变化的时候都会通知上层PduR，由PduR模块进行转发。

自发传输

如果网络被请求并且UdpNmPnHandleMultipleNetworkRequest（配置参数）设置为TRUE，无论UdpNm处于Ready Sleep State，Normal Operation State或Repeat Message State，UdpNm应更改为或重新启动为Repeat Message State。并且，UdpNm会传输UdpNmImmediateNmTransmissions（配置参数）数量的报文，其中第一条报文立即传输，其他报文按UdpNmImmediateNmCycleTime传输（配置参数）。

车辆唤醒功能

当UdpNmCarWakeUpRxEnabled（配置参数）使能时，车辆唤醒功能被启用，目前暂时没有使用场景。如果任何接收到的NM-PDU中的Car Wakeup位为1，都会通知上层Nm。

当UdpNmCarWakeUpRxEnabled（配置参数）使能，UdpNmCarWakeUpFilterEnabled（配置参数）也使能时，只有收到NodeId等于UdpNmCarWakeUpFilterNodeId的报文时，才会通知上层。

源文件描述

表3-1 UdpNm组件文件描述

文件

说明

UdpNm_Cfg.h

用于定义UdpNm模块预编译时用到的宏。

UdpNm_Cfg.c

配置参数源文件，包含各个配置项的定义。

UdpNm_Internal.h

UdpNm模块运行时类型定义，内部宏定义头文件。

UdpNm_SchM.h

提供给SchM的头文件，用于公开周期调度函数

UdpNm_MemMap.h

UdpNm模块函数和变量存储位置定义文件。

UdpNm.h

UdpNm模块头文 件，通过加载该头文件访问UdpNm公开的函数和数据类型

UdpNm.c

UdpNM模块实现源文件，各API实现在该文件中


图3-1 UdpNm组件文件交互关系图

API接口

类型定义

UdpNm_ConfigType类型定义

名称

UdpNm_ConfigType

类型

Structure

范围

void

描述

此类型应包含容器UdpNm_GlobalConfig及其子容器的参数。

输入函数描述

输入模块

API

Det

Det_ReportError

Nm

Nm_CarWakeUpIndication

Nm_CoordReadyToSleepCancellation

Nm_CoordReadyToSleepIndication

Nm_PduRxIndication

Nm_RemoteSleepCancellation

Nm_RemoteSleepIndication

Nm_StateChangeNotification

Nm_TxTimeoutException

Nm_RepeatMessageIndication

Nm_BusSleepMode

Nm_NetworkMode

Nm_NetworkStartIndication

Nm_PrepareBusSleepMode

PduR

PduR_UdpNmRxIndication

PduR_UdpNmTriggerTransmit

PduR_UdpNmTxConfirmation

CanIf

CanIf_Transmit

SoAd

SoAd_IfTransmit

静态接口函数定义

UdpNm_Init函数定义

函数名称：

UdpNm_Init

函数原型：

void UdpNm_Init(

U dpNm_ConfigType* UdpNmConfigPtr

)

服务编号：

0x01

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

UdpNmConfigPtr

值域：

指向初始化结构体的指针

输 入输出参数:

无

输出参数：

无

返回值：

无

功能概述：

初始化UdpNm模块。

UdpNm_PassiveStartUp函数定义

函数名称：

Udp Nm_PassiveStartUp

函数原型：

Std_ReturnType UdpN m_PassiveStartUp(

NetworkHandleType nmChannelHandle

)

服务编号：

0x0e

同步/异步：

非同步

是 否可重入：

可重入（同 一通道不可重入）

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 被动启动 UdpNm网络管理成功

E_NOT_OK: 被动启动 UdpNm网络管理失败

功能概述：

被动启动UdpNm模块

UdpNm_NetworkRequest函数定义

函数名称：

Udp Nm_NetworkRequest

函数原型：

Std_ReturnType UdpN m_NetworkRequest(

NetworkHandleType nmChannelHandle

)

服务编号：

0x02

同步/异步：

非同步

是 否可重入：

可重入（同 一通道不可重入）

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 请求被接受

E_NOT_OK: 请求被拒绝

功能概述：

请求使用网络

UdpNm_NetworkRelease函数定义

函数名称：

Udp Nm_NetworkRelease

函数原型：

Std_ReturnType UdpN m_NetworkRelease(

NetworkHandleType nmChannelHandle

)

服务编号：

0x03

同步/异步：

非同步

是 否可重入：

可重入（同 一通道不可重入）

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 请求被接受

E_NOT_OK: 请求被拒绝

功能概述：

请求释放网络

UdpNm_DisableCommunication函数定义

函数名称：

UdpNm_Dis ableCommunication

函数原型：

Std_ReturnType UdpNm_Disa bleCommunication(

NetworkHandleType nmChannelHandle

)

服务编号：

0x0c

同步/异步：

非同步

是 否可重入：

可重 入(仅限不同通道)

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 请求成功

E_NOT_OK: 请求关闭通信失败

功能概述：

用于ISO14229的 28服务，关闭通信

UdpNm_EnableCommunication函数定义

函 数名称：

UdpNm_ EnableCommunication

函 数原型：

Std_ReturnType UdpNm_E nableCommunication(

NetworkHandleType nmChannelHandle

)

服 务编号：

0x0d

同 步/异步：

非同步

是否 可重入：

可重入（ 同一通道不可重入）

输 入参数：

nmChannelHandle

值域：

NM通道Id

输入 输出参数:

无

输 出参数：

无

返回值：

E_OK: 请求成功

E_NOT_OK: 请求使能通信失败

功 能概述：

用于ISO1422 9的28服务，使能通信

UdpNm_SetUserData函数定义

函 数名称：

UdpNm_SetUserData

函 数原型：

Std_ReturnType UdpNm_SetUserData(

NetworkHandleType nmChannelHandle,

const uint8* nmUserDataPtr

)

服 务编号：

0x04

同 步/异步：

同步

是否 可重入：

不可重入

输 入参数：

nmChannelHandle

值域：

NM通道Id

nmUserDataPtr

值域：

指向 要设置的用户数据的指针

输入 输出参数:

无

输 出参数：

无

返回值：

E_OK: 设置用户数据成功

E_NOT_O K：设置用户数据失败

功 能概述：

设置用户数据

UdpNm_GetUserData函数定义

函数名称：

UdpNm_GetUserData

函数原型：

Std_ReturnType U dpNm_GetUserData(

NetworkHandleType nmChannelHandle,

uint8* nmUserDataPtr

)

服务编号：

0x05

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

nmChannelHandle

值域：

请求获取用户数据的通道

输 入输出参数:

无

输出参数:

nmUserDataPtr

值域：

指向用于输 出用户数据的内存的指针

返回值：

E_OK: 请求用户数据成功

E_NOT_OK: 请求用户数据失败

功能概述：

请求获取用户数据

UdpNm_GetNodeIdentifier函数定义

函数名称：

UdpNm_ GetNodeIdentifier

函数原型：

Std_ReturnType UdpNm_G etNodeIdentifier(

NetworkHandleType nmChannelHandle,

uint8* nmNodeIdPtr

)

服务编号：

0x06

同步/异步：

同步

是 否可重入：

可重入

输入参数：

nmChannelHandle

值域：

获取NodeId的通道号

输 入输出参数:

无

输出参数：

nmNodeIdPtr

值域：

指向 存储NodeId的变量的指针

返回值：

E_OK: 获取成功

E_NOT_OK: 获取失败

功能概述：

获取最近接收到的 NM报文中的NodeID

UdpNm_GetLocalNodeIdentifier函数定义

函数名称：

UdpNm_GetLo calNodeIdentifier

函数原型：

Std_ReturnType UdpNm_GetLoc alNodeIdentifier(

NetworkHandleType nmChannelHandle,

uint8* nmNodeIdPtr

)

服务编号：

0x07

同步/异步：

同步

是 否可重入：

可重入

输入参数：

nmChannelHandle

值域：

获取NodeId的通道号

输 入输出参数:

无

输出参数：

nmNodeIdPtr

值域：

指向 存储NodeId的变量的指针

返回值：

E_OK: 获取成功

E_NOT_OK: 获取失败

功能概述：

获取配置 的该通道的NodeID

UdpNm_RepeatMessageRequest函数定义

函数名称：

UdpNm_Rep eatMessageRequest

函数原型：

Std_ReturnType UdpNm_Repe atMessageRequest(

NetworkHandleType nmChannelHandle

)

服务编号：

0x08

同步/异步：

非同步

是 否可重入：

可重入（同 一通道不可重入）

输入参数：

nmChannelHandle

值域：

需要置位Repeat Message Request Bit的通道

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 设置成功

E_NOT_OK: 设置失败

功能概述：

置位Repeat Message Request Bit

UdpNm_GetPduData函数定义

函数名称：

UdpNm_GetPduData

函数原型：

Std_ReturnType UdpNm_GetPduData(

NetworkHandleType nmChannelHandle,

uint8* nmPduDataPtr

)

服务编号：

0x0a

同步/异步：

同步

是 否可重入：

可重入

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

nmNodeIdPtr

值域：

获取到的NM Pdu数据要被存放的地址

返回值：

E_OK: 获取成功

E_NOT_OK: 获取失败

功能概述：

获取最近接收的NM Pdu

UdpNm_GetState函数定义

函数名称：

UdpNm_GetState

函数原型：

Std_ReturnType UdpNm_GetState(

NetworkHandleType nmChannelHandle,

Nm_StateType* nmStatePtr,

Nm_ModeType* nmModePtr

)

服务编号：

0x0b

同步/异步：

同步

是 否可重入：

可重入

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

nmStatePtr

值域：

存放UdpNm状态的地址

nmModePtr

值域：

存放UdpNm模式的地址

返回值：

E_OK: 获取成功

E_NOT_OK: 获取失败

功能概述：

获取UdpN m当前的状态和模式

UdpNm_GetVersionInfo函数定义

函数名称：

Udp Nm_GetVersionInfo

函数原型：

void UdpN m_GetVersionInfo(

Std_ VersionInfoType* versioninfo

)

服务编号：

0x09

同步/异步：

同步

是 否可重入：

可重入

输入参数：

无

输 入输出参数:

无

输出参数：

versioninfo

值域：

指向存储 版本信息的buffer的地址

返回值：

无

功能概述：

获取版本信息

UdpNm_RequestBusSynchronization函数定义

函数名称：

UdpNm_RequestB usSynchronization

函数原型：

Std_ReturnType UdpNm_RequestBu sSynchronization(

NetworkHandleType nmChannelHandle

)

服务编号：

0x14

同步/异步：

非同步

是 否可重入：

不可重入

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 请求成功

E_NOT_OK: 请求失败

功能概述：

请求总线同步

UdpNm_CheckRemoteSleepIndication函数定义

函数名称：

UdpNm_CheckRemo teSleepIndication

函数原型：

Std_ReturnType UdpNm_CheckRemot eSleepIndication(

NetworkHandleType nmChannelHandle,

boolean* nm RemoteSleepIndPtr

)

服务编号：

0x11

同步/异步：

同步

是 否可重入：

可重入

输入参数：

nmChannelHandle

值域：

NM通道Id

输 入输出参数:

无

输出参数：

nm RemoteSleepIndPtr

值域：

检测是否发生远 程睡眠通知结果存储地址

返回值：

E_OK: 检查成功

E_NOT_OK: 检查失败

功能概述：

检查是否 发生远程睡眠通知

UdpNm_SetCoordBits函数定义

函数名称：

U dpNm_SetCoordBits

函数原型：

Std_ReturnType Ud pNm_SetCoordBits(

NetworkHandleType nmChannelHandle,

uint8 nmCoordBits

)

服务编号：

0x12

同步/异步：

同步

是 否可重入：

可重入（同 一通道不可重入）

输入参数：

nmChannelHandle

值域：

NM通道Id

nmCoordBits

值域：

低2个bit用来设置NM coordinator ID

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 设置成功

E_NOT_OK: 设置失败

功能概述：

设置NM coordinator ID

UdpNm_SetSleepReadyBit函数定义

函数名称：

UdpNm _SetSleepReadyBit

函数原型：

Std_ReturnType UdpNm_ SetSleepReadyBit(

NetworkHandleType nmChannelHandle,

boolean nmSleepReadyBit

)

服务编号：

0x16

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

nmChannelHandle

值域：

NM通道Id

nmSleepReadyBit

值域：

ReadySleep Bit要设置的的值

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 设置成功

E_NOT_OK: 设置失败

功能概述：

设置 CBV中的ReadySleep Bit

UdpNm_Transmit函数定义

函数名称：

UdpNm_Transmit

函数原型：

FUN C(Std_ReturnType, UDPNM_CODE) UdpNm_Transmit(

PduIdType TxPduId,

const PduInfoType* PduInfoPtr

)

服务编号：

0x49

同步/异步：

同步

是 否可重入：

对不 同的TxPduId可重入

输入参数：

TxPduId

值域：

要发送的Pdu的Id

PduInfoPtr

值域：

要发 送的数据长度和数据指针

输 入输出参数:

无

输出参数：

无

返回值：

E_OK: 发送成功

E_NOT_OK: 发送失败

功能概述：

请 求发送一帧NM报文

UdpNm_SoAdIfTxConfirmation函数定义

函数名称：

UdpNm_SoA dIfTxConfirmation

函数原型：

void UdpNm_SoAd IfTxConfirmation(

PduIdType TxPduId

)

服务编号：

0x40

同步/异步：

同步

是 否可重入：

不同PduId可重入

输入参数：

TxPduId

值域：

发送成功的Pdu Id

输 入输出参数:

无

输出参数：

无

返回值：

无

功能概述：

底层通信模块 确认成功发送报文

UdpNm_SoAdIfRxIndication函数定义

函数名称：

UdpNm_S oAdIfRxIndication

函数原型：

void UdpNm_So AdIfRxIndication(

PduIdType RxPduId,

const PduInfoType* PduInfoPtr

)

服务编号：

0x42

同步/异步：

同步

是 否可重入：

不同PduId可重入

输入参数：

RxPduId

值域：

接收报文的PduId

PduInfoPtr

值域：

接收报文 的长度和指向报文的指针

输 入输出参数:

无

输出参数：

无

返回值：

无

功能概述：

底层通信模 块调用该函数通知 UdpNm接收到NM报文

UdpNm_SoAdIfTriggerTransmit函数定义

函数名称：

UdpNm_SoAd IfTriggerTransmit

函数原型：

Std_ReturnType UdpNm_SoAd IfTriggerTransmit (

PduIdType TxPduId,

PduInfoType* PduInfoPtr

)

服务编号：

0x41

同步/异步：

同步

是 否可重入：

不同PduId可重入

输入参数：

TxPduId

值域：

发送PduId

输 入输出参数:

PduInfoPtr

值域：

下层模块提 供的用于存储发送数据的 buffer地址和buffer大小 。返回时将实际拷贝的数 据长度赋值给sduLength。

输出参数：

无

返回值：

E_OK: 从 UdpNm获取数据成功

E_NOT_OK: 从 UdpNm获取数据失败

功能概述：

下层 模块在发送数据时 调用该函数从UdpN m获取要发送的数据

UdpNm_MainFunction函数定义

函数名称：

U dpNm_MainFunction

函数原型：

void Ud pNm_MainFunction(

NetworkHandleType channel

)

服务编号：

0x13

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

channel

值域：

通道号

输 入输出参数:

无

输出参数：

无

返回值：

无

功能概述：

UdpN m模块周期调度函数

可配置函数定义

无。

配置

UdpNmGlobalConfig


图5‑1UdpNmGlobalConfig容器配置图

表5‑1UdpNmGlobalConfig属性描述

UI名称

描述

UdpNmBusSy nchronizat ionEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理器开关，用于 启用总线同步支持， 此功 能仅适用于网关节点

依赖关系

如果（UdpN mPassiveModeEnabled == False）， 那么等于（NmBusSyn chronizationEnabled ）否则等于（False）

UdpNmCa rWakeUpFil terEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

表示是否支 持CarWakeup过滤功能

依赖关系

UdpNmCar WakeUpFilterEnabled = STD_ON

UdpNmC arWakeUpFi lterNodeId

取值范围

0 .. 255

默认取值

无

参数描述

CarWakeup过滤器Node Id

依赖关系

UdpNmCar WakeUpFilterEnabled = STD_ON

Udp NmCarWakeU pRxEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

表示是否支 持CarWakeup过滤功能

依赖关系

无

Ud pNmComCont rolEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理器开关，用 于启用通信控制支持

依赖关系

如果（UdpN mPassiveModeEnabled == False），那么等于（ NmComControlEnabled = True ）否则等于（False）

Udp NmComUserD ataSupport

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

用于启用Com用户 数据的预处理器开关

依赖关系

如果UdpN mPassiveModeEnabled == True则 UdpN mComUserDataSupport = False

UdpNmCo ordinatorS yncSupport

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

启用/禁 用协调器同步支持。

依赖关系

如果将UdpNmPas siveModeEnabled设置 为TRUE，则必须将Ud pNmCoordinatorSyncS upport设置为FALSE。

UdpNmDevE rrorDetect

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

启用或者禁用DET报错

依赖关系

无

UdpNmImm ediateRest artEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理 器开关，用于在准备 总线休眠模式下根据 总线通信请求启用NM PDU立即传输

依赖关系

如果定义了 UdpNmPassiveModeEn abled，则不能定义它

U dpNmNumber OfChannels

取值范围

1 .. 255

默认取值

无

参数描述

一个E CU中允许的UdpNm通道

依赖关系

无

Udp NmPassiveM odeEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理器开关 ，用于支持被动模式

依赖关系

依赖于NmIf模块的N mPassiveModeEnabled

UdpNmPd uRxIndicat ionEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

用于启用PDU R x指示的预处理器开关

依赖关系

依 赖于NmIf模块的NmPdu RxIndicationEnabled

Ud pNmPnEiraC alcEnabled

取值范围

STD_ON,STD_OFF

默认取值

FALSE

参数描述

指定UdpNm是否 计算内部外部请求的 PN请求信息（EIRA）

依赖关系

仅当U dpNmGlobalPnSupport == true时可配置

UdpNmP nResetTime

取值范围

0.001~65.535

默认取值

无

参数描述

以秒为单位指定重置 定时器的运行时间。 该复 位时间对EIRA和ERA中 的PN请求复位有效。 每个 通道的值应该相同。 因此它 是一个全局配置参数

依赖关系

仅当U dpNmGlobalPnSupport == true时可配置

UdpNmPnResetTime> UdpNmMsgCycleTime

UdpNmPnResetTime <UdpNmTimeoutTime

UdpNmR emoteSleep IndEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理器开关，支持 远程睡眠指示，此功 能仅适用于网关节点

依赖关系

如果（UdpN mPassiveModeEnabled == False），那么等于（ NmComControlEnabled ）否则等于（False）

UdpNmS tateChange IndEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

用 于启用UdpNm状态更改 通知的预处理器开关

依赖关系

依赖于NmS tateChangeIdEnabled

UdpNmUserD ataEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预处理器开关 ，用于支持用户数据

依赖关系

依赖 于NmUserDataEnabled

UdpNmVers ionInfoApi

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

启用 或者禁用版本获取API

依赖关系

无

UdpNmGloba lPnSupport

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

用于 全局启用部分网络支 持的预处理器开关。

依赖关系

无

UdpNmPnEir aRxNSduRef

取值范围

Reference to [ Pdu ]

默认取值

无

参数描述

引 用COM-Stack中Pdu。 U dpNm只需要一个SduRe f，因为EIRA是所有以 太网通道上的聚合。

依赖关系

仅当Udp NmPnEiraCalcEnabled == t rue时可配，且关联的 PDU应该在PDUR中引用

UdpNmChannelConfig



图5‑2 UdpNmChannelConfig容器配置图

表5‑2 UdpNmChannelConfig属性描述

UI名称

描述

UdpNmAc tiveWakeup BitEnabled

取值范围

STD_ON,STD_OFF

默认取值

FALSE

参数描述

在UdpNm模块中 启用/禁用处理Active Wakeup Bit

依赖关系

此参数仅在 UdpNmPassiveModeEna bled为False时可配置

UdpNmAl lNmMessage sKeepAwake

取值范围

STD_ON,STD_OFF

默认取值

FALSE

参数描述

指定 UdpNm 是否丢弃不相关的 NM PDU。

依赖关系

仅当 Udp NmPnEiraCalcEnabled == true 或

Ud pNmPnEraCalcEnabled == true时有效

UdpNm CarWakeUpB itPosition

取值范围

0 .. 7

默认取值

无

参数描述

指定CWU在NM PDU中的Bit位置。

依赖关系

仅当 UdpN mCarWakeUpRxEnabled == TRUE 时可用

UdpNmC arWakeUpBy tePosition

取值范围

0 .. 7

默认取值

无

参数描述

指定CWU在NM PDU中的Byte位置。

依赖关系

仅当 UdpN mCarWakeUpRxEnabled == TRUE 时可用，UdpNmCa rWakeupBytePosition ≥ 启用的系统字节数 (CBV,NI D)，同时应小于RxPdu length

UdpNm ImmediateN mCycleTime

取值范围

0.001 .. 65.535

默认取值

无

参数描述

定义用于UdpNmImmed iateNmTransmissions NM PDU 立即传输的循环 时间，以秒为单位。

依赖关系

此参数 仅在以下情况下有效

UdpNmImmediate NmTransmissions>1。

UdpNmImme diateNmTra nsmissions

取值范围

0 .. 255

默认取值

无

参数描述

定义应立即传输的NM PD U的数量。如果该值为 零，则不会立即发送 NM PDU。立即传输 NM PDU 的循环时间由 UdpNmI mmediateNmCycleTime 定义。

依赖关系

如果 UdpNmImme diateRestartEnabled = true 那么

UdpNmImmed iateNmTransmissions = 0

如果 UdpNmPnHandleMult ipleNetworkRequests == True” 那么

“UdpNmImmed iateNmTransmissions > 0

Udp NmMainFunc tionPeriod

取值范围

0 .. INF

默认取值

无

参数描述

该通道 周期处理函数调用周 期。以秒为单位指定

依赖关系

无

UdpNmMsgC ycleOffset

取值范围

0~65.535

默认取值

无

参数描述

周期性传输 节点中的时间偏移。 它 决定了传输的启动延 迟。以秒为单位指定

依赖关系

参数值<CanM sgCycleTime此参数仅 在UdpNmPassiveModeE nabled为False时有效

UdpNmMs gCycleTime

取值范围

0.001~65.535

默认取值

无

参数描述

NM PDU的周 期以秒为单位。它确 定周期性速率，并且 是传输调度的基础。

依赖关系

当“UdpNmPassiveM odeEnabled”为“False ”时，此参数才有效。

UdpNmMsgT imeoutTime

取值范围

0.001~65.535

默认取值

无

参数描述

当使用部分网络并 定义此超时时，UdpNm 会监控 NM-PDU 在此传输超 时时间内成功传输， 否则提供错误通知。

依赖关系

UdpNmMsgTimeoutTime < UdpNmMsgCycleTime

此参数仅在 UdpN mPassiveModeEnabled 和 UdpNmImm ediateTxConfEnabled 设置为 FALSE 且 UdpNmPnEnabled 设置为 TRUE 时有效。

U dpNmNodeId

取值范围

0~255

默认取值

无

参数描述

本地节点标志符

依赖关系

此参数仅在 UdpNmNodeIdEnabled == True 时有效

UdpNmPduC bvPosition

取值范围

UDPNM_PDU_BYTE_0

UDPNM_PDU_BYTE_1

UDPNM_PDU_OFF

默认取值

无

参数描述

定义NM PDU内 控制位向量的位置。 参数的值表示NM PDU中控制位 向量的位置（UdpNmPd uByte0表示字节0，Ud pNmPduByte1表示字节 1，UdpNmPduOff表示 源节点标识符不是NM PDU的一部分）

依赖关系

如果UdpNmNod eDetectionEnabled== true，那么Udp NmPduCbvPosition！= UDPNM_PDU_OFF

如果（UDPNM_ PDU_CBV_POSITION！= UD PNM_PDU_OFF&&UDPNM_ PDU_NID_POSITION！= UDPN M_PDU_OFF）则UDPNM_ PDU_CBV_POSITION！= UDP NM_PDU_NID_POSITION

如果（UDPNM_ PDU_CBV_POSITION！= UDPNM_PDU_OFF&&UDP NM_PDU_NID_POSITION ==UDPNM_PDU_OFF）则 UDPNM_PDU_CBV_POSIT ION=UDPNM_PDU_BYTE0

UdpN mPduLength

取值范围

0~255

默认取值

无

参数描述

NM Pdu的长度

依赖关系

无

UdpNmPduN idPosition

取值范围

UDPNM_PDU_BYTE_0

UDPNM_PDU_BYTE_1

UDPNM_PDU_OFF

默认取值

无

参数描述

定义NM PDU中 源节点标识的位置。 该参数的值表示NM PD U中源节点标识的位置

依赖关系

如果 UdpNmNodeIdEnabled == true，那么 UdpNmPduNidPosition != UDPNM_PDU_OFF

如果（UDP NM_PDU_NID_POSITION != UDPNM_PDU_OFF&&UDP NM_PDU_CBV_POSITION != U DPNM_PDU_OFF）则UDP NM_PDU_NID_POSITION != UDP NM_PDU_CBV_POSITION

如果（UDPNM_ PDU_NID_POSITION！= UDPNM_PDU_OFF&& UDPNM _PDU_CBV_POSITION== UD PNM_PDU_OFF）则UDPN M_PDU_NID_POSITION= UDPNM_PDU_BYTE0

UdpN mPnEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

使能或者禁用PN

依赖关系

仅当 U dpNmGlobalPnSupport == true 时有效

U dpNmPnEraC alcEnabled

取值范围

STD_ON,STD_OFF

默认取值

FALSE

参数描述

指定UdpNm是否计算外 部请求的PN请求信息

依赖关系

仅当 U dpNmGlobalPnSupport == true 时有效

UdpNmP nHandleMul tipleNetwo rkRequests

取值范围

STD_ON,STD_OFF

默认取值

FALSE

参数描述

指定UdpNm是否执行 从网络模式到重复消 息状态（true）或不 （false）的附加转换

依赖关系

仅当 U dpNmGlobalPnSupport == true 时有效

Udp NmRemoteSl eepIndTime

取值范围

0.001~65.535

默认取值

无

参数描述

远程睡眠指示超时。 它定义 了需要多长时间才能 识别所有其他节点已 准备好进入睡眠状态

依赖关系

UdpNm RemoteSleepIndTime≥ UdpNmMsgCycleTi me且UdpNmRemoteSlee pIndTime仅在UdpNmRe moteSleepIndEnabled = true时是必需的

Ud pNmRepeatM essageTime

取值范围

0~65.535

默认取值

无

参数描述

重复消息状态超时。 它以秒为单位 定义了NM应该停留在 重复消息状态的时间

依赖关系

UdpNm RepeatMessageTime=n *UdpNmMsgCycleTime;

UdpNmRepeatMes sageTime>UdpNmImmed iateNmTransmissions *UdpNmI mmediateNmCycleTime

UdpNmRetr yFirstMess ageRequest

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

指定 UdpNm 中的第一个消息 请求是否重复直到被 CanIf 接受。

依赖关系

如果UdpNmPassive ModeEnabled=true,则

UdpNmRetryFirstM essageRequest=false

U dpNmStayIn PbsEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

如 果禁用此参数，则在 Ud pNmWaitBusSleepTime 后离开Prepare Bus-Sleep 模式。 如果启 用此参数，则只有在 ECU 断电或任何重新启动 原因适用时才能离开 Prepare BusSleep 模式。

依赖关系

无

UdpNmT imeoutTime

取值范围

0.002~65.535

默认取值

无

参数描述

NM PDU的网络超时。 它表示在转换到

Prepare Bus-Sleep 模式启动 之前，NM需要停留在

Ready Sleep状态的时间

依赖关系

UdpNmTimeoutTime > UdpNmMsgCycleTime

U dpNmWaitBu sSleepTime

取值范围

0.001~65.535

默认取值

无

参数描述

表 示在转换到总线休眠 模式之前，NM应停留 在准备总线休眠模式 的时间，以秒为单位

依赖关系

它应该对群集中的所 有节点都是相等的。 它 应该足够长，使所有T x缓冲区都为空，如果 Ud pNmStayInPbsEnabled 被禁用，这个参 数应该是强制性的。

UdpNm NodeDetect ionEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

预编译时间切换 以启用节点检测功能

依赖关系

仅当 UdpNmNodeIdEnabled 设置为 TRUE 时有效

如果 UdpN mPassiveModeEnabled == True 那么 UdpNmNodeDetection = False

UdpNmNod eIdEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

用于启用源节点 标识的预处理器开关

依赖关系

依赖于NmIf模 块的NmNodeIdEnabled

UdpN mRepeatMsg IndEnabled

取值范围

STD_ON,STD_OFF

默认取值

无

参数描述

启用/ 禁用已收到RepeatMes sageRequest位的通知

依赖关系

如果UdpN mPassiveModeEnabled == False则等于 NmRepeatMsgIndEna bled，否则等于False

UdpNmPnEr aRxNSduRef

取值范围

Reference to [ Pdu ]

默认取值

无

参数描述

参 考COM堆栈中的Pdu。 每个UdpNm通道都需 要SduRef，因为每个 channel都会报告ERA

依赖关系

仅当 Ud pNmPnEraCalcEnabled == true 时有效，且关联 的PDU在PDUR中有引用

UdpNm ComMNetwor kHandleRef

取值范围

Reference to [ ComMChannel ]

默认取值

无

参数描述

此引用指 向由ComMChannel定义 的唯一通道，并提供 对ComMChannelId中唯 一通道索引值的访问

依赖关系

无
UdpNmRxPdu


图5-3 UdpNmRxPdu容器配置图

表5‑3 UdpNmRxPdu属性描述

UI名称

描述

Ud pNmRxPduId

取值范围

0 .. 65535

默认取值

无

参数描述

UdpNmRxPduRef参数引 用的Pdu在UdpNm中分 配的序号。自动生成 ，用户不需要配置。

依赖关系

无

Udp NmRxPduRef

取值范围

Reference to [ Pdu ]

默认取值

无

参数描述

引用 一个PDU，表示接收NM PDU

依赖关系

依赖 于ECUC里面配置的PDU
UdpNmTxPdu

仅当 UdpNmPassiveModeEnabled 为 false 时，此容器的配置有效。


图5-4 UdpNmTxPdu容器配置图

表5‑4 UdpNmTxPdu属性描述

UI名称

描述

UdpN mTxConfirm ationPduId

取值范围

0 .. 65535

默认取值

无

参数描述

U dpNmTxPduRef参数引 用的Pdu在UdpNm中分 配的序号。自动生成 ，用户不需要配置。

依赖关系

配置的PDU顺序

Udp NmTxPduRef

取值范围

Reference to [ Pdu ]

默认取值

无

参数描述

引用一 个PDU，表示发送NM PDU

依赖关系

依赖于 ECUC里面配置的PDU
UdpNmUserDataTxPdu


图5-5 UdpNmUserDataTxPdu容器配置图

表5‑5 UdpNmUserDataTxPdu属性描述

UI名称

描述

UdpNmTxUse rDataPduId

取值范围

0 .. 65535

默认取值

无

参数描述

UdpNm TxUserDataPduRef引 用的Pdu在UdpNm中分 配的序号。自动生成 ，用户不需要配置。

依赖关系

配置的PDU顺序

U dpNmTxUser DataPduRef

取值范围

Reference to [ Pdu ]

默认取值

无

参数描述

引用一个 Pdu，表示发送User data Pdu。

依赖关系

依赖于EC UC里面配置的PDU,且 长度配置应该大于0

UdpNmPnInfo


图5-6 UdpNmPnInfo容器配置图

表5‑6 UdpNmPnInfo属性描述

UI名称

描述

UdpNmPn InfoLength

取值范围

1 .. 7

默认取值

无

参数描述

NM报 文中PN信息的长度。

依赖关系

仅当 Ud pNmGlobalPnSupport == true 时有效

UdpNmPn InfoOffset

取值范围

1 .. 7

默认取值

无

参数描述

NM报文中PN信息的 开始位置相对NM报文 起始位置的偏移量。

依赖关系

仅当 Ud pNmGlobalPnSupport == true 时有效
UdpNmPnFilterMaskByte


图5-7 UdpNmPnFilterMaskByte容器配置图

表5‑7 UdpNmPnFilterMaskByte属性描述

** UI名称**

描述

Ud pNmPnFil terMaskB yteIndex

取值范围

0 .. 6

默认取值

无

参数描述

过滤掩码字节的索引。 指定过滤 掩码字节数组中的位置

依赖关系

仅当 UdpNmGlobalPnSupport == true 时有效UdpNmPn FilterMaskByteIndex< UdpNmPnInfoLength

Ud pNmPnFil terMaskB yteValue

取值范围

0 .. 255

默认取值

无

参数描述

用于配置 过滤掩码字节的参数。

依赖关系

仅当 UdpNmGlobalPnSupport == true 时有效
