WdgM产品参考手册
缩写词注解
缩写词 |
英文全称 |
中文解释 |
API |
Application Programming Interface |
应用编程接口 |
HW |
Hardware |
硬件 |
SW |
Software |
软件 |
WDG |
Watchdog |
看门狗 |
WdgM |
Watchdog Manager |
看 门狗管理器看门狗管理器 |
WdgIf |
Watchdog Interface |
看门狗接口 |
SE |
Supervision Entity |
监督实体 |
CP |
CheckPoint |
监控点 |
DEM |
Diagnostic Event Manager |
诊断事件管理器 |
DET |
Default Error Tracer |
开发错误跟踪器 默认错误跟踪器 |
OS |
Operating System |
操作系统 |
BSW |
Basic Software |
基础软件 |
MCU |
Microcontroller Unit |
微控制器 |
MPU |
Memory Protection Unit |
内存保护单元 |
STM |
System Timer |
系统定时器 |
GTM |
Generic Timer Module |
通用定时器模块 |
MCAL |
Microcontroller Abstraction Layer |
微控制器抽象层 |
MISRA |
The Motor Industry Software Reliability Association |
电机工业软件可靠性协会 |
TCL |
Tool Confidence Level |
工具置信度等级 |
SEooC |
Safety Element out of Context |
无运用场景的安全组件 |
简介
看门狗硬件实际上是一个特殊的定时器，当定时周期到达时，会发出溢出脉冲，从而引起整个板子的复位。在程序中使用时需要适当的插入一些看门狗定时器复位指令，从而保证程序正常运行时看门狗不溢出。当程序运行出现异常情况时，看门狗会因为长时间未运行复位指令引起定时器超时，从而产生溢出脉冲，通过 RESET 引脚对硬件进行复位。
WDG协议栈是 AUTOSAR 标准里的基本基础软件之一。其原理是 WDG 运行期间如果不定时喂狗，WDG 就会使系统复位，这就保证整个系统良好运行，不会出现死循环、死锁或者某个程序一直占用资源不释放的情况。WDG 可提供给用户自己设置的在不喂狗的情况下最大的不复位时间，可设置多种模式，如果硬件支持，可设置进入睡眠模式。
WdgM是AUTOSAR的一个基础软件模块，WdgM能够监督程序的执行并触发硬件看门狗。ORIENTAIS WDG使用静态配置和动态管理将其功能集成到相关对象中。对象之间的相互调用是通过相关接口实现的。ORIENTAIS WDG设计目标是为了设计一个安全的看门狗管理和实体监督协议栈，遵循ISO26262:2018功能安全所约束条件，目前ORIENTAIS WDG现已通过 TÜV Rheinland的ISO 26262 ASIL D的产品认证。ORIENTAIS WDG的架构如下图所示，其中WdgM位于系统服务层。
|C:\\Users\\f\\AppData\\Local\\Temp\\ksohtml10148\\wps1.png|图1‑1 ORIENTAIS WDG架构框图
参考资料
[1] AUTOSAR_SWS_WatchdogManager.pdf, R19-11
[2] AUTOSAR_SWS_WatchdogInterface.pdf, R19-11
[3] AUTOSAR_SWS_WatchdogDriver.pdf, R19-11
[4] AUTOSAR_SWS_DiagnosticEventManager.pdf, R19-11
[5] AUTOSAR_SWS_DefaultErrorTracer.pdf, R19-11
功能描述
WdgM功能
WdgM功能介绍
WdgM模块为Watchdog看门狗协议栈的顶层，为用户提供API应用的接口。WdgM通过WdgIf来改变看门狗的模式，并用于向Wdg Driver报告触发硬件看门狗的条件。Watchdog结构层次如下图所示。
|C:\\Users\\f\\AppData\\Local\\Temp\\ksohtml10148\\wps2.png|图2‑1 Watchdog层次结构图
表2-1 Watchdog层次结构说明
层次* |
作用 |
WdgM |
WdgM模块为Watchdog的顶层，为用户提供API应用的接口 |
WdgIf |
WdgM管理多个Watchdog Driver的中间抽象层。 |
Wdg |
Watchdog的底层硬件驱动 |
WdgM可配置多种运行Mode模式，每个Mode包含数个Supervision Entity (SE)，每个SE包含多个Checkpoint (CP)。根据对CP之间的时间差、CP执行顺序的关注，分为Alive Supervision，Deadline Supervision，Logical Supervision。 Logical Supervision 可以再细分为Internal Logical Supervision和External Logical Supervision。Internal Logical Supervision即所有涉及的CP，均在同SE；External Logical Supervision，即所有CP至少存在于两个不同的SE。WdgM引入Local Status和Global Status两种状态，其中Local Status和所属SE的各种监督结果相关，而Global Status则和当前模式下所有活动的Local Status相关。WdgM通过监督算法对状态计算决定是否要触发硬件看门狗。
监督算法
监督模块实现了看门狗WDG的监控功能，也是WDG的主要功能。
|C:\\Users\\f\\AppData\\Local\\Temp\\ksohtml8760\\wps1.png|
图2-2 看门狗监督示意图
看门狗WDG在用户选择的特定模式下工作，每种模式有多个监督实体组成，相应的全局监督状态也是由每个监督实体的局部监督状态计算出来的。每一个监督实体都包括几个活动监督（Alive Supervision）、期限监督（Deadline Supervision）和逻辑监督（Logical Supervision）。该监督实体的相应局部监督状态也从相应的活动监督、期限监督和逻辑监督的所有结果中计算出来。
用户可以通过ORIENTAIS配置工具设置不同的模式，其中包含不同的监督机制和检查点，以适应不同的环境。这个模块用于在不同模式之间切换。
图2-3 基本原则和算法示意图
模式切换改变被监督实体的监督参数。当模式发生变化时，被监督实体的监督参数的变化遵循以下规则：
如果当前的全局监督状态是WDGM_GLOBAL_STATUS_OK或WDGM_GLOBAL_STATUS_FAILED，那么每个监督实体激活新模式（作为参数传递给函数WdgM_SetMode），函数WdgM_ChangeSEStatus应当保留SE的当前状态，以及该监督实体（SE）中活动监督、期限监督和内部逻辑监督的状态。
如果当前的全局监督状态是WDGM_GLOBAL_STATUS_OK或WDGM_GLOBAL_STATUS_FAILED，则对于在新模式下停用的每个监督实体（传递给函数WdgM_SetMode作为参数），函数WdgM_SetMode将监督实体的状态更改为WDGM_GLOBAL_STATUS_DEACTIVATED；确定活动监督、期限监督和逻辑监督的结果予以纠正；还应将其失败的引用循环计数器清除为0；将其所有的活动监督、期限监督和逻辑监督的状态设置为默认值。
如果当前的全局监督状态不是WDGM_GLOBAL_STATUS_OK或WDGM_GLOBAL_STATUS_FAILED，则WdgM_SetMode函数将返回而不做任何操作。
模式切换也会改变看门狗触发的参数。当模式改变时，看门狗触发参数的变化遵循以下规则：
如果调用函数WdgM_SetMode，看门狗管理器模块将通过调用WdgIf_SetMode服务将配置的看门狗模式（mode）参数应用到每一个看门狗设备。
对于每个看门狗实例，看门狗模式应该静态配置并由参数WdgMWatchdogMode表示。
源文件描述
表3-1 WdgM组件文件描述
文件 |
说明 |
WdgM.c |
WdgM源文件 |
WdgM.h |
WdgM头文件 |
WdgM_CfgType.h |
WdgM配置类型头文件 |
WdgM.MemMep.h |
WdgM的内存映射定义 |
WdgM_Type.h |
WdgM的数据类型定义 |
图3-1 WdgM组件文件交互关系图
API接口
类型定义
WdgM_LocalStatusType类型定义
名称 |
WdgM_LocalStatusType |
类型 |
Enumeration |
范围 |
WDGM_LOCAL_STATUS_OK = 0 WDGM_LOCAL_STATUS_FAILED = 1 WDGM_LOCAL_STATUS_EXPIRED = 2 WDGM_LOCAL_STATUS_DEACTIVATED = 3 |
描述 |
用于描述WdgM模块内部局部状态的数据类型 |
WdgM_GlobalStatusType类型定义
名称 |
WdgM_GlobalStatusType |
类型 |
Enumeration |
范围 |
WDGM_GLOBAL_STATUS_OK = 0 WDGM_GLOBAL_STATUS_FAILED = 1 WDGM_GLOBAL_STATUS_EXPIRED = 2 WDGM_GLOBAL_STATUS_STOPPED = 2 WDGM_GLOBAL_STATUS_DEACTIVATED = 3 |
描述 |
用于描述WdgM模块全局状态的数据类型 |
输入函数描述
输入模块 |
API |
Det |
Det_ReportRuntimeError |
Det |
Det_ReportError |
OS |
GetElapsedValue |
WdgIf |
WdgIf_SetMode |
WdgIf |
WdgIf_SetTriggerCondition |
BswM |
BswM_WdgM_RequestPartitionReset |
Dem |
Dem_SetEventStatus |
Mcu |
Mcu_PerformReset |
静态接口函数定义
WdgM_Init函数定义
函数名称： |
WdgM_Init |
||
函数原型： |
void WdgM_Init(const WdgM_ConfigType *ConfigPtr); |
||
服务编号： |
0x00 |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
ConfigPtr：传入配置生成的WdgM_Config指针 |
值 域： |
无 |
输入 输出参数： |
无 |
||
输出参数： |
无 |
||
返回值： |
无 |
||
功能概述： |
完成对WdgM模块的初始化处理 |
WdgM_DeInit函数定义
函数名称： |
WdgM_DeInit |
函数原型： |
void WdgM_DeInit(void); |
服务编号： |
0x01 |
同步/异步： |
同步 |
是 否可重入： |
不可重入 |
输入参数： |
无 |
输入 输出参数： |
无 |
输出参数： |
无 |
返回值： |
无 |
功能概述： |
完成对WdgM模块的反初始化处理 |
WdgM_GetVersionInfo函数定义
函数名称： |
WdgM_GetVersionInfo |
||
函数原型： |
void Wd gM_GetVersionInfo(Std_VersionInfoType *versioninfo); |
||
服务编号： |
0x02 |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Versioninfo：保存版本信息的结构体地址 |
值 域： |
无 |
返回值： |
无 |
||
功能概述： |
获取WdgM模块版本信息。需宏开启该功能 |
WdgM_SetMode函数定义
函数名称： |
WdgM_SetMode |
||
函数原型： |
Std_ReturnType WdgM_SetMode(WdgM_ModeType Mode); |
||
服务编号： |
0x03 |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
Mode：运行模式 |
值 域： |
0-255 |
输入 输出参数： |
无 |
||
输出参数： |
无 |
||
返回值： |
E_OK：API接口请求被接受 E_NOT_OK：API接口请求被拒绝 |
||
功能概述： |
切换Watchdog的工作模式 |
WdgM_GetMode函数定义
函数名称： |
WdgM_GetMode |
||
函数原型： |
Std_ReturnType WdgM_GetMode(WdgM_ModeType *Mode); |
||
服务编号： |
0x0B |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Mode：指向当前Mode编号的指针 |
值 域： |
无 |
返回值： |
E_OK：返回当前Mode编号成功 E_NOT_OK：返回当前Mode编号失败 |
||
功能概述： |
获取当前被激活的Mode编号 |
WdgM_CheckpointReached函数定义
函数名称： |
WdgM_CheckpointReached |
||
函数原型： |
Std_ReturnType WdgM_CheckpointReached ( WdgM_SupervisedEntityIdType SEID, WdgM_CheckpointIdType CheckpointID ); |
||
服务编号： |
0x0E |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
SEID：当前程序运行到的SE编号 |
值 域： |
0 -65535 |
Che ckpointID：当前程序运行到某SE的CP编号 |
值 域： |
0 -65535 |
|
输入 输出参数： |
无 |
||
输出参数： |
无 |
||
返回值： |
E_OK：API接口请求被接受 E_NOT_OK：API接口请求被拒绝 |
||
功能概述： |
程序运行到某SE对应的Checkpoint |
WdgM_GetLocalStatus函数定义
函数名称： |
WdgM_GetLocalStatus |
||
函数原型： |
Std_ReturnType WdgM_GetLocalStatus ( WdgM_SupervisedEntityIdType SEID, WdgM_LocalStatusType *Status ); |
||
服务编号： |
0x0C |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
SEID：监督实体的标识符ID |
值 域： |
0 -65535 |
输入 输出参数： |
无 |
||
输出参数： |
Status：指向SE的LocalStatus的指针 |
值 域： |
无 |
返回值： |
E_OK：API接口请求被接受 E_NOT_OK：API接口请求被拒绝 |
||
功能概述： |
获取某SEID对应的局部状态（Local Status） |
WdgM_GetGlobalStatus函数定义
函数名称： |
WdgM_GetGlobalStatus |
||
函数原型： |
Std_ReturnType WdgM_GetGlobalStatus ( WdgM_GlobalStatusType *Status ); |
||
服务编号： |
0x0D |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Status：指向SE的LocalStatus的指针 |
值 域： |
无 |
返回值： |
E_OK：API接口请求被接受 E_NOT_OK：API接口请求被拒绝 |
||
功能概述： |
获取全局状态（Global Status） |
WdgM_PerformReset函数定义
函数名称： |
WdgM_PerformReset |
函数原型： |
void WdgM_PerformReset(void); |
服务编号： |
0x0F |
同步/异步： |
同步 |
是 否可重入： |
不可重入 |
输入参数： |
无 |
输入 输出参数： |
无 |
输出参数： |
无 |
返回值： |
无 |
功能概述： |
执行Watchdog复位操作 |
WdgM_GetFirstExpiredSEID函数定义
函数名称： |
WdgM_GetFirstExpiredSEID |
||
函数原型： |
Std_ReturnType WdgM_GetFirstExpiredSEID ( WdgM_SupervisedEntityIdType *SEID ); |
||
服务编号： |
0x10 |
||
同步/异步： |
同步 |
||
是 否可重入： |
不可重入 |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
SEID：指向SEID的指针 |
值 域： |
无 |
返回值： |
E_OK：返回SEID成功 E_NOT_OK：返回SEID失败 |
||
功能概述： |
获 取第一次出现Local_Status_Expired的SE编号 |
WdgM_MainFunction函数定义
函数名称： |
WdgM_MainFunction |
函数原型： |
void WdgM_MainFunction(void); |
服务编号： |
0x08 |
同步/异步： |
同步 |
是 否可重入： |
不可重入 |
输入参数： |
无 |
输入 输出参数： |
无 |
输出参数： |
无 |
返回值： |
无 |
功能概述： |
WdgM主函数，主函数依次判断得到Local status和Global Status，并据此给出相应的故障处理 |
可配置函数定义
无。
SWC服务组件封装
以下类型和接口可以封装至SWC生成完整的服务组件，可以与应用通过端口连接，没有列出的部分WdgM底层暂时不支持。
实现数据类型封装
类型名及定义引用 |
生成条件 |
WdgM_SupervisedEntityIdType |
无 |
WdgM_CheckpointIdType |
无 |
WdgM_Mode |
无 |
WdgM_LocalStatusType |
无 |
WdgM_GlobalStatusType |
无 |
WdgM_ModeType |
无 |
实现数据类型封装
注：下面提到的<UserModule>和<UserPortName>分别为用户SWC的名字和对应端口名，在与WdgM服务组件端口连接后适用。
Rte_Call_WdgM_LocalSupervision_{SupervisedEntityCheckpointName}_CheckpointReached
函数名称： |
Rte_Call_W dgM_LocalSupervision_{SupervisedEnt ityCheckpointName}_CheckpointReached |
||
函数定义： |
Std_ReturnType Rt e_Call_WdgM_LocalSupervision_{Super visedEntityCheckpointName}_Checkpoin tReached(WdgM_SupervisedEntityIdType SEID, WdgM_CheckpointIdType CheckpointID); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
SEID：被监管实体的标识描述符 |
值 域 ： |
0 - 65535 |
输入 输出参数： |
无 |
||
输出参数： |
Status：给定被监督实体的监督状态 |
值 域 ： |
0 - 65535 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
指示看门 狗管理器已到达被监督实体内的检查点； 该端口为S WC提供一个监督实体检查点的监督接口； |
||
变体： |
SupervisedEntityCheckpointName = {ecuc(WdgM/WdgMGeneral/ WdgMSupervisedEntity.SHORT-NAME)}_{ ecuc(WdgM/WdgMGeneral/ WdgMSupervisedEntity/WdgMCheckpoint. SHORT-NAME)} |
||
生成条件： |
{e cuc(WdgM/WdgMGeneral/WdgMSupervisedE ntity/WdgMSupervisedEntityId.value)} ecuc{WdgM/ WdgMGeneral/WdgMSupervisedEntity/Wdg MCheckpoint/WdgMCheckpointId} |
||
端口类型： |
Require Port |
||
从属端口： |
localSupervisi on_{SupervisedEntityCheckpointName} |
Rte_Call_WdgM_LocalSupervisonStatus_{SupervisedEntityName}_GetLocalStatus
函数名称： |
Rt e_Call_WdgM_LocalSupervisonStatus_{ SupervisedEntityName}_GetLocalStatus |
||
函数定义： |
Std_ReturnType Rte_Call_WdgM_LocalSupervisonS tatus_{SupervisedEntityName}_GetLoc alStatus(WdgM_SupervisedEntityIdType SEID, WdgM_LocalStatusType *Status); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
SEID：被监管实体的标识描述符 |
值 域 ： |
0 - 65535 |
输入 输出参数： |
无 |
||
输出参数： |
Status：给定被监督实体的监督状态 |
值 域 ： |
0 - 65535 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
返回单个被监督实体的监督状态； 该端口为S WC提供一个被监督实体的监督状态接口； |
||
变体： |
SupervisedEntityName = {ecuc(WdgM/WdgMGener al/WdgMSupervisedEntity.SHORT-NAME)} |
||
生成条件： |
{e cuc(WdgM/WdgMGeneral/WdgMSupervisedE ntity/WdgMSupervisedEntityId.value)} |
||
端口类型： |
Require Port |
||
从属端口： |
LocalSupe rvisonStatus_{SupervisedEntityName} |
Rte_Call_WdgM_GlobalSupervision_GetFirstExpiredSEID
函数名称： |
Rte_Call_WdgM_G lobalSupervision_GetFirstExpiredSEID |
||
函数定义： |
Std_ReturnType Rte_Call_WdgM_G lobalSupervision_GetFirstExpiredSEID (WdgM_SupervisedEntityIdType *SEID); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
SEID：被监管实体的标识描述符 |
值 域 ： |
0 - 65535 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
返回第一个到达状 态WDGM_LOCAL_STATUS_EXPIRED的SEID； 该端口提供WdgM的全局监督接口； |
||
变体： |
无 |
||
生成条件： |
无 |
||
端口类型： |
Require Port |
||
从属端口： |
GlobalSupervision |
Rte_Call_WdgM_GlobalSupervision_GetMode
函数名称： |
Rte_Call_WdgM_G lobalSupervision_GetFirstExpiredSEID |
||
函数定义： |
Std_ReturnType Rte _Call_WdgM_GlobalSupervision_GetMode (WdgM_ModeType *Mode); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Mode：看门狗管理器的当前工作模式 |
值 域 ： |
0 - 255 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
返回看门狗管理器当前工作模式； 该端口提供WdgM的全局监督接口； |
||
变体： |
无 |
||
生成条件： |
无 |
||
端口类型： |
Require Port |
||
从属端口： |
GlobalSupervision |
Rte_Call_WdgM_GlobalSupervision_PerformReset
函数名称： |
Rte_Call _WdgM_GlobalSupervision_PerformReset |
||
函数定义： |
Std_ReturnType Rte_Call _WdgM_GlobalSupervision_PerformReset (WdgM_ModeType *Mode); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Mode：看门狗管理器的当前工作模式 |
值 域 ： |
0 - 255 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
返回看门狗管理器当前工作模式； 通知Watchdog Manager复位看门狗； 该端口提供WdgM的全局监督接口； |
||
变体： |
无 |
||
生成条件： |
无 |
||
端口类型： |
Require Port |
||
从属端口： |
GlobalSupervision |
Rte_Call_WdgM_GlobalSupervision_GetGlobalStatus
函数名称： |
Rte_Call_Wd gM_GlobalSupervision_GetGlobalStatus |
||
函数定义： |
Std_ReturnType Rte_Call_Wd gM_GlobalSupervision_GetGlobalStatus (WdgM_GlobalStatusType *Status); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
无 |
||
输入 输出参数： |
无 |
||
输出参数： |
Status：Watchdog Manager全局监控状态 |
值 域 ： |
0 - 65535 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
返回看门狗管理器的全局监控状态； 该端口提供WdgM的全局监督接口； |
||
变体： |
无 |
||
生成条件： |
无 |
||
端口类型： |
Require Port |
||
从属端口： |
GlobalSupervision |
Rte_Call_WdgM_GlobalSupervision_SetMode
函数名称： |
Rte _Call_WdgM_GlobalSupervision_SetMode |
||
函数定义： |
Std_ReturnType Rte _Call_WdgM_GlobalSupervision_SetMode (WdgM_ModeType Mode); |
||
服务编号： |
N/A |
||
同步/异步： |
N/A |
||
是 否可重入： |
N/A |
||
输入参数： |
Mode：已配置的看门狗管理模式之一 |
值 域 ： |
0 - 255 |
输入 输出参数： |
无 |
||
输出参数： |
Status：Watchdog Manager全局监控状态 |
值 域 ： |
0 - 65535 |
返回值： |
Std_ReturnType： E_OK： 成功 E_NOT_OK： 失败 |
||
功能概述： |
设置看门狗的当前工作模式； 该端口提供WdgM的全局监督接口； |
||
变体： |
无 |
||
生成条件： |
无 |
||
端口类型： |
Require Port |
||
从属端口： |
GlobalSupervision |
模式转换接口封装
WdgM_LocalMode_{SupervisedEntityName}
接口名称： |
WdgM_LocalMode_{SupervisedEntityName} |
变体： |
SupervisedEntityName = {ecuc(WdgM/WdgMGeneral/WdgMSu pervisedEntity/WdgMSupervisedEntityId.SHORT-NAME)} |
生成条件： |
无 |
模式组： |
SupervisedEntityName |
端口类型： |
Provided Port |
从属端口： |
mo deSwitchPort_WdgMLocalMode_{SupervisedEntityName} |
WdgM_GlobalMode
接口名称： |
WdgM_GlobalMode |
变体： |
无 |
生成条件： |
无 |
模式组： |
无 |
端口类型： |
Provided Port |
从属端口： |
modeSwitchPort_WdgMGlobalMode |
配置
主要介绍WdgM模块的配置参数，列举配置项在配置界面显示的名称，对应的标准、可能的取值、默认的取值、参数描述及依赖关系，旨在指导用户如何使用配置工具进行WdgM模块参数的配置。
表5‑1 属性描述
UI名称 |
该配置项在配置工具界面显示的名称 |
取值范围 |
该配置项允许的取值区间 |
默认取值 |
该配置项默认的配置值 |
参数描述 |
该配置项在标准的AUTOSAR_EcucParamDef.arxml文件中的描述 |
依赖关系 |
该配置项与其他模块或配置项的关系 |
WdgMGeneral配置
图5-1 WdgM模块的General容器配置图
表5-2 WdgM模块的General配置属性描述
UI 名称 |
描述 |
|||||
WdgMDe vError Detect |
取值范围 |
STD_ON,STD_OFF |
默 | 认 | 取 | 值 | |
S T D _ O F F |
||
参数描述 |
是 否开启配置出错检测。 若开启，一旦检测到配 置出错，则代码停留在 故障出错位置。量产用 代码，需关闭该配置。 |
|||||
依赖关系 |
依赖于DET模块的配置 |
|||||
WdgMIm mediat eReset |
取值范围 |
STD_ON,STD_OFF |
默认取值 |
STD_OFF |
||
参数描述 |
Global status Stopped状态时， 是否调用Mcu_PerformRe set执行立即复位操作。 |
|||||
依赖关系 |
依赖于复位机制 |
|||||
WdgMOf fModeE nabled |
取值范围 |
STD_ON,STD_OFF |
默认取值 |
STD_OFF |
||
参数描述 |
是否允许Watchdog Driver配置为Off Mode模式。 |
|||||
依赖关系 |
依赖 于Wdg底层设备驱动程序 |
|||||
WdgMVe rsionI nfoApi |
取值范围 |
STD_ON,STD_OFF |
默认取值 |
STD_OFF |
||
参数描述 |
是否在编译时 ，查看配置文件，源文 件的版本信息是否一致 |
|||||
依赖关系 |
无 |
|||||
FIRST_ EXPIRE D_SEID |
取值范围 |
0…4294967295 |
默认取值 |
0 |
||
参数描述 |
保存在此区域的 数据在热复位后不得擦 除或复位。热复位是指 复位操作时电源正常。 监管实体ID占用2字节。 |
|||||
依赖关系 |
依赖于内存保护 |
|||||
FI RST_EX PIRED_ INVERS E_SEID |
取值范围 |
0…4294967295 |
默认取值 |
0 |
||
参数描述 |
保存在此区域的 数据在热复位后不得擦 除或复位。热复位是指 复位操作时电源正常。 监管实体ID占用2字节。 |
|||||
依赖关系 |
依赖于内存保护 |
|||||
WdgMSupervisedEntity配置
图5-2 WdgM监督实体配置
表5-3 WdgM模块的监督实体配置属性描述
UI 名称 |
描述 |
|||||||
WdgM Superv isedEn tityId |
取值范围 |
…65535 |
默 | 认 | 取 | 值 | |
1 |
||||
参数描述 |
该参数应包含被监 督实体的唯一标识符。 备注： 不同 的WdgM监督实体不能有 相同的WdgM监督实体ID |
|||||||
依赖关系 |
无 |
|||||||
WdgMIn ternal Transi tionId |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||||
参数描述 |
用 于描述外部逻辑监督ID |
|||||||
依赖关系 |
无 |
|||||||
Wd gMOsAp plicat ionRef |
取值范围 |
引用或下拉选项 |
默 | 认 | 取 | 值 | |
|
||||
参数描述 |
对操作系统 应用程序的可选引用。 注意，当 相应的受监督实体到达 WD GM_LOCAL_STATUS_FAILE D时，看门狗管理器模块 将触发该操作系统应用 程序的分区重新启动。 |
|||||||
依赖关系 |
依赖于操作系统 |
|||||||
Wd gMInte rnalCh eckpoi ntInit ialRef |
取值范围 |
引用或下拉选项 |
默 | 认 | 取 | 值 | |
|
||||
参数描述 |
用于实现对这个监督实 体的初始检查点的引用 |
|||||||
依赖关系 |
依赖于监控点的配置 |
|||||||
W dgMInt ernall Checkp ointFi nalRef |
取值范围 |
引用或下拉选项 |
默 | 认 | 取 | 值 | |
|
||||
参数描述 |
用于实现对这个监督实 体的最终检查点的引用 |
|||||||
依赖关系 |
无 |
|||||||
Wd gMPart itionR esetCa llBack |
取值范围 |
True或False |
默认取值 |
False |
||||
参数描述 |
用户为WdgM多分区重 置定义的回调接口开关 |
|||||||
依赖关系 |
WdgMEcucPartitionRef |
|||||||
Wd gMEcuc Partit ionRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||||
参数描述 |
表示被监督实体在该 “EcucPartition”中执行 |
|||||||
依赖关系 |
BswMPartitionRef |
|||||||
W dgMOSC ounter |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||||
参数描述 |
Wd gM用于对SE执行Deadlin e监督的操作系统计数器 |
|||||||
依赖关系 |
OsCounter |
|||||||
WdgMCheckpoints配置
图5-3 WdgM监督实体配置
表5-4 WdgM模块的监控点配置属性描述
UI 名称 |
描述 |
|||
WdgM Checkp ointId |
取值范围 |
0…65535 |
默认取值 |
0 |
参数描述 |
参数用于实现应包 含检查点的唯一标识符 |
|||
依赖关系 |
无 |
WdgMInternalTransition配置
图5-4 WdgM模块的内部转换配置
表5-5 WdgM模块的内部转换配置属性描述
UI 名称 |
描述 |
|||||
W dgMInt ernalT ransit ionSou rceRef |
取值范围 |
引用或下拉选项 |
默 | 认 | 取 | 值 | |
|
||
参数描述 |
参数用 于对给定监督实体内部 转换的源检查点的引用 |
|||||
依赖关系 |
依赖于监控点的配置 |
|||||
WdgMI nterna lTrans itionD estRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
参数用于 对给定监督实体内部转 换的目标检查点的引用 |
|||||
依赖关系 |
依赖于监控点的配置 |
|||||
WdgMWatchdog配置
图5-5 WdgM驱动接口挂接配置
表5-6 WdgM模块的驱动接口挂接配置属性描述
UI 名称 |
描述 |
|||||
WdgM Watchd ogName |
取值范围 |
字符串：uint8 [] |
默 | 认 | 取 | 值 | |
N U L L _ P T R |
||
参数描述 |
参数必须包含看门 狗实例索引的符号名称 |
|||||
依赖关系 |
无 |
|||||
Wdg MWatch dogDev iceRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
对Watchdog接 口的一个设备容器的引 用。在被引用的容器Wdg IfDevice中，参数WdgIf DeviceIndex包含了Inde x参数，WdgM必须使用这 个参数来调用WdgIf_Se tTriggerCondition来调 用这个Watchdog实例。 |
|||||
依赖关系 |
依赖于WdgIf的配置 |
|||||
WdgMConfigSet配置

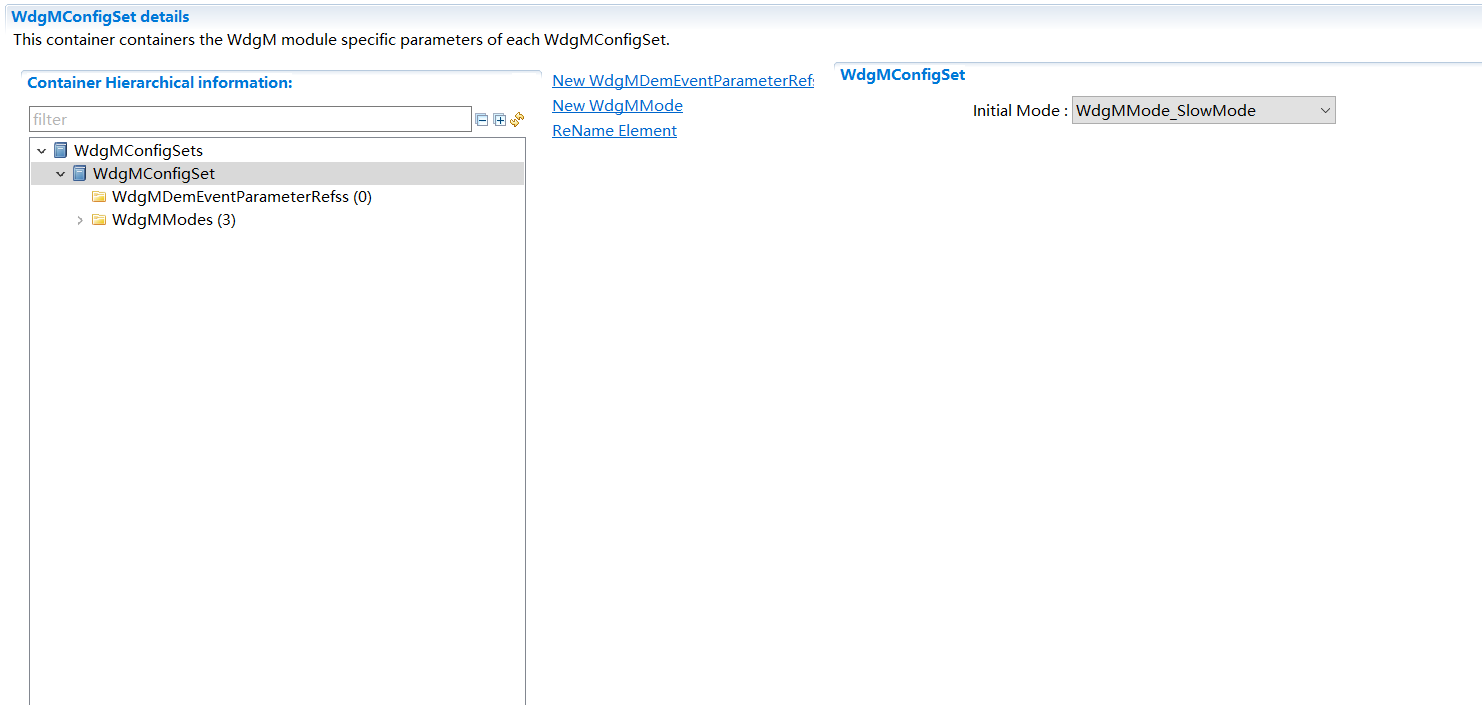

图5-6 WdgM配置集的设置
表5-7 WdgM模块的ConfigSet配置属性描述
UI 名称 |
描述 |
|||
Wdg MIniti alMode |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
参数描述 |
软件看门狗管 理模块初始化后的状态 |
|||
依赖关系 |
无 |
WdgMDemEventParameterRefs配置
容器用于引用DemEventParameter元素，该元素应使用API Dem_ReportErrorStatus API调用，以防发生相应的错误。EventId取自引用的DemEventParameter的DemEventId值。标准化错误在容器中提供，可以通过供应商特定的错误引用进行扩展。
图5-7 WdgM模块的DEM事件参数配置
表5-8 WdgM模块的Dem配置属性描述
UI 名称 |
描述 |
|||||
WDGM_E _SET_M ODEWDG M_E_SE T_MODE |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
参考DemEventParam eter，当错误“看门狗驱 动程序的模式切换到失 败”已经发生时应发出。 |
|||||
依赖关系 |
无 |
|||||
WDGM_E _SUPER VISION |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
当 错误“监督失败，看门狗 复位将发生”时，将发出 DemEventPa rameter引用已经发生。 备注 ：全局监管状态已达到 WDGM_ GLOBAL_STATUS_STOPPED |
|||||
依赖关系 |
依赖于WdgIf的配置 |
|||||
WdgMMode-OffMode配置
图5-8 WdgM关闭模式OffMode的配置
表5-9 WdgM模块的OffsetMode配置属性描述
UI 名称 |
描述 |
|||||
WdgMEx piredS upervi sionCy cleTol |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
这个参数应使用定义了 一个值，用来固定在全 局监控状态达到过期状 态后，延迟阻塞看门狗 触发的监控周期数量。 |
|||||
依赖关系 |
无 |
|||||
WdgM ModeId |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此参数固定模 式的标识符。例如，这 个标识符作为参数传递 给WdgM_SetMode服务。 |
|||||
依赖关系 |
无 |
|||||
Wd gMSupe rvisio nCycle |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数 定义了主函数WdgM_Mai nFunction的调度周期。 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-OffMode-Trigger配置
图5-9 WdgM触发硬件看门狗的配置
表5-10 WdgM模块的OffsetMode-Trigger配置属性描述
UI 名称 |
描述 |
|||||
W dgMTri ggerCo nditio nValue |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
这个参数应该 包含这个看门狗传递给 WdgIf_SetT riggerCondition的值。 |
|||||
依赖关系 |
无 |
|||||
WdgM Watchd ogMode |
取值范围 |
引用或下拉选项 |
默认取值 |
WDGIF _OFF_MODE |
||
参数描述 |
该参数 包含看门狗模式，应使 用代表在此看门狗管理 模式下引用的看门狗。 |
|||||
依赖关系 |
依 赖于WdgIf和Wdg的配置 |
|||||
WdgM Trigge rWatch dogRef |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数 是对配置看门狗的引用 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode配置
图5-10 WdgM关闭模式FastMode的配置
表5-11 WdgM模块的FastMode配置属性描述
UI 名称 |
描述 |
|||||
WdgMEx piredS upervi sionCy cleTol |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
这个参数应使用定义了 一个值，用来固定在全 局监控状态达到过期状 态后，延迟阻塞看门狗 触发的监控周期数量。 |
|||||
依赖关系 |
无 |
|||||
WdgM ModeId |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此参数固定模 式的标识符。例如，这 个标识符作为参数传递 给WdgM_SetMode服务。 |
|||||
依赖关系 |
无 |
|||||
Wd gMSupe rvisio nCycle |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数 定义了主函数WdgM_Mai nFunction的调度周期。 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode-AliveSupervision
图5-11 WdgM活性监督的配置
表5-12 WdgM模块的FastMode-AliveSupervision配置属性描述
UI 名称 |
描述 |
|||||
WdgM AliveS upervi sionId |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
用于描述 活性监督的唯一标识符 |
|||||
依赖关系 |
无 |
|||||
WdgM Expect edAliv eIndic ations |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数包含根据对应的 SE定义的监督周期的参 考数量中Checkpoint的 预期存活指示的数量。 |
|||||
依赖关系 |
无 |
|||||
W dgMMax Margin |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此参数包 含Checkpoint的活性指 示的数量，这些活性指 示是可接受的，可以附 加到相应的监督参考周 期内的预期活性指示。 |
|||||
依赖关系 |
依赖于OS操作系统 |
|||||
W dgMMin Margin |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此参数包含Checkpoin t的活性指示的数量，这 些活性指示在相应的监 督参考周期内可以从预 期的活性指示中错过。 |
|||||
依赖关系 |
依赖于监控点的配置 |
|||||
WdgMS upervi sionRe ferenc eCycle |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数应包含活性监 督机制根据对应的SE进 行活性指示计数检查时 所参考的监测周期数。 |
|||||
依赖关系 |
无 |
|||||
Wdg MAlive Superv isionC heckpo intRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
指 被监管单位内部应被监 管的Checkpoint监控点 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode-DeadlineSupervision
图5-12 WdgM期限监督的配置
表5-13 WdgM模块的FastMode-DeadlineSupervision配置属性描述
UI 名称 |
描述 |
|||||
Wd gMEnab leTime outDet ection |
取值范围 |
STD_OFF，STD_ON |
默 | 认 | 取 | 值 | |
S T D _ O F F |
||
参数描述 |
是 否开启配置超时检测。 若开启，一旦检测到期 限监督发生超市，则触 发看门狗的复位功能。 |
|||||
依赖关系 |
无 |
|||||
W dgMDea dlineS upervi sionId |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
用于描述 期限监督的唯一标识符 |
|||||
依赖关系 |
无 |
|||||
Wdg MDeadl ineMax |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此参数包含超过 该期限的最长时间跨度 备注：单位为秒 |
|||||
依赖关系 |
无 |
|||||
Wdg MDeadl ineMin |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
此 参数包含最短的时间跨 度，超过该时间跨度就 认为满足了最后期限。 备注：单位为秒 |
|||||
依赖关系 |
依赖于监控点的配置 |
|||||
Wd gMDead lineSt artRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
用于实现对期限 监督的开始Checkpoint 监控点的引用 |
|||||
依赖关系 |
无 |
|||||
W dgMDea dlineS topRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
用于 实现对期限监督的终止C heckpoint监控点的引用 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode-ExternalLogicalSupervision
图5-13 WdgM外部逻辑监督的配置
表5-14 WdgM模块的FastMode-ExternalLogicalSupervision配置属性描述
UI 名称 |
描述 |
|||||
Wd gMExte rnalLo gicalS upervi sionId |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
用于描述外部 逻辑监督的唯一标识符 |
|||||
依赖关系 |
无 |
|||||
Wd gMExte rnalCh eckpoi ntInit ialRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
用于实 现对这个外部图的初始C heckpoint监控点的引用 |
|||||
依赖关系 |
无 |
|||||
WdgMEx ternal Checkp ointFi nalRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
用于实 现对这个外部图的最终C heckpoint监控点的引用 |
|||||
依赖关系 |
无 |
|||||
图5-14 WdgM外部逻辑监督外部转换的配置
表5-15 WdgM模块的FastMode-ExternalTransition配置属性描述
UI 名称 |
描述 |
|||||
W dgMExt ernalT ransit ionSou rceRef |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
用 于实现对外部迁移的源C heckpoint监控点的引用 |
|||||
依赖关系 |
无 |
|||||
WdgME xterna lTrans itionD estRef |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
用于 实现对外部迁移的目标C heckpoint监控点的引用 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode-LocalStatusParams
图5-15 WdgM局部监督状态参数的配置
表5-16 WdgM模块的FastMode-LocalStatusParameter配置属性描述
UI 名称 |
描述 |
|||||
W dgMFai ledAli veSupe rvisio nRefCy cleTol |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
该参数应 包含对该监督实体的不 正确/失败的有效监督的 可接受的参考周期数量 |
|||||
依赖关系 |
无 |
|||||
WdgM LocalS tatusS upervi sedEnt ityRef |
取值范围 |
引用或下拉选项 |
默认取值 |
无 |
||
参数描述 |
这是 对监督实体的引用，其 中本地状态参数被指定 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-FastMode-WdgMTrigger
图5-16 WdgM触发参数的配置
表5-17 WdgM模块的FastMode-Trigger配置属性描述
UI 名称 |
描述 |
|||||
W dgMTri ggerCo nditio nValue |
取值范围 |
0…65535 |
默 | 认 | 取 | 值 | |
0 |
||
参数描述 |
这个参数应该 包含这个看门狗传递给 WdgIf_SetT riggerCondition的值。 |
|||||
依赖关系 |
无 |
|||||
WdgM Watchd ogMode |
取值范围 |
引用或下拉选项 |
默认取值 |
WDGIF_ FAST_MODE |
||
参数描述 |
该参数 包含看门狗模式，应使 用代表在此看门狗管理 模式下引用的看门狗。 |
|||||
依赖关系 |
依 赖于WdgIf和Wdg的配置 |
|||||
WdgM Trigge rWatch dogRef |
取值范围 |
0…65535 |
默认取值 |
0 |
||
参数描述 |
该参数 是对配置看门狗的引用 |
|||||
依赖关系 |
无 |
|||||
WdgMMode-SlowMode配置
备注：与FastMode的描述保持一致。
