SomeIpXf

缩写词注解

缩写词

英文全称

中文解释

SOME/IP

Scalable service-Oriented MiddlewarE over IP

基于IP 的可缩放的面向服务的中间件

Service

a logical combination of zero or more methods, zero or more

events, and zero or more fields (empty service is allowed, e.g.

for announcing non-SOME/IP services in SOME/IP-SD)

由零个或多个 方法，零个或多个事件，零个 或多个Field组成的逻辑组合

Request

a message of the client to the server invoking a method

一条由客户端发出 的用于调用服务端方法的消息

Response

a message of the server to the client transporting results of a

method invocation

一条由服 务端发送给客户端的消息，用 于传输客户端调用方法的结果

Method

a method, procedure, function, or subroutine that is called/invoked

方法或者函数。

简介

在发送端SOME/IP Transformer模块对数据进行线性化处理，将数据转换为符合SOME/IP格式要求的数据。

在接收端，SOME/IP Transformer模块将接收到的线性化的数据进行反序列化处理，将数据还原后提供给上层模块。image1

图 SOME/IP Transformer模块概要图

参考资料

[1] AUTOSAR_SWS_SOMEIPTransformer.pdf，R19-11

[2] AUTOSAR_ASWS_TransformerGeneral.pdf，R19-11

功能描述

数据序列化功能

数据序列化功能介绍

对原始数据进行序列化。

数据序列化功能实现

根据配置工具中对接口（SenderReceiverInterface/ ClientServerInterface容器）和数据的描述（配置在DateTypeDescription页面中），SOME/IP Transformer模块会生成对应的序列化函数（根据SomeIpXfConfig配置项的配置生成），用户调用该序列化函数，提供对应的参数，该序列化函数输出序列化后的数据。

数据反序列化功能

数据反序列化功能介绍

对原始数据进行反序列化。

数据反序列化功能实现

根据配置工具中对接口（SenderReceiverInterface/ ClientServerInterface容器）和数据的描述（配置在DateTypeDescription页面中），SOME/IP Transformer模块会生成对应的反序列化函数（根据SomeIpXfConfig配置项的配置生成），用户调用该反序列化函数，提供对应的参数，该反序列化函数输出反序列化后的原始数据。

源文件描述

表 SomeIpXf组件文件描述

文件

说明

SomeIpXf_Cfg.h

定义SomeIpXf模块预编译时用到的配置参数。

SomeIpXf.c

SomeIpXf模块源文件，包含了API函数的实现。

SomeIpXf.h

SomeIpXf模块头 文件，包含了API函数的声明并定义了使用的数据结构。

So meIpXf_MemMap.h

SomeIpXf模块函数和变量存储位置定义文件。


图 SomeIpXf组件文件交互关系图

API接口

类型定义

SomeIpXf_ConfigType类型定义

名称

SomeIpXf_ConfigType

类型

Structure

范围

无

描述

SomeIpXf初始化需要用到的数据，当前实现为空。

输入函数描述

输入模块

API

Det

Det_ReportError

静态接口函数定义

SomeIpXf_<transformerId>函数定义(Sender/Receiver)

函数名称：

SomeIpXf _<transformerId>

函数原型：

uint8 SomeIpXf_<transformerId>(

uint8* buffer,

uint16* bufferLength,

const <type>* dataElement

)

服务编号：

0x03

同步/异步：

同步

是 否可重入：

可重入

输入参数：

dataElement

值域：

无

输入 输出参数：

无

输出参数：

buffer

值域：

无

bufferLength

值域：

无

返回值：

uint8

0x00 (E_OK): 序列 化成功

0x81 ( E_SER_G ENERIC _ERROR): 出 现错误

功能概述：

该函数为Sender/R eceiver类型的序列 化函数，它将data element作为 输入，输出一个ui nt8类型的数组其中 包含序列化后的数 据。序列化后的数 据长度由序列化函 数计算，并输出在b ufferLength参数中 。该值可能比输出 buffer的长度小。

SomeIpXf_<transformerId>函数定义(Client/Server)

函数名称：

SomeIpXf _<transformerId>

函数原型：

uint8 SomeIpXf_<transformerId>(

const Rte_Cs_Transa ctionHandleType* T ransactionHandle,

uint8* buffer,

uint16* bufferLength,

[Std_ReturnType returnValue,]

<type> data_1, …

<type> data_n

)

服务编号：

0x03

同步/异步：

同步

是 否可重入：

可重入

输入参数：

TransactionHandle

值域：

无

returnValue

值域：

STD_ON / STD_OFF

data_1

值域：

无

data_n

值域：

无

输入 输出参数：

NONE

输出参数：

buffer

值域：

无

bufferLength

值域：

无

返回值：

uint8

0x00 (E_OK): 序列 化成功

0x81 ( E_SER_G ENERIC _ERROR): 出 现错误

功能概述：

该函数为Client /Server类型的序列 化函数，它将data element作为 输入，输出一个ui nt8类型的数组其中 包含序列化后的数 据。序列化后的数 据长度由序列化函 数计算，并输出在b ufferLength参数中 。该值可能比输出 buffer的长度小。

SomeIpXf_<transformerId>函数定义(trigger event)

函数名称：

SomeIpXf _<transformerId>

函数原型：

uint8 SomeIpXf_<transformerId>(

uint8* buffer,

uint16* bufferLength

)

服务编号：

0x03

同步/异步：

同步

是 否可重入：

可重入

输入参数：

无

输入 输出参数：

无

输出参数：

buffer

值域：

无

bufferLength

值域：

无

返回值：

uint8

0x00 (E_OK): 序列 化成功

0x81 ( E_SER_G ENERIC _ERROR): 出 现错误

功能概述：

该函数为trigger even t类型的序列化函数 ，它将trigger作为 输入，输出一个ui nt8类型的数组其中 包含序列化后的数 据。序列化后的数 据长度由序列化函 数计算，并输出在b ufferLength参数中 。该值可能比输出 buffer的长度小。

SomeIpXf_Inv_<transformerId>函数定义 (Sender/Receiver)

函数名称：

SomeIpXf Inv_<tran sformerId>

函数原型：

uint8 SomeIpXf_I nv_<trans formerId>(

const uint8* buffer,

uint16 buf ferLength,

<type>* d ataElement

)

服务编号：

0x04

同步/异步：

同步

是 否可重入：

可重入

输入参数：

buffer

值域：

无

bu fferLength

值域：

0 .. 65535

输入 输出参数：

无

输出参数：

d ataElement

值域：

无

返回值：

uint8

0x00 (E_OK): 反序列化成功

0x81 (E_SER_G ENERIC_ERROR): 出现一个错误

0x87 (E _SER_WRONG_PROT OCOL_VERSION):

接收端的版本号 和发送端不匹配

0x88 (E_S ER_WRONG_INTER FACE_VERSION):

接口版本不支持

0x89 (E_SER_MALFO RMED_MESSAGE):

接收到 的消息长度不正 确，Xf无法处理

0x8a (E_SER_WRONG _MESSAGE_TYPE): 接收到的 报文类型不正确

功能概述：

Sen der/Receiv er通信的反 序列化函数 ，用于反序 列化SOME/ IP。该函数 接受一个包 含序列化数 据的uint8 类型的数组 作为输入， 输出原始数 据到RTE。

SomeIpXf_Inv_<transformerId>函数定义 (Client/Server)

函数名称：

SomeI pXf_Inv_<tr ansformerId>

函数原型：

uint8 SomeIp Xf_Inv_<tra nsformerId>(

Rte_Cs _Transaction HandleType* Transa ctionHandle,

const uint8* buffer,

uint16 b ufferLength,

[Std _ReturnType* r eturnValue,]

[<type>* data_1,] …

[<type>* data_n]

)

服务编号：

0x04

同步/异步：

同步

是 否可重入：

可重入

输入参数：

buffer

值域：

无

bufferLength

值域：

0 .. 65535

输入 输出参数：

无

输出参数：

Trans actionHandle

值域：

无

returnValue

值域：

无

data_1

值域：

无

data_n

值域：

无

返回值：

uint8

0x00 (E_OK): 反序列化成功

0x81 (E_SER_G ENERIC_ERROR): 出现一个错误

0x87 (E _SER_WRONG_PROT OCOL_VERSION):

接收端的版本号 和发送端不匹配

0x88 (E_S ER_WRONG_INTER FACE_VERSION):

接口版本不支持

0x89 (E_SER_MALFO RMED_MESSAGE):

接收到 的消息长度不正 确，Xf无法处理

0x8a (E_SER_WRONG _MESSAGE_TYPE): 接收到的 报文类型不正确

功能概述：

Client/Serv er通信的反序 列化函数，用 于反序列化S OME/IP。该函 数接受一个包 含序列化数据 的uint8类型 的数组作为输 入，输出原始 数据到RTE。

SomeIpXf_Inv_<transformerId>函数定义 (trigger event)

函数名称：

SomeI pXf_Inv_<tr ansformerId>

函数原型：

uint8 SomeIp Xf_Inv_<tra nsformerId>(

const uint8* buffer,

uint16 bufferLength

)

服务编号：

0x04

同步/异步：

同步

是 否可重入：

可重入

输入参数：

buffer

值域：

无

bufferLength

值域：

0 .. 65535

输入 输出参数：

无

输出参数：

无

返回值：

uint8

0x00 (E_OK): 反序列化成功

0x81 (E_SER_G ENERIC_ERROR): 出现一个错误

0x87 (E _SER_WRONG_PROT OCOL_VERSION):

接收端的版本号 和发送端不匹配

0x88 (E_S ER_WRONG_INTER FACE_VERSION):

接口版本不支持

0x89 (E_SER_MALFO RMED_MESSAGE):

接收到 的消息长度不正 确，Xf无法处理

0x8a (E_SER_WRONG _MESSAGE_TYPE): 接收到的 报文类型不正确

功能概述：

Trigger Eve nt通信的反序 列化函数，用 于反序列化S OME/IP。该函 数接受一个包 含序列化数据 的uint8类型 的数组作为输 入，输出原始 数据到RTE。

SomeIpXf_Init函数定义

函数名称：

S omeIpXf_Init

函数原型：

void So meIpXf_Init(

const SomeIpXf ConfigType* config

)

服务编号：

0x01

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

config

值域：

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

初始化So meIpXf模块。

SomeIpXf_DeInit函数定义

函数名称：

SomeIpXf_DeInit

函数原型：

void SomeIpXf_DeInit(

void

)

服务编号：

0x02

同步/异步：

同步

是 否可重入：

不可重入

输入参数：

无

输入 输出参数：

无

输出参数：

无

返回值：

无

功能概述：

反初始化SomeIpXf模块。

SomeIpXf_GetVersionInfo函数定义

函数名称：

SomeIpX f_GetVersionInfo

函数原型：

void SomeIpXf _GetVersionInfo(

Std_V ersionInfoType* VersionInfo

)

服务编号：

0x00

同步/异步：

同步

是 否可重入：

可重入

输入参数：

无

输入 输出参数：

无

输出参数：

VersionInfo

值域：

无

返回值：

无

功能概述：

获取Some IpXf模块的版本号

可配置函数定义

无。

配置

TransformationSet


图 TransformationSet容器配置图

表 TransformationSet容器属性描述

UI名称

描述

Tra nsform ations

取值范围

无

默认取值

无

参数描述

该容器用 于定义Transformer对象

依赖关系

无

T ransfo rmatio nTechn ologys

取值范围

无

默认取值

无

参数描述

该容器用于定义Transfo rmationTechnology对象

依赖关系

无

Transformation


图 Transformation对象配置图

表 Transformation对象属性描述

UI名称

描述

T ransfo rmerId

取值范围

合法字符串

默认取值

无

参数描述

Transf ormerId，用做序列化函 数或者反序列化函数名

依赖关系

无

T ransfo rmatio nChain

取值范围

引用到ComXfTran sformer/E2Etransforme r/SomeIpXfTransformer

默认取值

无

参数描述

引用到ComXfTransf ormer/E2Etransformer/ SomeIpXfTransformer用 于生成TransfomerChain

（单独 生成一个SomeIpXf的序 列化或者反序列化函数 也需要配置一个Transf ormerChain，在Transfo rmerChain中引用到Some IpXfTransformer，否则 无法生成序列化函数）

依赖关系

无

TransformationTechnology


图 TransformationTechnology容器配置图

表 TransformationTechnology容器属性描述

UI名称

描述

Needs Origin alData

取值范围

ON / OFF

默认取值

OFF

参数描述

表示transformer是否需 要访问SWC的原始数据。

依赖关系

无

Pr otocol

取值范围

合法字符串

默认取值

E2E

参数描述

表示该 transformer实现的协议

依赖关系

无

Tran sforme rClass

取值范围

CUSTOM /

SAFETY /

SECURITY /

SERIALIZER

默认取值

SAFETY

参数描述

表 示该transformer的类型

依赖关系

无

V ersion

取值范围

Int

默认取值

1

参数描述

实现的协议版本号

依赖关系

无

S OMEIPT ransfo rmatio nDescr iption

取值范围

无

默认取值

无

参数描述

该容器定义和 transformer相关的属性

依赖关系

无

SOMEIPTransformationDescription


图 SOMEIPTransformationDescription容器配置图

表 SOMEIPTransformationDescription容器属性描述

UI名称

描述

ali gnment

取值范围

1 .. 65535

默认取值

无

参数描述

表示动态长 度的数据的对其字节数

依赖关系

无

byt eOrder

取值范围

mos tSignificantByteFirst / mo stSignificantByteLast

/opaque

默认取值

most Significan tByteFirst

参数描述

表 示transformer的字节序

依赖关系

无

inte rfaceV ersion

取值范围

1 .. 65535

默认取值

无

参数描述

版本号

依赖关系

无

DataTypeDescription


图 DataTypeDescription容器配置图

表 DataTypeDescription容器属性描述

UI名称

描述

Type

取值范围

VALUE（基本类型）

ARRAY （定长数组）

DYNAMIC ARRAY （动态长度数组）

STRING （定长字符串）

DYNAMIC STRING （动态长度字符串）

STRUCT （结构体）

UNION （联合体）

默认取值

无

参数描述

定 义所描述的数据的类型

依赖关系

1. Type参数设置为DYNAMIC STRING和DYNAMIC ARRAY时，St orageArrays容器中必须 配置StorageArray对象

2. Type 参数设置为UNION时，Un ionElements容器中必须 配置UnionElement对象

3. T ype参数设置为STRUCT时 ，SubElements容器中必 须配置SubElement对象

Val ueType

取值范围

boolean

uint8

uint16

uint32

uint64

sint8

sint16

sint32

sint64

float32

默认取值

无

参数描述

表示所定义 的基本数据类型的类型

依赖关系

仅在 Type=Value时可以配置

Array Length

取值范围

1 .. 65535

默认取值

无

参数描述

表示数组的长度

依赖关系

仅在 Type=Array时可以配置

St ringEn coding

取值范围

UTF-8 / UTF-16

默认取值

UTF-8

参数描述

表示字符串的编码方式

依赖关系

仅在Type=STRING / DYNAMIC ARRAY时可以配置

String Length

取值范围

1 .. 65535

默认取值

无

参数描述

表示字符串的长度

依赖关系

仅在 Type=STRING时可以配置

Type Length

取值范围

0 .. 8

默认取值

0

参数描述

静态类型的数 据类型长度，自动计算

依赖关系

当 Type=VALUE，根据Value Type的值会计算；

当Type=STRING，根据 StringEncoding值计算

Arra yEleme ntType

取值范围

引用 到DataTypeDescription

默认取值

无

参数描述

表示数组成员的类型

依赖关系

仅在 Type=Array时可以配置

Refere ncedDa taType

取值范围

引用 到DataTypeDescription

默认取值

无

参数描述

表示是哪种类型的指针

依赖关系

仅在Type=DATA REFERENCE时可以配置

SubEl ements

取值范围

无

默认取值

无

参数描述

表示结构体的子成员

依赖关系

仅在 Type=STRUCT时可以配置

Si zeIndi cators

取值范围

无

默认取值

无

参数描述

动 态长度数组或动态长度 字符串表示长度的变量

依赖关系

仅在Type=DYNAMIC ARRAY / DYNAMIC STRING时可以配置

S torage Arrays

取值范围

无

默认取值

无

参数描述

动 态长度数组或动态长度 字符串存储数据的数组

依赖关系

仅在Type=DYNAMIC ARRAY / DYNAMIC STRING时可以配置

UnionElement


图 UnionElement容器配置图

表 UnionElement容器属性描述

UI名称

描述

UnionE lement

取值范围

无

默认取值

无

参数描述

表示联合体

依赖关系

无

MemberSelector


图 MemberSelector容器配置图

表 MemberSelector容器属性描述

UI名称

描述

Member Select orType

取值范围

uint8/uint16/uint32

默认取值

无

参数描述

表示共用体的Mem berSelector的数据类型

依赖关系

无

UnionMember


图 UnionMember容器配置图

表 UnionMember容器属性描述

UI名称

描述

Union Member

取值范围

DataTypeDe scription中定义的类型

默认取值

无

参数描述

表示联合体中的各成员

依赖关系

无

SubElement


图 SubElement容器配置图

表 SubElement容器属性描述

UI名称

描述

R eferen ceType

取值范围

引用 到DataTypeDescription

默认取值

无

参数描述

表示结构体成员的类型

依赖关系

无

SizeIndicator


图 SizeIndicator容器配置图

表 SizeIndicator容器属性描述

UI名称

描述

R eferen ceType

取值范围

uint8 / uint16 / uint32

默认取值

uint8

参数描述

表示存储动态长 度数组或动态长度字符 串的长度的变量的类型

依赖关系

无

StorageArray


图 StorageArray容器配置图

表 StorageArray容器属性描述

UI名称

描述

Ar rayMax Length

取值范围

1 .. 65535

默认取值

无

参数描述

表示存储动态 长度数组或动态长度字 符串的数组的最大长度

依赖关系

无

SOMEIPTransformationISignalProps


图 SOMEIPTransformationISignalProp容器配置图

表 SOMEIPTransformationISignalProp容器属性描述

UI名称

描述

Inte rfaceV ersion

取值范围

0 .. 65535

默认取值

无

参数描述

方法的版本号

依赖关系

无

Messa geType

取值范围

Error / Notification / Request / RequestNoReturn / Response

默认取值

无

参数描述

表 示Header中的消息类型

依赖关系

无

Sessi onHand lingSR

取值范围

SessionHandlingActive / Se ssionHandlingInactive

默认取值

无

参数描述

表示Sender/Receiver通 信中的session控制方式

依赖关系

无

SizeO fArray Length Fields

取值范围

0 .. 65535

默认取值

无

参数描述

固定长度数组的Le ngthField占用的字节数

依赖关系

无

SizeOf Struct Length Fields

取值范围

0 .. 65535

默认取值

无

参数描述

结构体的Le ngthField占用的字节数

依赖关系

无

SizeO fUnion Length Fields

取值范围

0 .. 65535

默认取值

无

参数描述

共用体的Le ngthField占用的字节数

依赖关系

无

SenderReceiverInterface


图 SenderReceiverInterface容器配置图

表 SenderReceiverInterface容器属性描述

UI名称

描述

DataE lement

取值范围

Reference DataTypeDescription

默认取值

无

参数描述

Se nderReceiverInterface 中的dataElement的类型

依赖关系

无

ClientServerInterface


图 SenderReceiverInterface容器配置图

表 SenderReceiverInterface容器属性描述

UI名称

描述

Cli entSer verOpe ration

取值范围

无

默认取值

无

参数描述

表示一个ClientServerI nterface中的Operation

依赖关系

无

ClientServerOperation


图 ClientServerOperation容器配置图

表 ClientServerOperation容器属性描述

UI名称

描述

arg uments

取值范围

无

默认取值

无

参数描述

ClientSe rverOperation中的参数

依赖关系

无

po ssible Errors

取值范围

无

默认取值

无

参数描述

ClientServer Operation中可能的错误

依赖关系

无

Arguments


图 ClientServerOperation容器配置图

表 ClientServerOperation容器属性描述

UI名称

描述

Dir ection

取值范围

IN / INOUT / OUT

默认取值

无

参数描述

定 义参数的输入输出方向

依赖关系

无

Type

取值范围

Reference DataTypeDescription

默认取值

无

参数描述

定义参数的类型.

依赖关系

无

PossibleErrors


图 possibleError容器配置图

表 possibleError容器属性描述

UI名称

描述

Err orCode

取值范围

0 .. 65535

默认取值

无

参数描述

定义可能出现的错误。

依赖关系

无

SomeIpXfConfig

Dingtalk_20240808172129

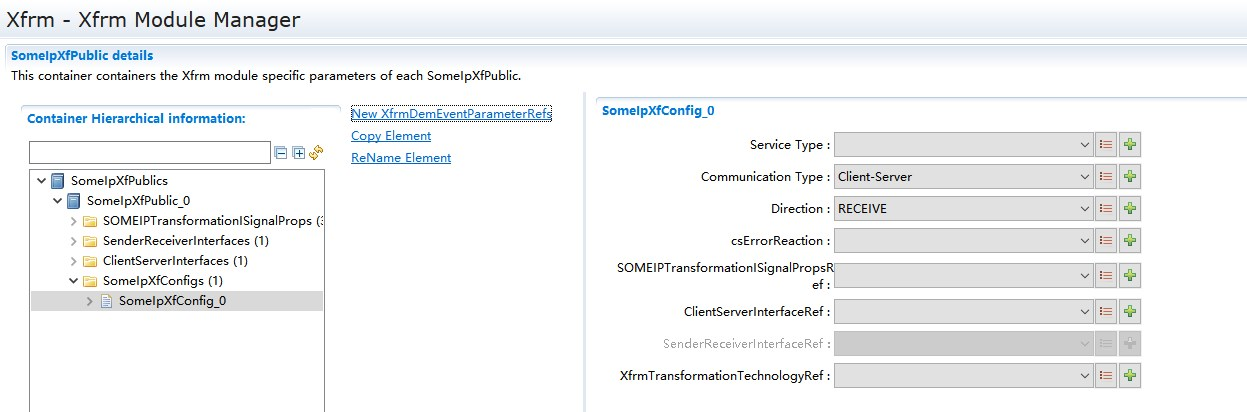

图 SomeIpXfConfig容器配置图

表 SomeIpXfConfig容器属性描述

UI名称

描述

S ervice Type

取值范围

Client / Server

默认取值

无

参数描述

表示SOMEIP Tr ansformer需要处理的对 象是Client还是Server

依赖关系

无

C ommuni cation Type

取值范围

Client-Server / Sender-Receiver / Trigger

默认取值

无

参数描述

表示SOMEIP Transformer需要 处理的对象的通信方式

依赖关系

无

Dir ection

取值范围

RECEIVE / SEND

默认取值

无

参数描述

指示发送方向

依赖关系

无

csE rrorRe action

取值范围

autonomous / applicationOnly

默认取值

无

参数描述

指示错误处理方式

依赖关系

无

SOMEI PTrans format ionISi gnalPr opsRef

取值范围

引用到本 模块定义的SOMEIPTran sformationISignalProp

默认取值

无

参数描述

引用到SOMEIPTran sformationISignalProp

依赖关系

无

Client Server Interf aceRef

取值范围

引用到本模块定义的 ClientServerInterface

默认取值

无

参数描述

引用到 ClientServerInterface

依赖关系

Communication Type = Client-Server时可配置

Se nderRe ceiver Interf aceRef

取值范围

引用到本模块定义的Se nderReceiverInterface

默认取值

无

参数描述

引用到Se nderReceiverInterface

依赖关系

Communication Type = Se nder-Receiver时可配置

X frmTra nsform ationT echnol ogyRef

取值范围

引用 到Xfrm模块中定义的Tra nsformationTechnology

默认取值

无

参数描述

引用到Tra nsformationTechnology

依赖关系

TransformationTech nology->Protocol为SOM EIP时可在下拉框中选择
